5. Camadas Inclinadas
As camadas inclinadas (Figura 1) são aquelas que sofreram uma deformação após a deposição, inclinando-se em ângulos variados em vez de permanecerem horizontais. Esse processo pode ocorrer devido a forças tectônicas que dobram ou inclinam as camadas originalmente planas.

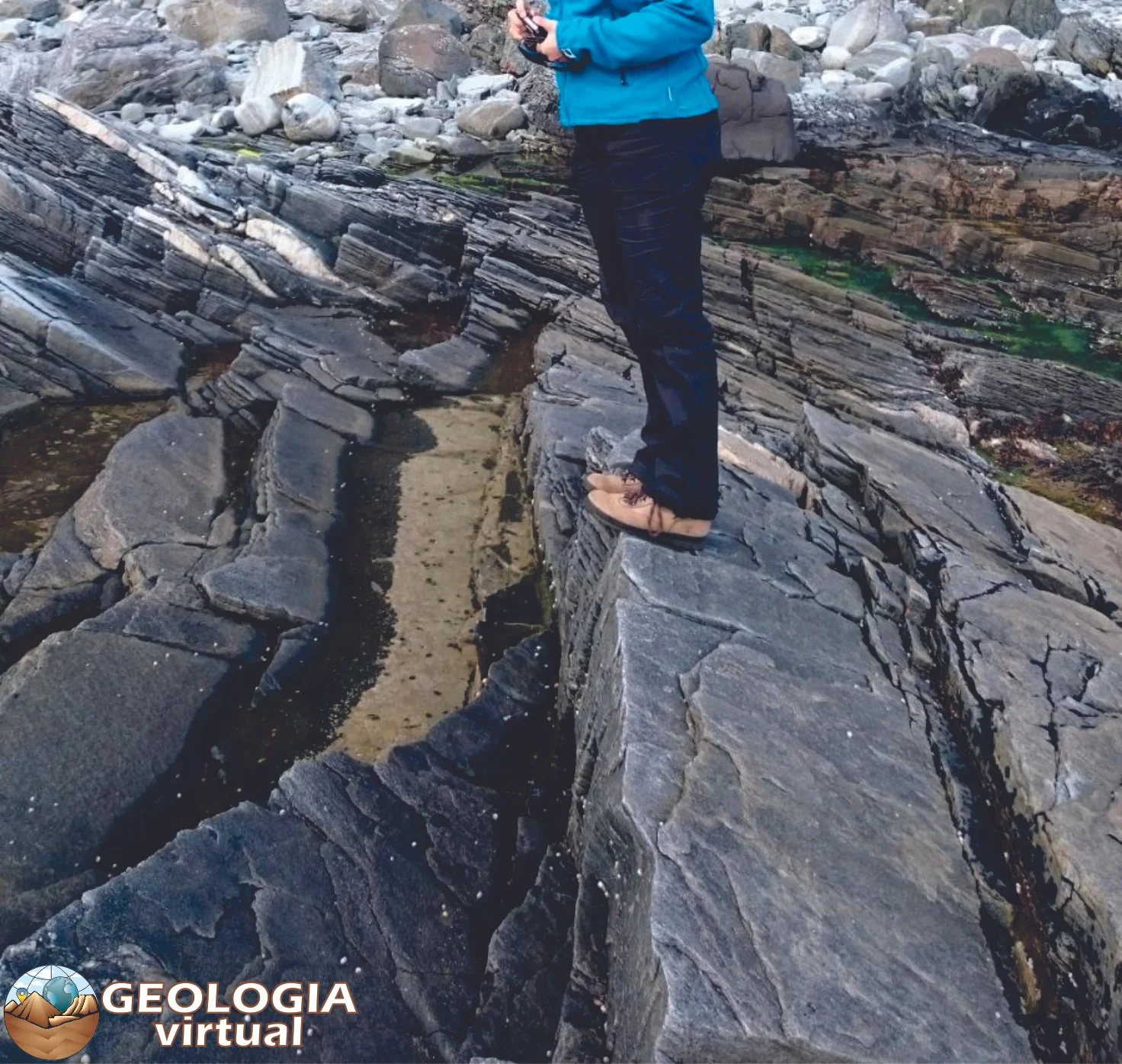

Figura 1: Camada rochosa inlcinada. Observe que a inclinação da camada é paralela à posição inclinada dos pés.
A orientação e inclinação das camadas em estudos geológicos são representados por (Figura 2):
"strike", que é a linha de interseção da camada com um plano horizontal.
"direção de mergulho", que é a linha que aponta na direção da maior inclinação da camada.
"ângulo de mergulho (dip)", que é o ângulo entre o plano da camada e o plano horizontal.

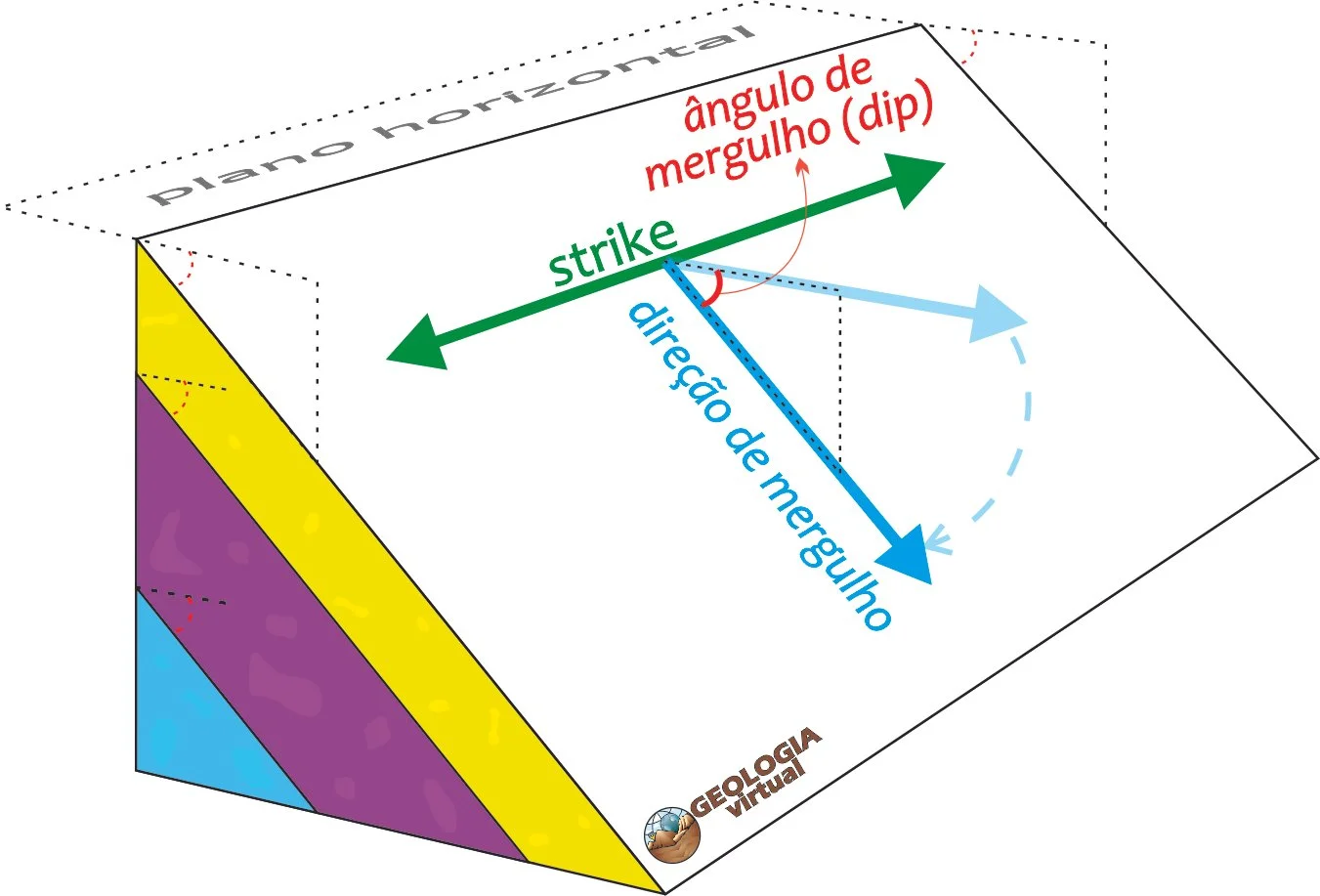

Figura 2: Ilustração de como se observa a inclinação de uma camada geológica em relação ao plano horizontal.
Isso significa que, ao contrário das camadas horizontais (paralelas às curvas de nível), os contatos entre as camadas inclinadas cortam as linhas de contorno de maneira oblíqua, como mostra a Animação 1:

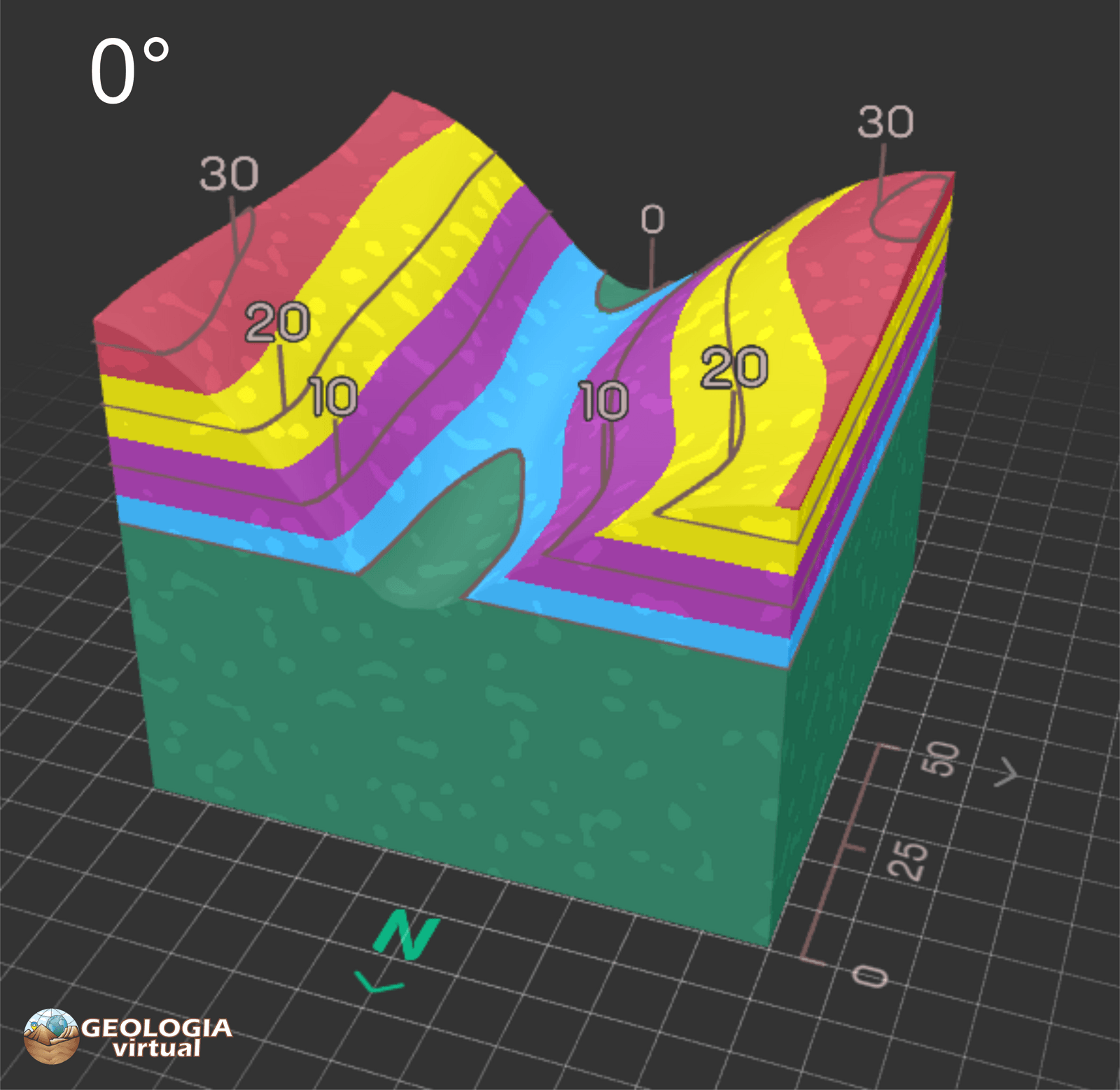

Animação 1: Variação da inclinação das camadas no terreno a partir da posição horizontal (0°) até a posição vertical (90°).
No Mapa Geológico (Animação 2) ocorre o mesmo. O contato entre as camadas inclinadas corta as curvas de nível em ângulos não paralelos.
O grau de inclinação pode ser medido e interpretado a partir do mapa, observando esses padrões na chamada Regra dos "Vs".

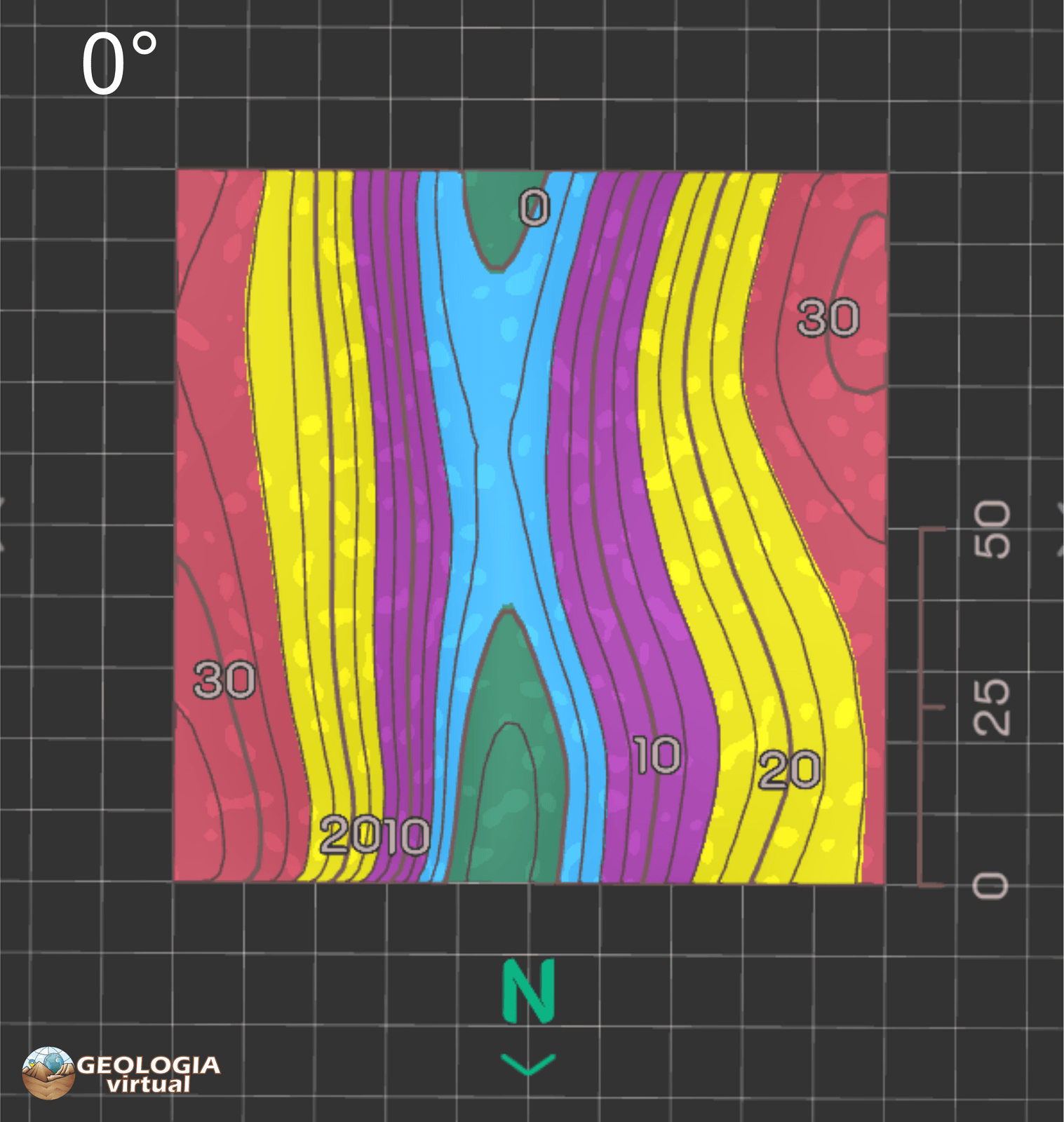

Animação 2: Variação da inclinação das camadas no Mapa Geológico a partir da posição horizontal (0°) até a posição vertical (90°).
Em perfis transversais (seção geológica), as camadas inclinadas mostram como a rocha mergulha no terreno.
A Animação 3 mostra que as camadas inclinadas têm direção de mergulho para N, ou seja, paralela ao traço da seção AB e perpendicular ao strike.

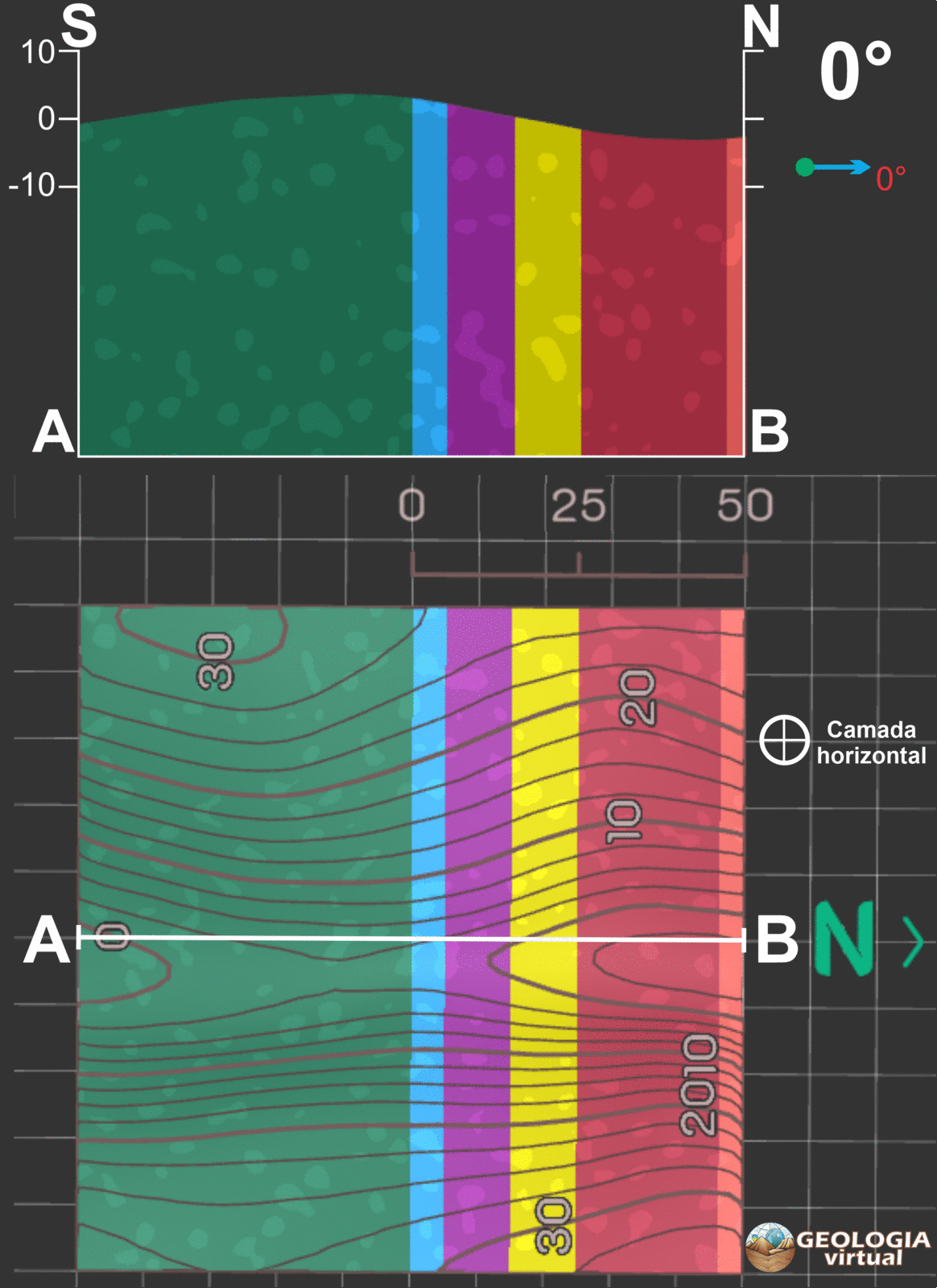

Animação 3: Variação da inclinação das camadas vista na seção AB marcada no Mapa Geológico a partir da posição horizontal (0°) até a posição vertical (90°).
Teste seus conhecimentos
Acesse o quiz em Camadas Inclinadas - Kahoot!
