3. Estrutura de contorno
I. Feições topográficas
As feições topográficas referem-se a todas as características observáveis e reconhecíveis em mapas topográficos, desde o relevo do terreno até as construções feitas pelo ser humano. Abaixo estão as principais feições descritas:
1. Formas de relevo (Linhas de Contorno)
As formas de relevo são representadas por linhas de contorno, também chamadas de curvas de nível. Essas linhas conectam pontos de igual elevação, contornando a forma do terreno e permitindo a visualização de elevações e depressões do terreno em um formato bidimensional (mapa impresso no plano do papel).
Abaixo as características das Linhas de Contorno:
A. Linhas horizontais que contornam o relevo
As curvas de nível nunca se cruzam ou se interrompem. Elas formam circuitos fechados que contornam áreas com a mesma elevação, permitindo uma representação das formas de relevo, como montanhas, vales e planícies (Figura 1).
Cada curva de nível representa uma elevação específica (Figura 2a). Isso permite que sejam projetadas em um mesmo plano horizontal (representado pelo papel), de modo que não se sobreponham, fornecendo uma "imagem" das elevações e declives do terreno (Figura 2b).

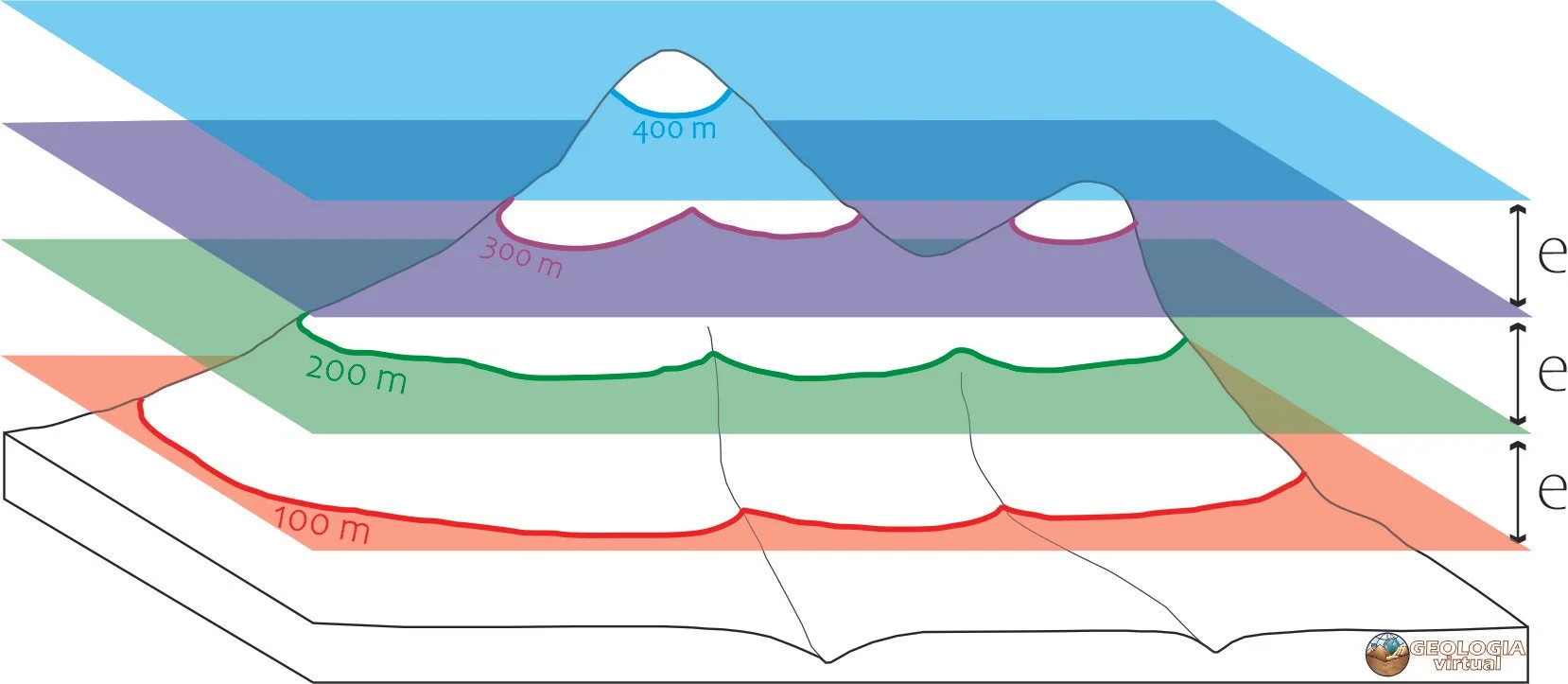

Figura 1: Os planos coloridos são horizontais e equidistantes entre si (e = 100m) e interceptam o relevo gerando as linhas de contorno. A combinação dessas curvas mostra a forma tridimensional do terreno.

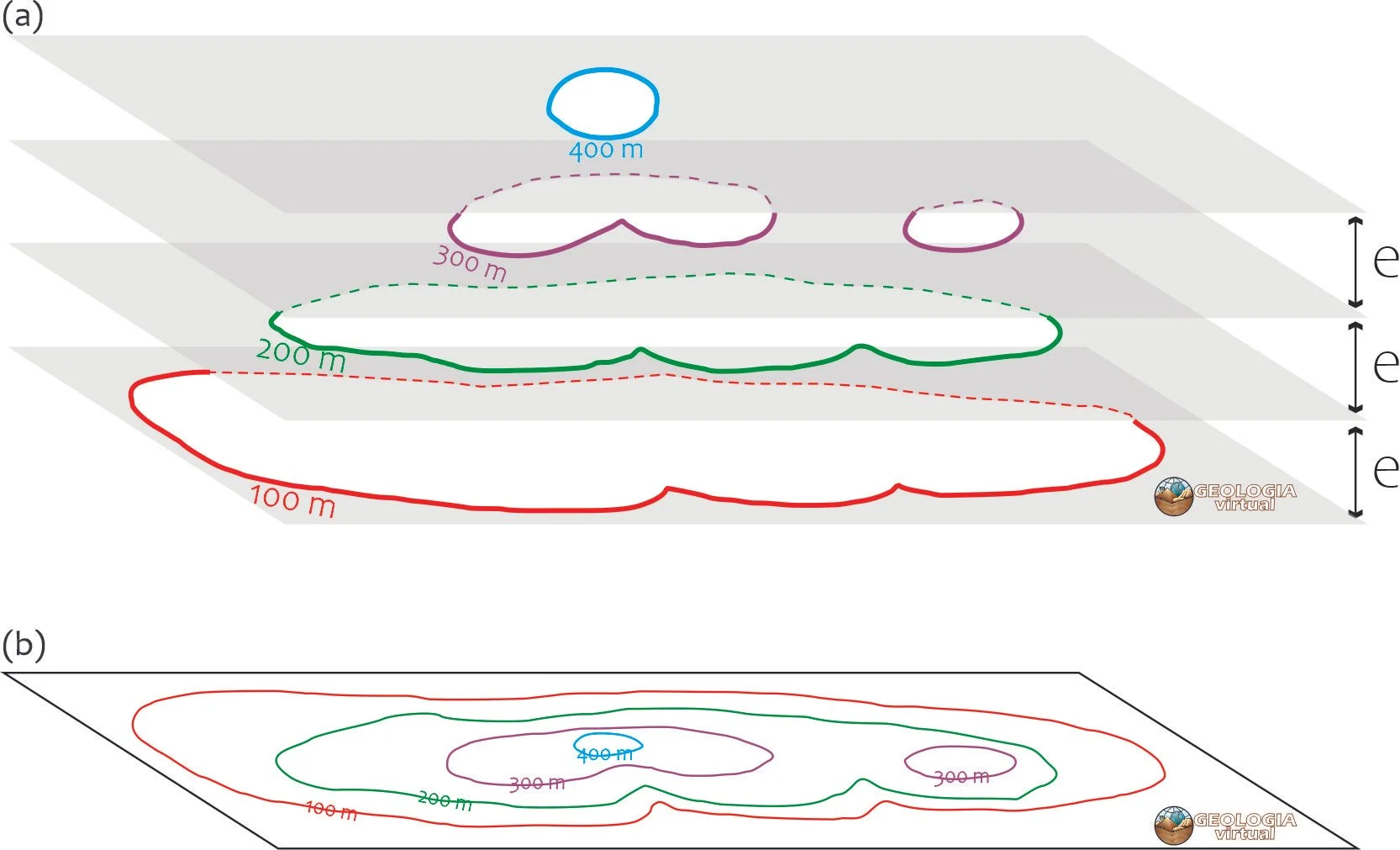

Figura 2: (a) Exemplo de como as curvas de nível se distribuem no espaço, conectando pontos de mesma elevação; (b) mostra como as curvas de nível podem ser "fatiadas" e colocadas em um plano (mapa topográfico) que permite a visualização da forma do relevo.
B. Espaçamento entre as Linhas de Contorno
O espaçamento entre as linhas reflete a inclinação do terreno (Figura 3):
Curvas espaçadas (setas verdes): indicam um terreno com inclinação suave, onde a elevação muda gradualmente.
Curvas próximas (setas amarelas): indicam um terreno íngreme, onde a elevação muda rapidamente.
Curvas adjacentes (300 m - em rosa): representam o mesmo nível de elevação, o que sugere áreas relativamente planas em relação à inclinação do terreno.
Figura 3: Mapa topográfico mostrando a distribuição das curvas de nível e suas diferentes inclinações. As setas verdes indicam áreas de menor inclinação, onde as curvas estão mais espaçadas, e as setas amarelas mostram áreas de maior inclinação, onde as curvas estão mais próximas.
C. Linhas Índice e Intermediárias
Em um mapa topográfico oficial, como os do IBGE, linhas distintas facilitam sua identificação e leitura.
Veja o exemplo da figura 4.

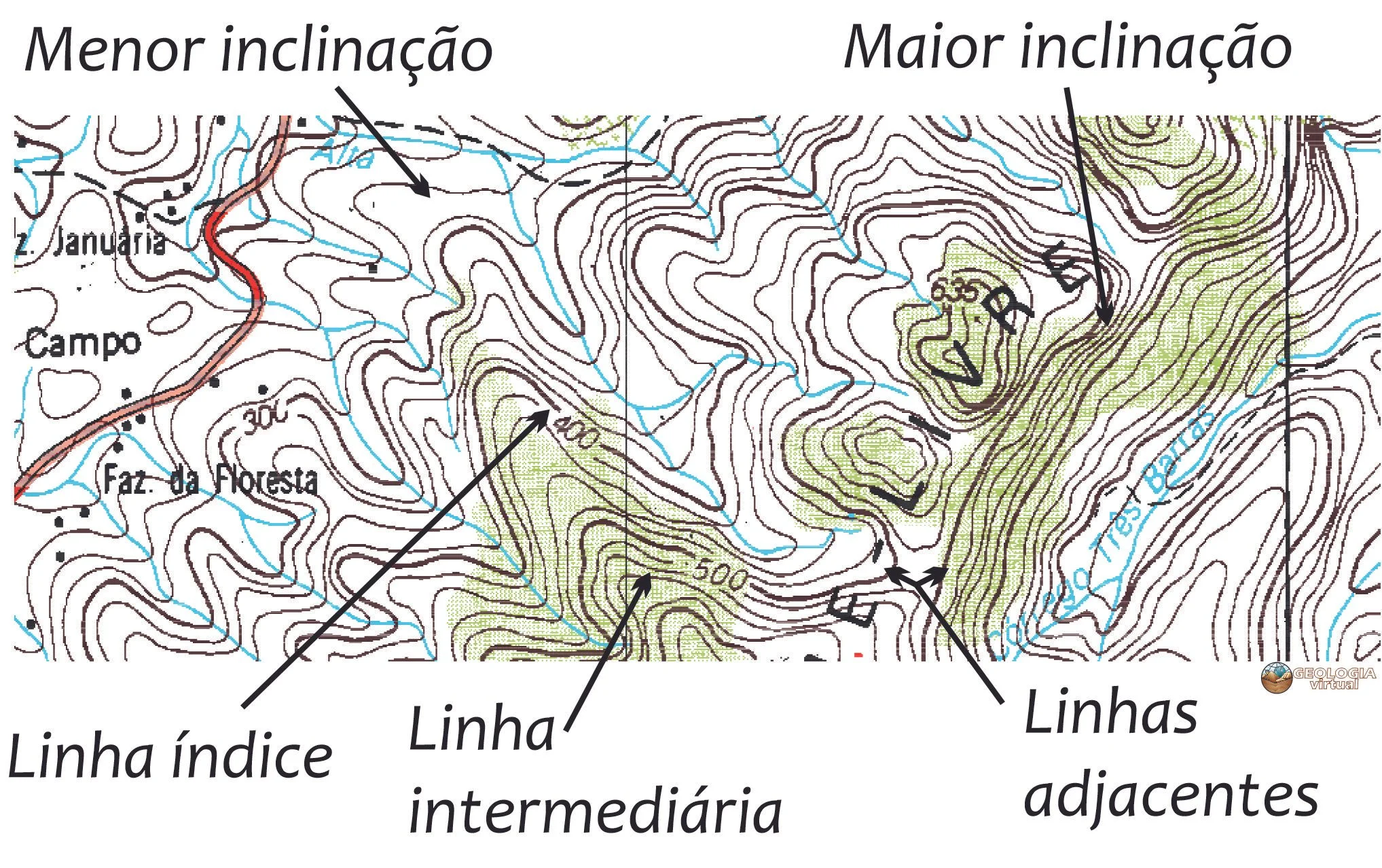

Figura 4: Mapa topográfico, onde as linhas índice, intermediárias e adjacentes são destacadas. O mapa ilustra como essas curvas de nível representam a topografia de uma área e ajudam a identificar características do relevo, como áreas com menor inclinação onde as curvas mais espaçadas e áreas de maior inclinação com curvas mais próximas.
Linhas Índice:
São mais grossas e marcadas com a elevação específica do terreno, facilitando a leitura e a identificação da altitude de diferentes áreas do mapa. Elas são distribuídas em intervalos regulares, geralmente a cada 100 metros, como indicado na figura 4.
Linhas Intermediárias:
São mais finas, aparecem entre as linhas índice e servem para detalhar ainda mais o relevo. Geralmente estão distribuídas em intervalos menores, de 20 metros, como na figura 4.
2. Cursos d'Água e Vegetação (Figuras 5 e 6)
Todos os elementos relacionados à água, sejam eles naturais (rios, lagos) ou criados pelo homem (reservatórios), são representados pela cor azul no mapa. Para diferenciar entre os tipos de cursos d'água ou corpos d'água, utilizam-se diferentes símbolos, como exemplifica a Figura 6a.
A vegetação segue um princípio semelhante, sendo representada pela cor verde, com símbolos específicos para diferenciar tipos de cobertura vegetal ou cultura agrícola (Figura 6b).
Figura 5: Mapa topográfico com destaque para a hidrográfica com diferentes cursos d'água, como córregos, rios principais e rios perenes, além de áreas de mata e cultura agrícola, conforme mapeadas.

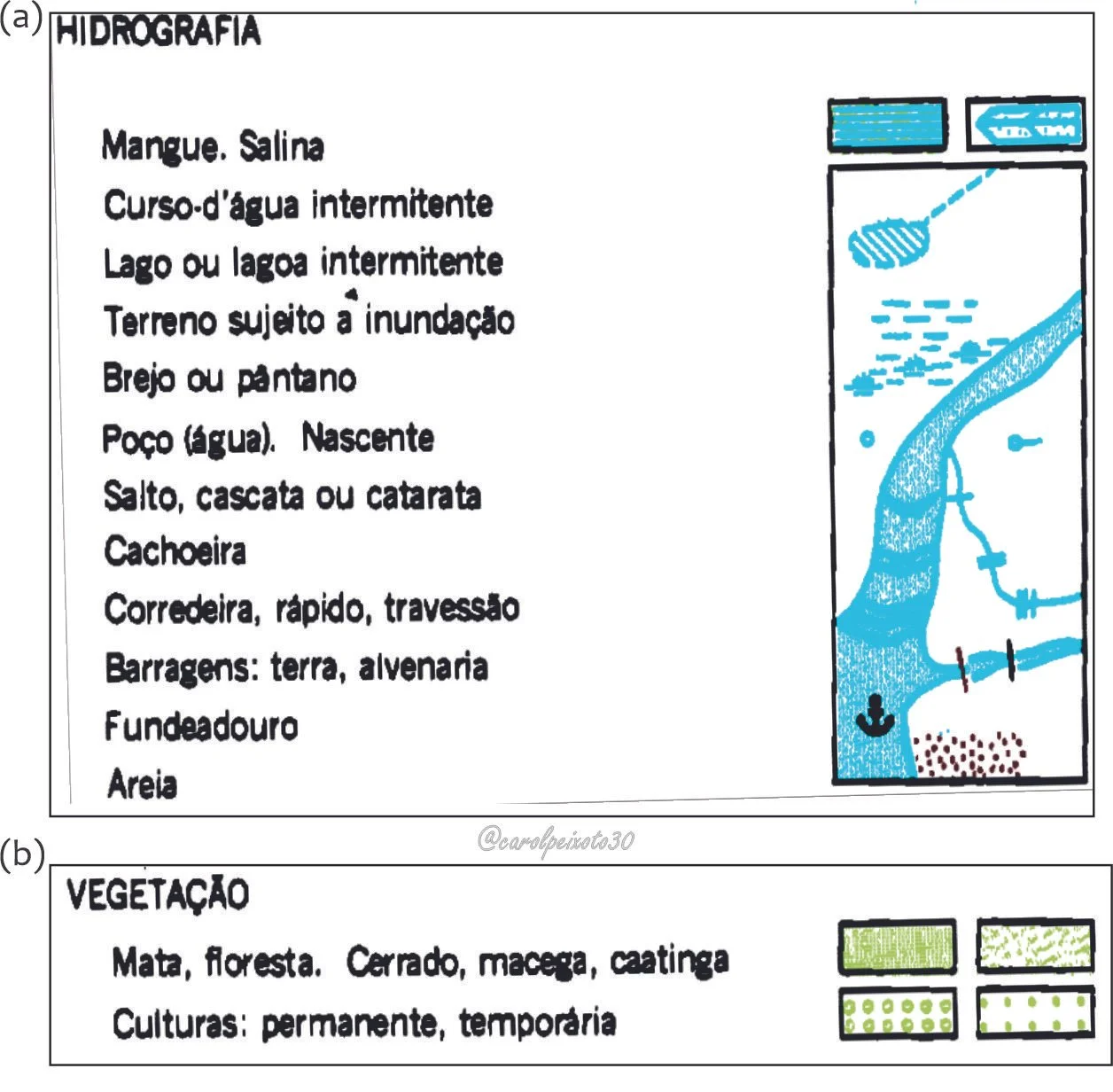

Figura 6: Exemplo de símbolos usados para representar elementos hidrográficos (a) e de vegetação no mapa (b).
3. Construções e Infraestrutura (Figuras 7 e 8)
Elementos construídos pelo homem, como cidades, estradas, ferrovias e pontes, são indicados com cores e símbolos específicos, geralmente representados em preto, vermelho ou laranja.
Cidades e vilarejos são representados com diferentes tamanhos de fonte e densidades de símbolos, como mostrado na Figura 7. Estradas pavimentadas, trilhas e linhas ferroviárias são igualmente representadas com seus respectivos símbolos para facilitar a compreensão e leitura rápida do mapa.
Esses elementos são detalhados no exemplo de legenda do mapa (Figura 8).

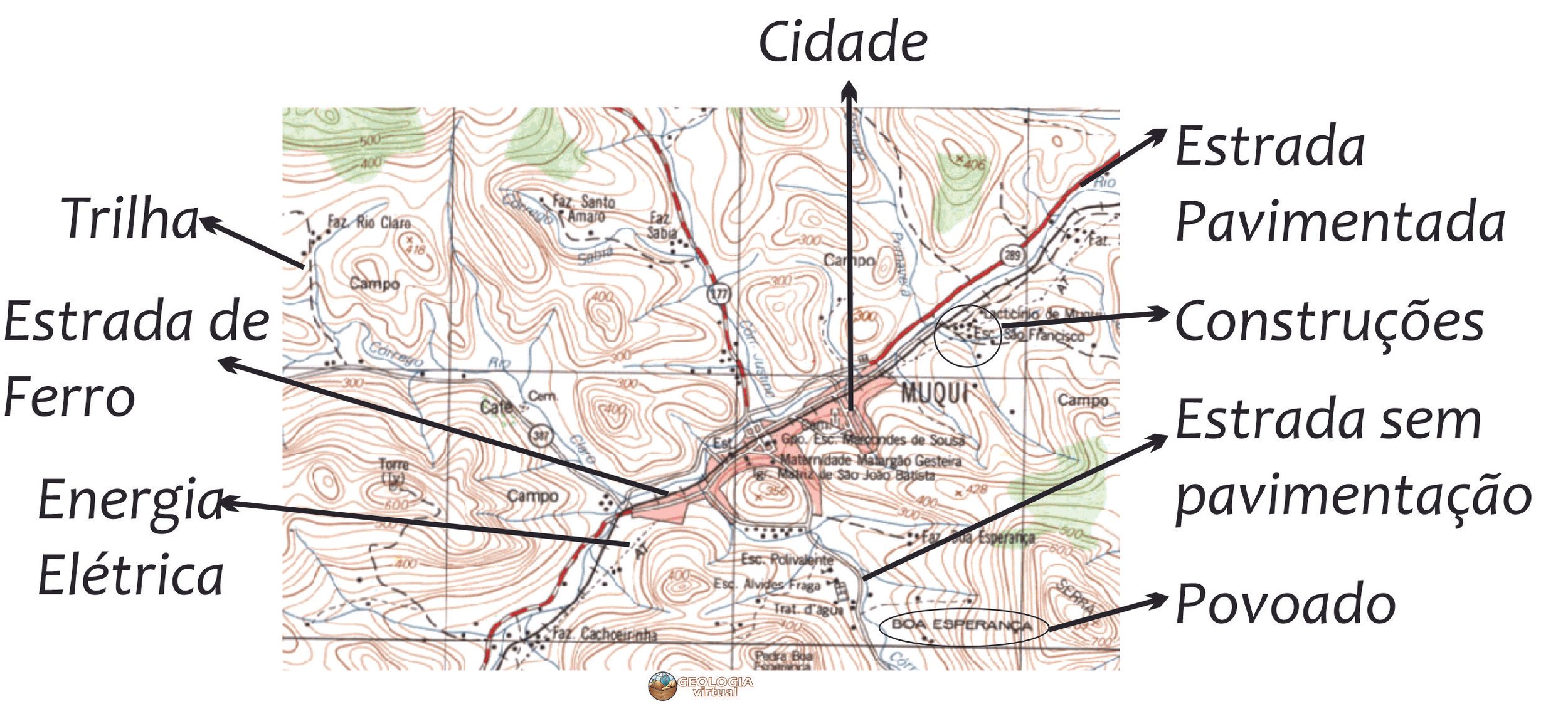

Figura 7: Mapa topográfico com a representação de infraestrutura humana, incluindo cidades, estradas, trilhos de trem e redes de energia elétrica, permitindo uma visualização clara das áreas desenvolvidas no terreno.
Figura 8: Exemplo de símbolos usados para representar elementos construídos pelo homem.
Treinando o reconhecimento topográfico
Utilizando a plataforma Visible Geology, clique nos links abaixo e observe atentamente as representações tridimensionais das diferentes feições topográficas listadas a seguir. O objetivo deste exercício é aprimorar sua habilidade de identificar essas feições no relevo terrestre e em mapas topográficos.
Instruções: Ao clicar em cada link, aguarde até que o blocodiagrama seja completamente carregado. Em seguida, movimente-o para obter uma visão 360° do terreno. Ajuste a visualização para uma perspectiva superior e observe como o terreno se transforma em um mapa topográfico, com linhas de contorno, incluindo linhas índice e intermediárias.
Agora que você aprendeu como as curvas de nível se comportam, clique em Kahoot! para entrar na plataforma. Observe as representações de curvas de nível fornecidas e selecione o tipo de relevo correto.
