3. Estrutura de contorno
Seção ou perfil topográfico é a representação vertical de um segmento da superfície terrestre. Como mostram as figuras 1 e 2, uma seção é criada a partir de um corte vertical de uma montanha. O contorno desse corte é a seção que representa o relevo de forma simplificada.

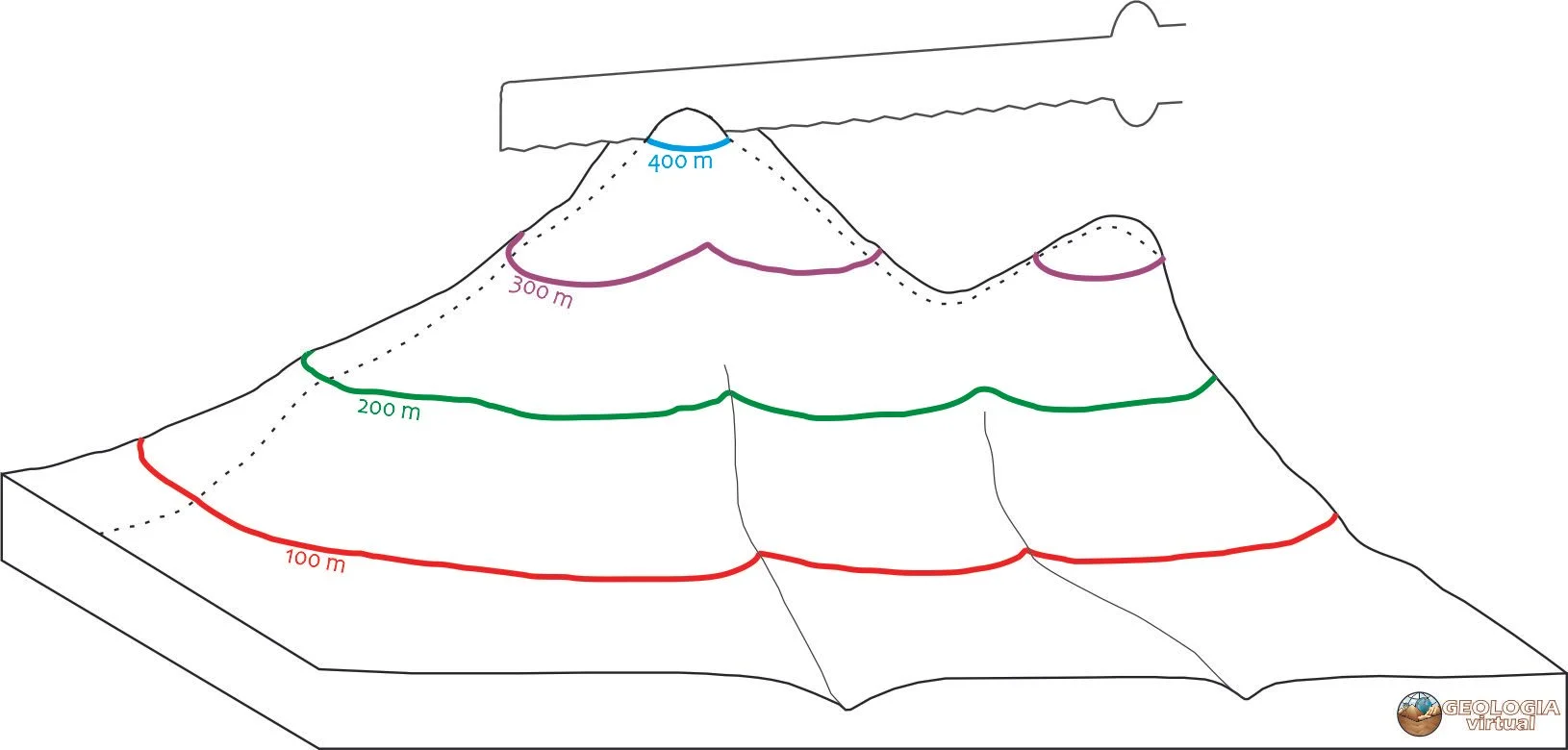

Figura 1: Visualizando as Curvas de Nível. A imagem (a) mostra um mapa com curvas de nível, que são como linhas que conectam pontos de mesma altitude. Ao "cortar" o terreno ao longo de uma linha reta, podemos ver como a altura varia de uma elevação para outra.

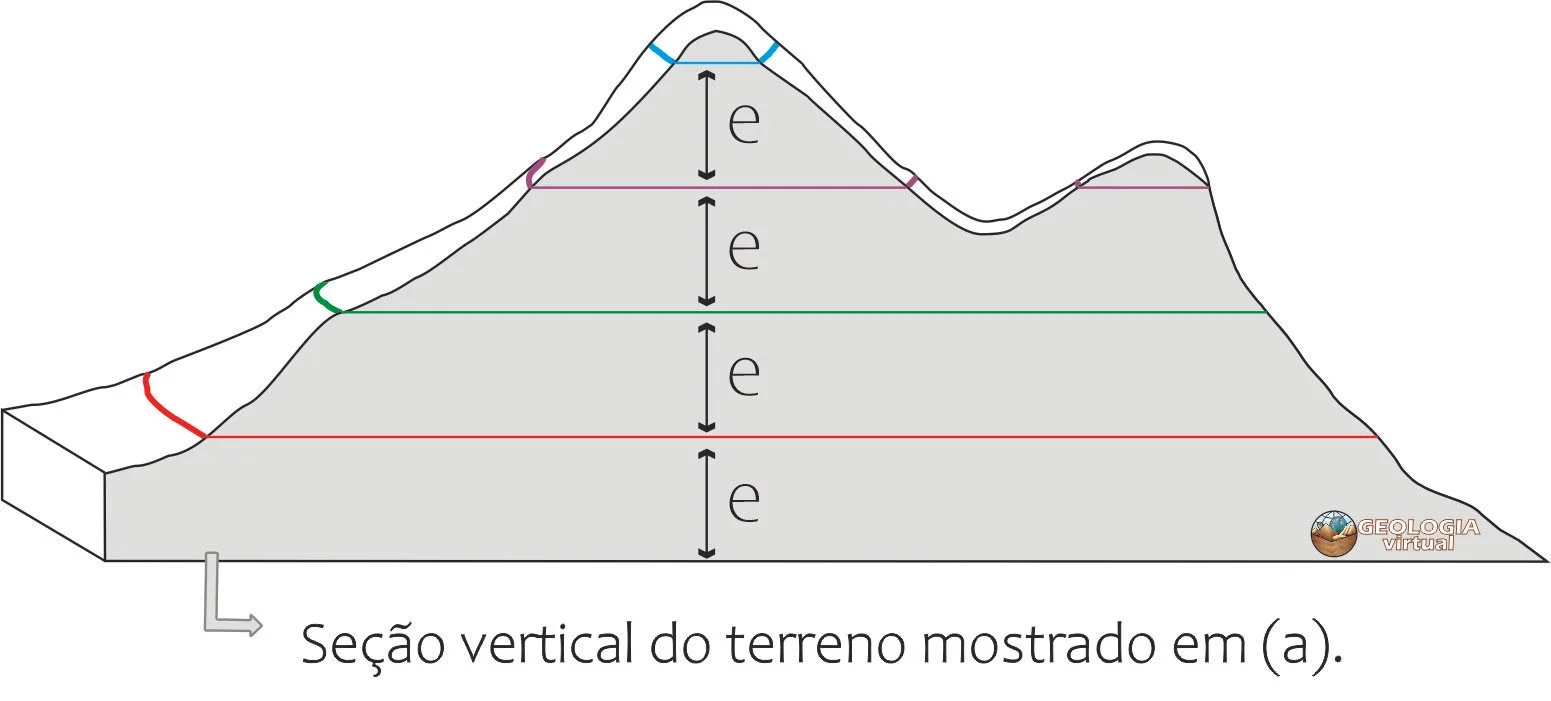

Figura 2: Construindo a Seção Topográfica: A imagem do "plano de corte" da montanha gerando uma "seção" ou "perfil" do terreno. Esse corte nos permite ver e entender melhor a topografia. Cada espaço entre as curvas de nível reflete a elevação do terreno (e).
Passo a Passo para Construção de uma Seção Topográfica:
Passo 1: Marcar a Linha de Seção no Mapa (Figura 3)
Escolha a reta que irá representar a sua seção topográfica (como A-B no exemplo).
Trace essa linha diretamente no mapa topográfico, cruzando os pontos mais importantes do terreno que você deseja representar.

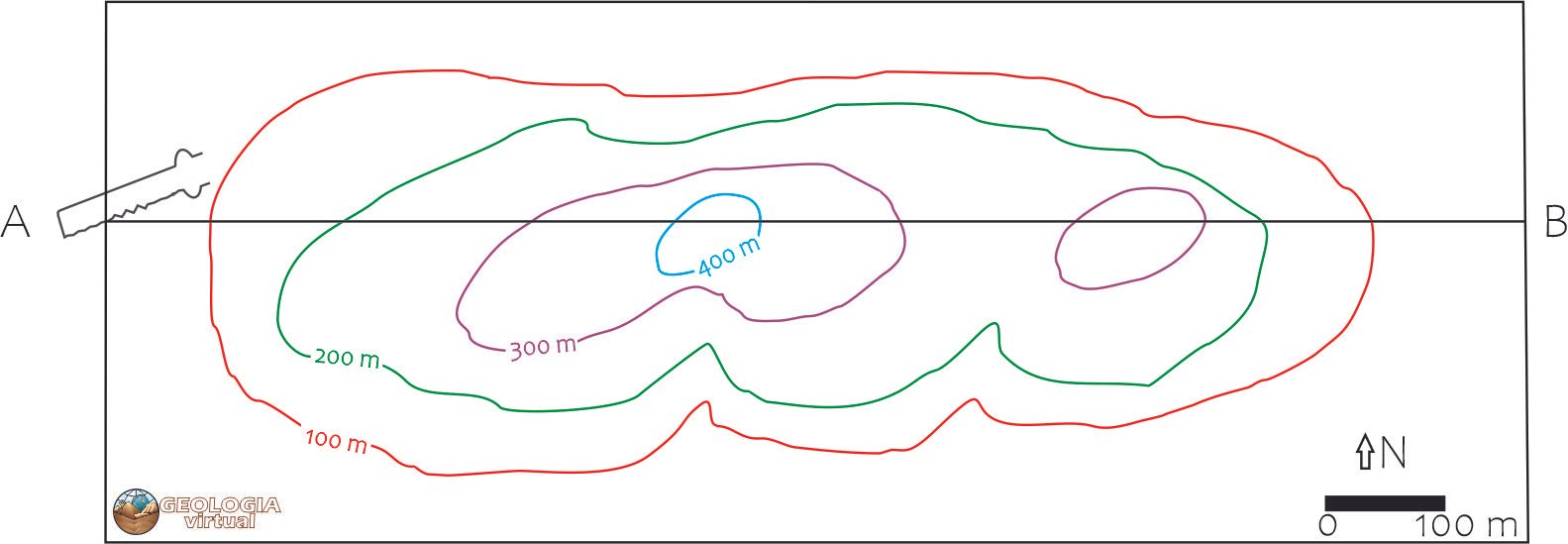

Figura 3: Seleção e marcação da linha de seção A-B no mapa topográfico.
Passo 2: Posicionar o Papel Milimetrado (Figura 4)
Coloque o papel milimetrado sobre o mapa, alinhando-o com a linha A-B que você desenhou.
Certifique-se de que o eixo horizontal do papel milimetrado tenha a mesma medida da linha A-B no mapa (por exemplo, 12,1 cm no exemplo). Isso facilita manter as proporções corretas ao transferir os dados do mapa para o gráfico.
Figura 4: Construção do gráfico com o eixo horizontal correspondente à linha A-B no mapa.
Passo 4: Transferir os Pontos de Interseção (Figura 5)
Com o papel milimetrado ainda posicionado sobre a linha A-B no mapa, projete no gráfico os pontos de interseção entre a reta A-B e as curvas de nível.
Para cada ponto de interseção, marque a cota correspondente no gráfico. Isso cria uma série de pontos que representam a elevação do terreno ao longo da seção.

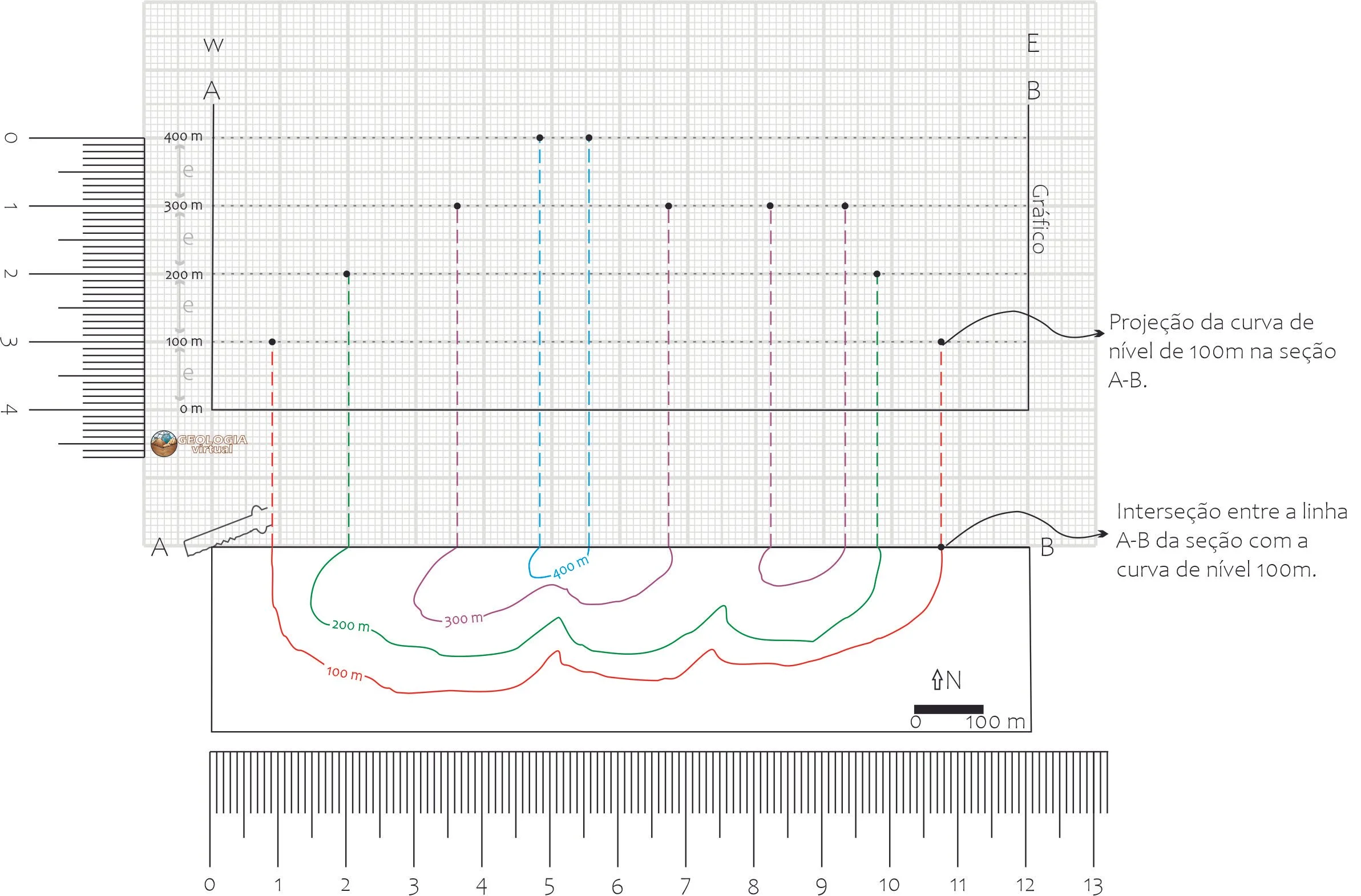

Figura 5: Projeção das curvas de nível na seção A-B, relacionando as elevações com as distâncias ao longo da linha da seção.
Passo 3: Definir a Escala Vertical
No eixo vertical do gráfico, estabeleça uma escala que corresponda à escala do mapa topográfico (por exemplo, 1 cm = 100 m). Se a cota máxima no mapa for 400 metros, o eixo vertical precisará ter pelo menos 4,5 cm para acomodar todas as elevações representadas.
Passo 5: Conectar os Pontos (Figura 6a)
Depois de marcar todas as interseções no gráfico, conecte os pontos com uma linha suave.
Essa linha final é o perfil topográfico, que mostra como o terreno se eleva e desce ao longo da linha A-B.
Passo 6: Ajustes Finais (Figura 6b)
Revise a seção topográfica para garantir que todos os pontos estejam conectados corretamente e que a escala esteja precisa.
Se necessário, faça ajustes para melhorar a clareza ou precisão da seção.
Figura 6: Finalização da construção da seção topográfica A-B, conectando os pontos de projeção para revelar o perfil do terreno.
