9. Dobras
Enunciado:
1. Indique no mapa o traço axial com a respectiva simbologia para sinformal e antiformal.
2. Calcule a atitude dos flancos e do plano axial .
3. Classifique a dobra.
4. Desenhe a seção P-Q.
5. Construa a coluna estratigráfica.
6. Elabora o texto explicativo.
Figura 1: Mapa geológico. Extraído de Bennison & Moseley (2006).
Resolução:
Trace as LS e observe a geologia no mapa (Figura 2):
No mapa, nota-se uma discordância entre os conjuntos de camadas:
As camadas superiores apresentam mergulho para NE de forma contínua, indicando um bloco tectônico mais jovem e inclinado.
Já as camadas inferiores estão organizadas de forma simétrica, com mergulho oposto nos flancos, o que caracteriza uma dobra.
Atitude das camadas:
Superiores (discrodâmcia) = 23/5
Flancos = 270/18, 90/18
PA = vertical
Figura 2: LS das camadas superiores, em verde, e LS das camadas inferiores, em azul.
Assim como no exercício do Mapa 1, as LS nos flancos são:
Equidistantes,
Simétricas — com valores que se repetem em direções opostas.
Esse padrão confirma que estamos diante de uma dobra horizontal normal, com plano axial vertical, eixo horizontal, flancos simétricos de mesmo ângulo de mergulho e traço axial retilíneo no mapa.
Espessura:
ErX = 200 x cos 6° = 199 m (0,9 cm)
ErB = 100 x cos 18° = 95 m (0,4 cm)
ErC = 300 x cos 18° = 285 m (1,4 cm)
ErD = 100 x cos 18° = 95 m (0,4 cm)
ErE = ~300 x cos18° = 285 m (1,4 cm) - Espessura máxima na charneira.
Seção, coluna estratigráfica e mapa final:
Figura 3: Seção geológica P-Q completa.

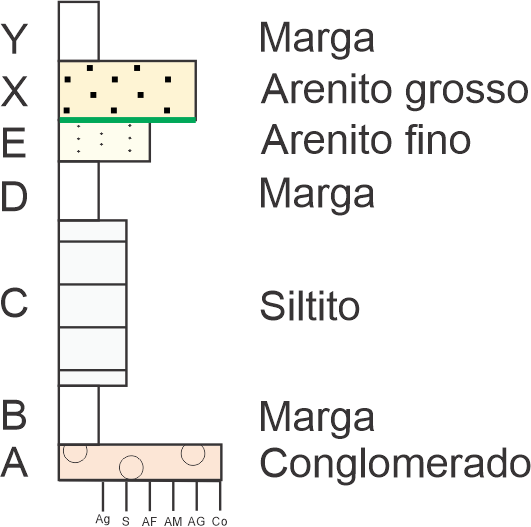

Figura 4: Coluna estratigrafica respeitando a espessura real das camadas e a escala do mapa.
Figura 5: Mapa geológico colorido. Extraído de Bennison & Moseley (2006).

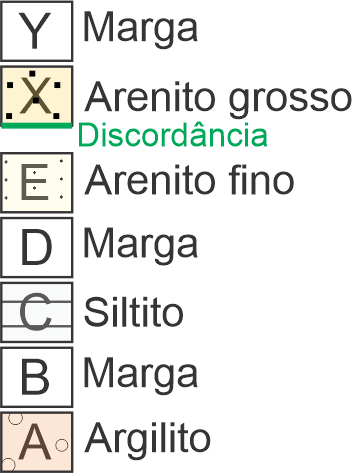

LEGENDA
Sequencia de eventos que devem constar no texto:
Deposição dos sedimentos, da base para o topo, seixos, marga, silte, marga.
Diagênese. Geração de rocha sedimentar: conglomerado, marga, siltito, marga.
Tectônica dúctil - geração de dobra horizontal normal.
Soerguimento e erosão com aplainamento do relevo e geração de discordância.
Deposição de novos sedimentos horizontalizados, da base para o topo, areia fina, areia grossa.
Diagênese. Geração de rochas arenito fino, arenito grosso.
Tectônica, inclinação das camadas (basculamento).
Soerguimento e erosão atual com relevo íngrime a NE, divisor alongado a sul e vale com drenagem paralela ao mergulho dos flancos.
