A "Regra dos Vs" é um princípio utilizado em geologia para interpretar mapas geológicos com camadas rochosas inclinadas. Esta regra ajuda a determinar a direção do mergulho das camadas com base na forma em "V" que desenham ao cruzar vales e montanhas em um mapa.

Em geral, quando uma camada geológica cruza um vale, o "V" aponta no sentido do mergulho da camada. No exemplo das Animações 1 e 2, o "V" indica que as camadas merguham para N.

Principais pontos da Regra dos "Vs":

1. Camadas Mergulhando Rio Abaixo (Figura 3): Quando uma camada mergulha na mesma direção do fluxo de um vale (descendo o vale), o "V" formado pela camada no mapa apontará para a jusante (rio abaixo), acompanhando o sentido descendente do vale.

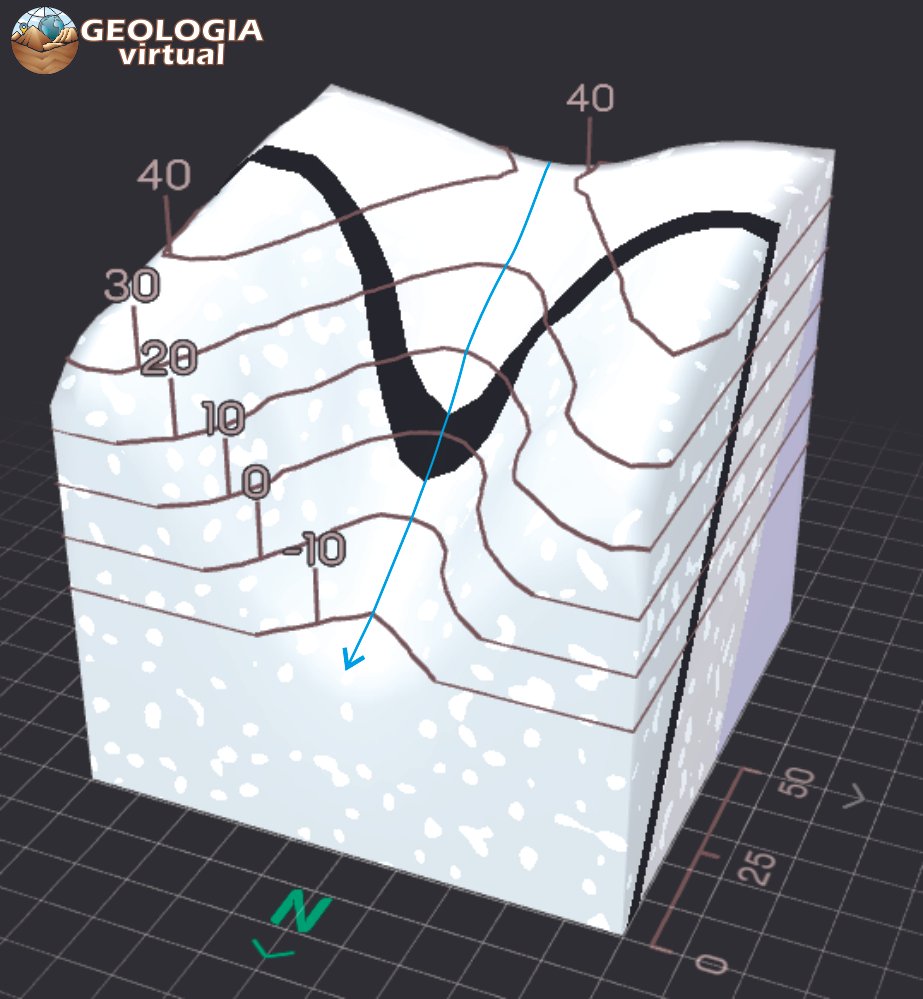

Figura 3: Modelo topográfico tridimensional com camada mergulhando na direção norte (rio abaixo). A partir do topo, a camada desenha um formato de "V" com vértice no fundo do vale apontando a favor do fluxo d’água.

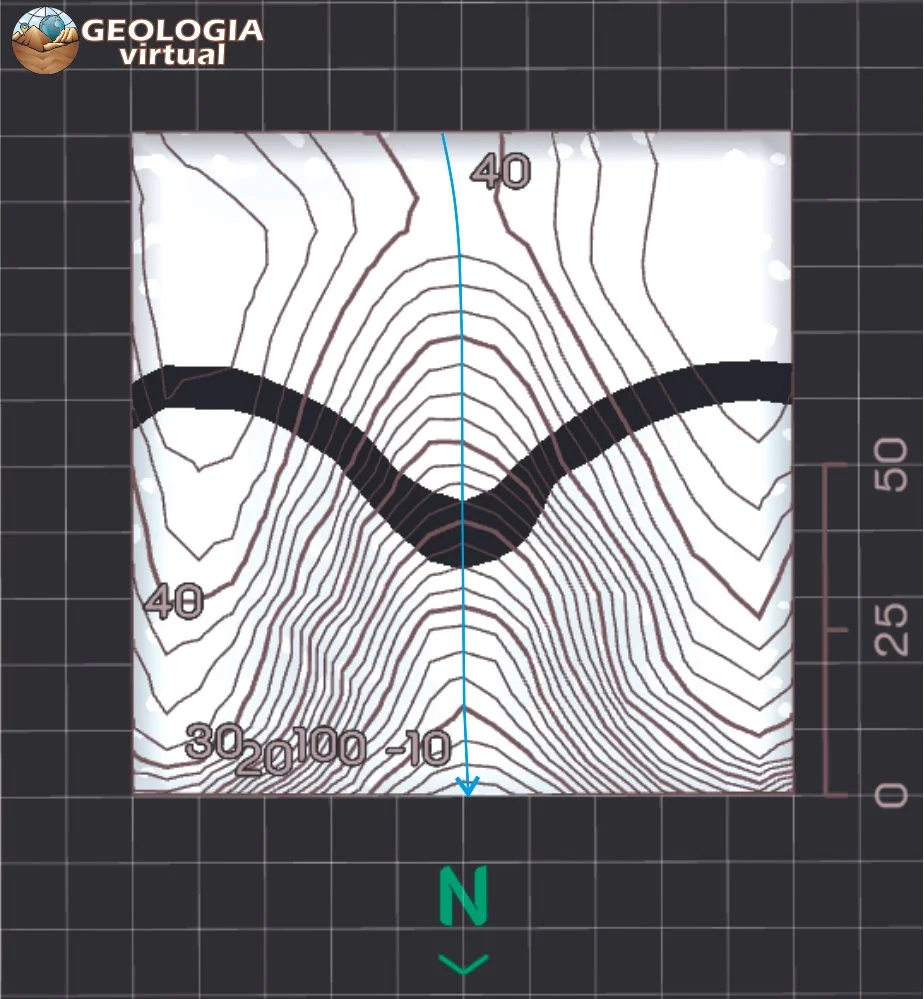

Figura 4: Mapa topográfico mostrando "V" apontando para o norte, validando a interpretação de que as camadas estão inclinadas na mesma direção do fluxo de água.

Figura 5: Camadas inclinadas formando Vs nas interseções com vales, indicando que a direção do mergulho das camadas é a mesma do fluxo d’água (rio abaixo).

2. Camadas Mergulhando Rio Acima: Quando uma camada mergulha na direção oposta ao fluxo do vale (subindo o vale), o "V" no mapa apontará para a montante (rio acima), apontando para "dentro" do vale.

Figura 6: Modelo topográfico tridimensional com camada mergulhando para "dentro" do terreno (rio acima). A partir do topo, a camada desenha um formato de "V" com vértice no fundo do vale apontando contra o fluxo do rio.

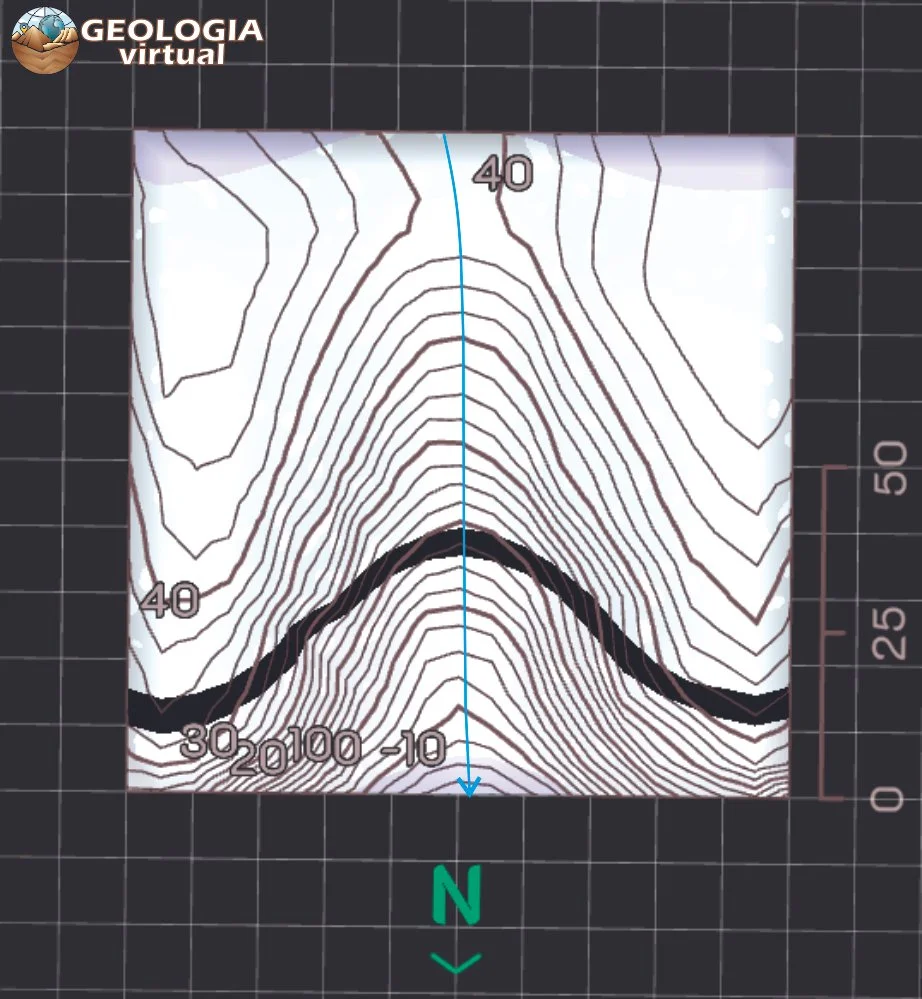

Figura 7: Mapa topográfico mostrando "V" apontando para sul, confirmando que a camada se inclina na direção contrária ao fluxo do rio, caracterizando o mergulho rio acima.

Figura 8: Camadas inclinadas formando Vs nas interseções com vales, indicando a direção do mergulho das camadas para "dentro" do terreno (rio acima).

3. Camadas Horizontais: Se a camada é horizontal, o "V" será paralelo ao contorno topográfico e não indicará uma direção preferencial de mergulho.

Figura 9: Modelo topográfico tridimensional com camada na posição horizontal. Nesse caso, a regra dos "V" não se aplica, pois não há inclinação na camada para formar o padrão característico. As camadas permanecem paralelas às linhas de contorno, independentemente da direção do fluxo do rio ou do relevo.

Figura 10: Mapa topográfico mostrando que a camada permanece paralela às linhas de contorno, não formando Vs, uma vez que não há inclinação das camadas em relação à superfície. A regularidade e a continuidade das linhas de contorno confirmam a horizontalidade da camada.

4. Camadas Verticais: Se a camada é vertical, o traço será uma linha reta no mapa e não formará um "V" evidente.

Figura 11: Modelo topográfico tridimensional com camada na posição vertical. Nesse caso, não há formação de "V" evidente nas linhas de contorno, pois as camadas atravessam a topografia sem inclinação lateral. A camada corta perpendicularmente a superfície topográfica sem seguir o fluxo do rio.

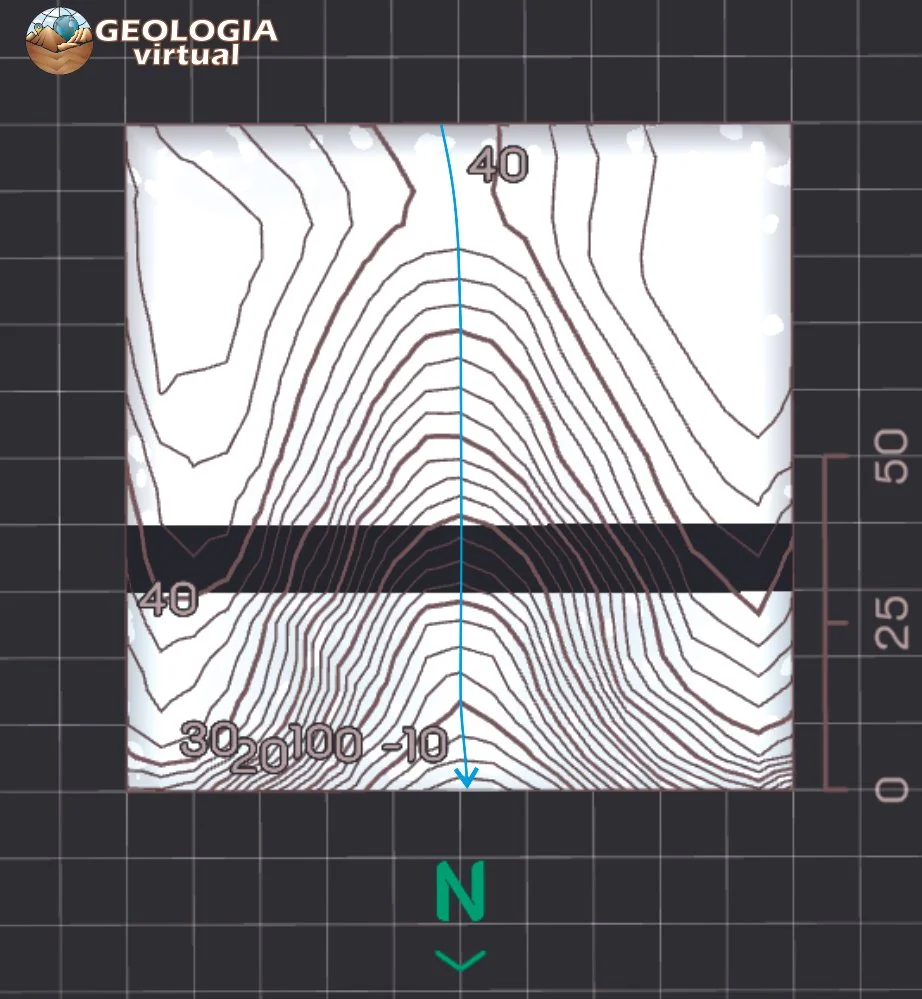

Figura 12: Mapa topográfico mostrando que a camada vertical atravessa o terreno sem formar "V", permanecendo em linha reta na interseção com o relevo.

Em contrapartida, quando a camada cruza um relevo como uma colina, o "V" aponta para a direção oposta ao mergulho da camada.

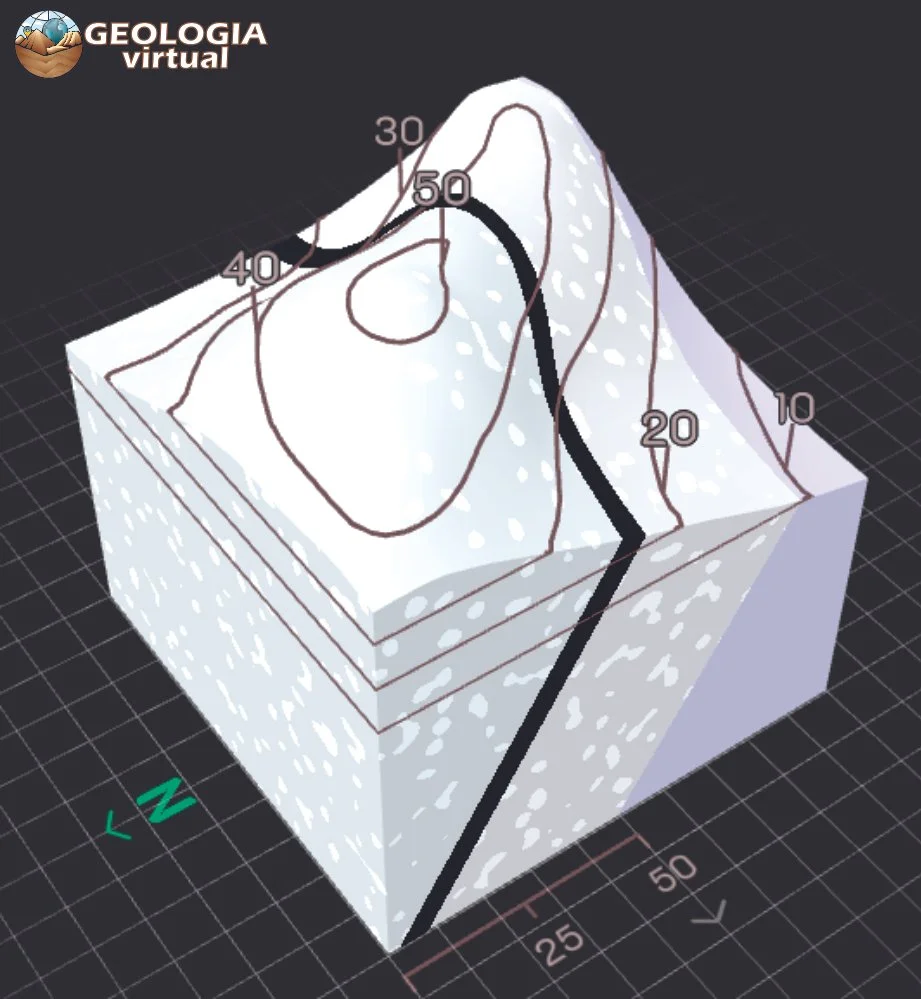

Figura 13: Modelo topográfico tridimensional com camada geológica cruzando uma colina e não um vale. Nesse caso, o "V" formado pelas linhas de contorno aponta para cima na direção da elevação, ou seja, na direção oposta ao mergulho (para N).

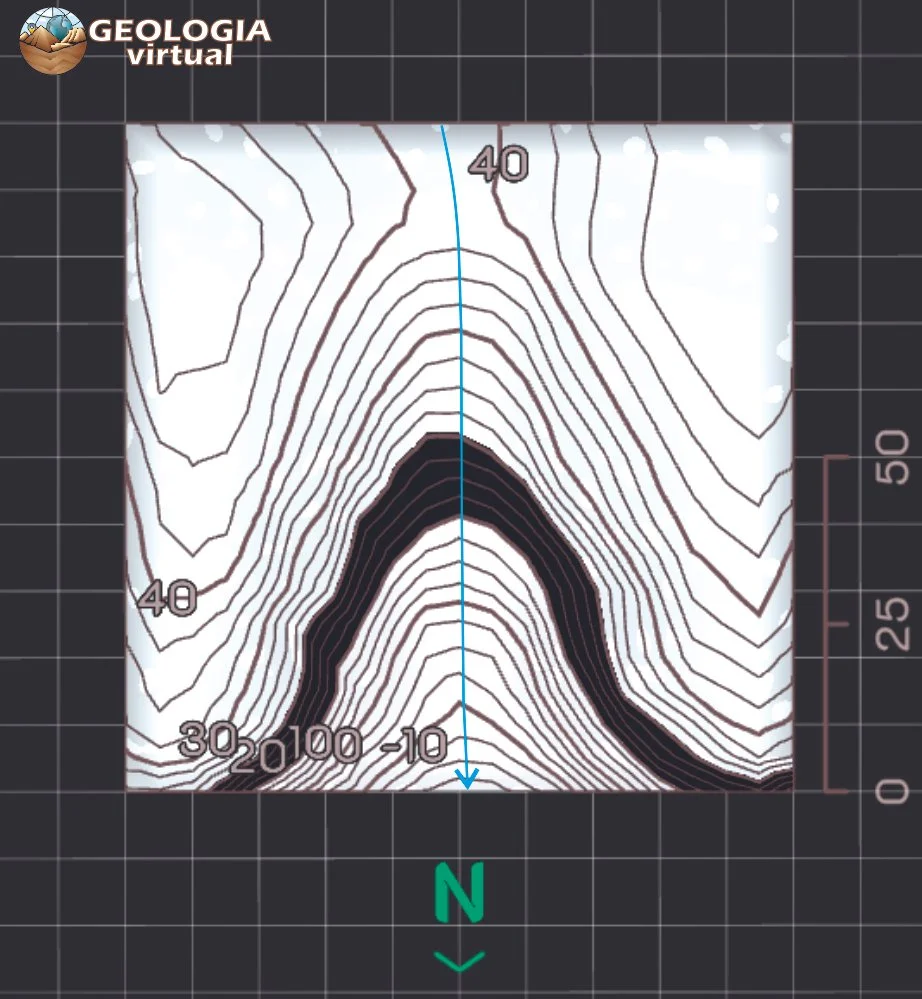

Figura 14: Mapa topográfico mostrando que a camada geológica corta o relevo de maneira inclinada. O "V" aponta para cima na direção da colina,indicando a direção oposta à direção de mergulho da camada.

Figura 15: Nessa imagem é possivel identificar os "Vs" tanto no vale (indicando direção de mergulho), quanto o monte (indicando direção oposta ao mergulho)
