4. Camadas Horizontais
Baixar os mapas 1 e 2
Enunciado:
Os afloramentos são encontrados a NW do Mapa Geológico. É possível observar que as camadas são horizontais, pois seus contatos são paralelos ou coincidentes às curvas de nível.
Complete o mapa geológico.
Construa a seção geológica A-B
Defina a espessura de cada camada.
Construa a coluna estratigráfica.
Observação:
A simbologia dos mapas usados encontra-se no arquivo LEGENDA.
Baixe-o e guarde com você para consultá-lo sempre que precisar.
Passo 1: analisar o mapa
Observe a geomorfologia da área:
Entenda onde estão os divisores de águas (topo de morros) e vales.
Observe a geologia:
Há 6 simbologias diferentes no mapa, consulte a legenda e veja quais rochas elas representam.
Perceba que as camadas são horizontais uma vez que os contatos entre as rochas são paralelos ou coincidem com as curvas de nível.
Sabendo que as camadas são horizontais, é possivel definir:
Que o Calcário está no topo dessa sequência sedimentar, enquanto o conglomerado é a base. Assim, da base para o topo, temos: Conglomerado, Arenito médio, Siltito, Argilito, Arenito grosso, Calcário.
A cota de cada um dos contatos: Conglomerado/Arenito médio em 350 m, Arenito médio/Siltito em 500 m, Siltito/Argilito em 550 m, Argilito/Arenito grosso em 700 m, Arenito grosso/Conglomerado em 800 m.
Figura 1: Mapa geológico com camadas horizontais aflorando a NW.
Passo 2: complete o mapa
Com base nas observações feitas no Passo 1, trace os contatos horizontais para completar o mapa geológico. Use as cores definidas na legenda para cada simbologia para colorir e finalizar o mapa.

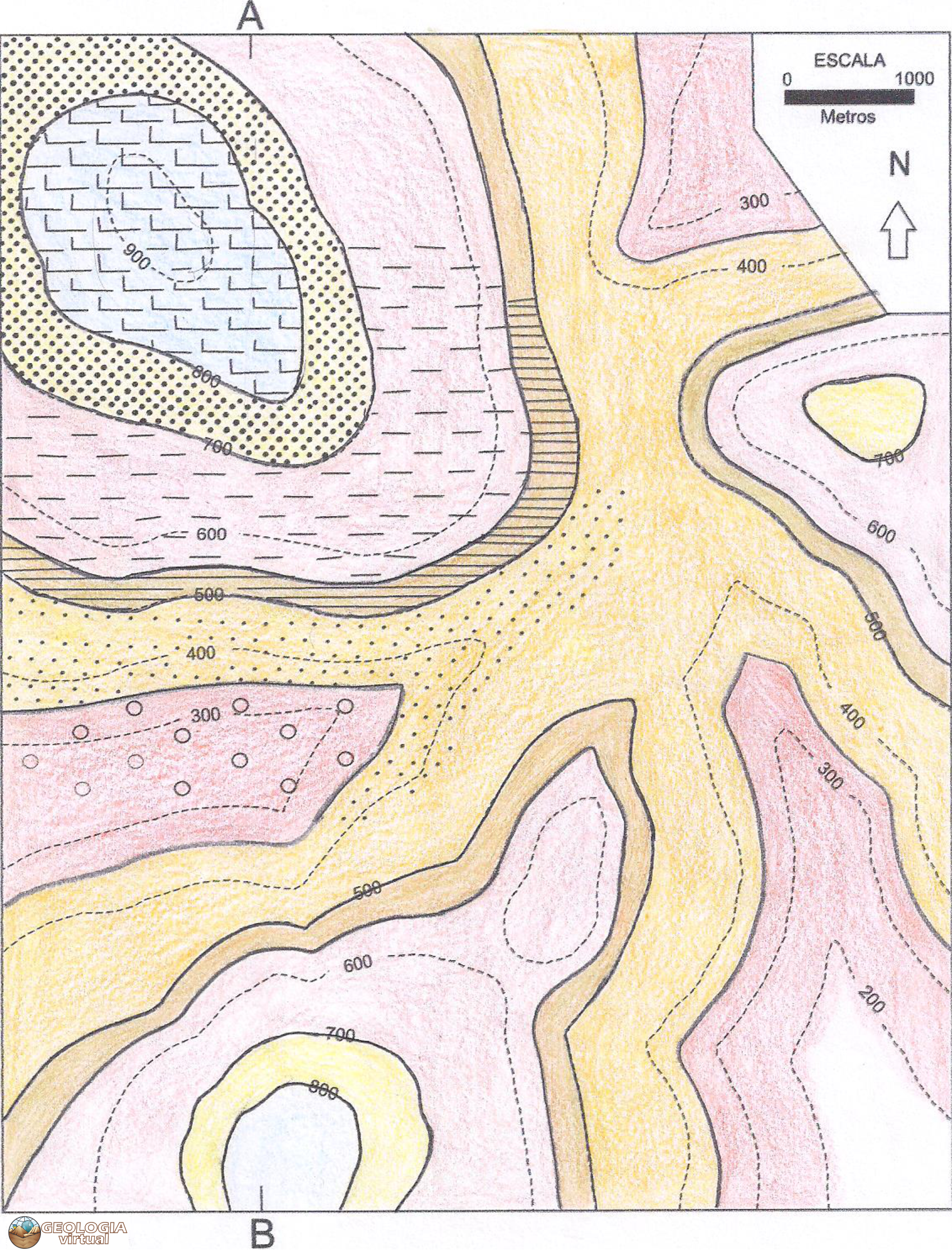

Figura 2: Mapa geológico finalizado.
Passo 3: construir a seção Geológica A-B
Construa a seção topográfica indicada no mapa (A-B). Ela deve ser construída na mesma escala do mapa geológico e deve conter indicação (A-B) e orientação (N-S). Ver II. Seção topográfica.
Em seguida, use as espessuras e cotas de cada contato (definidas no Passo 1) para completar a seção topográfica com as camadas geológicas.

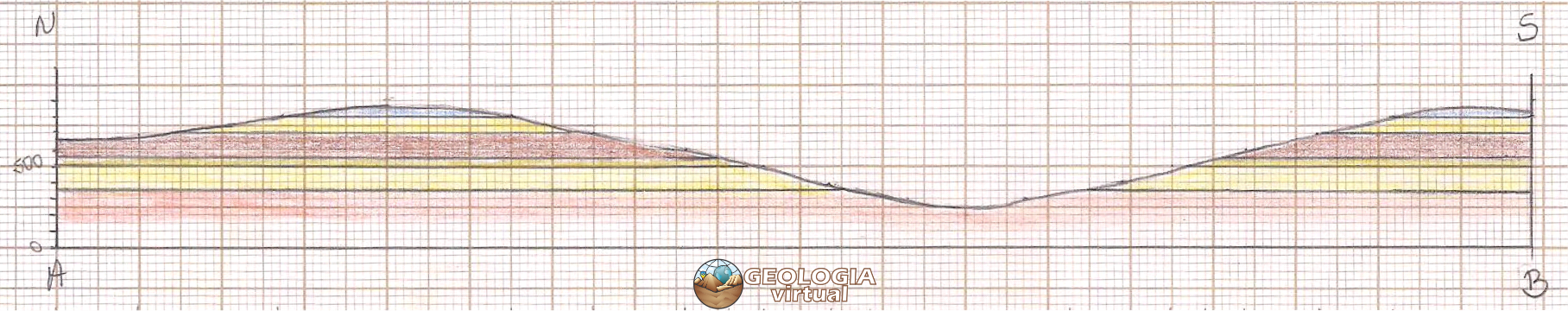

Figura 3: Seção Geológica A-B.
Passo 4: definir a espessura real das camadas
Sabendo a ordem estratigráfica e a cota de cada um dos contatos, definidos no passo 1, monte uma tabela como a da Figura 4 para facilitar a definição da espessura real de cada camada.

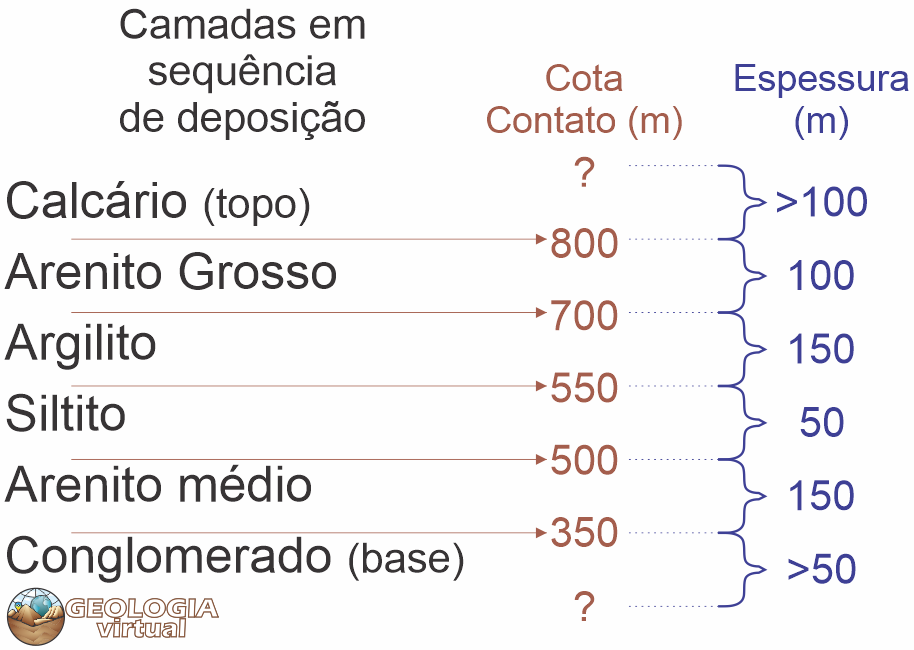

Figura 4: Cálculo da espessura real das camadas horizontais.
Passo 5: Construção da Coluna Estratigráfica
Sabendo a ordem estratigráfica e a espessura real de cada camada, é possível construir a coluna estratigráfica (Figura 13).
Para isso, outra informação que deve ser considerada é a escala granulométrica para as rochas sedimentares envolvidas.
Essa escala granulométrica será o eixo horizontal da coluna ordenados de menor para maior granulometria da seguinte forma: Argila (Ar), Silte (Si), Areia fina (Af), Areia média (Am), Areia grossa (Ag), Seixo (S)
O eixo vertical seguirá a mesma escala do Mapa Geológico.

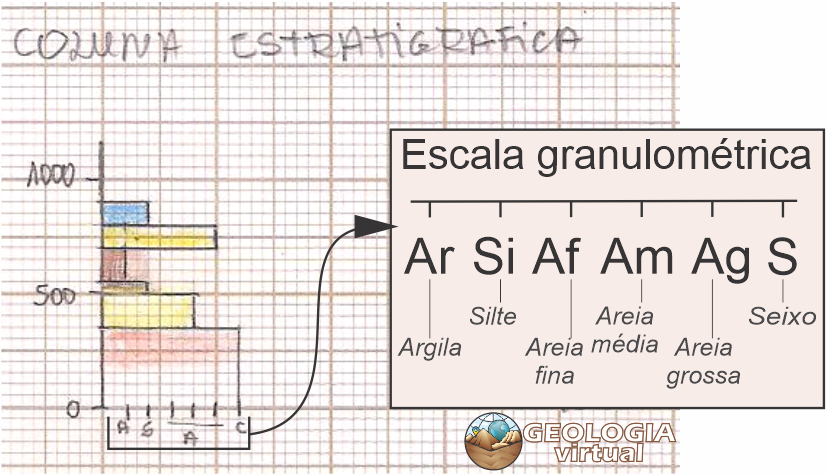

Figura 5: Coluna estratrigrafica e escala granulométrica.
Passo 6: Finalizar

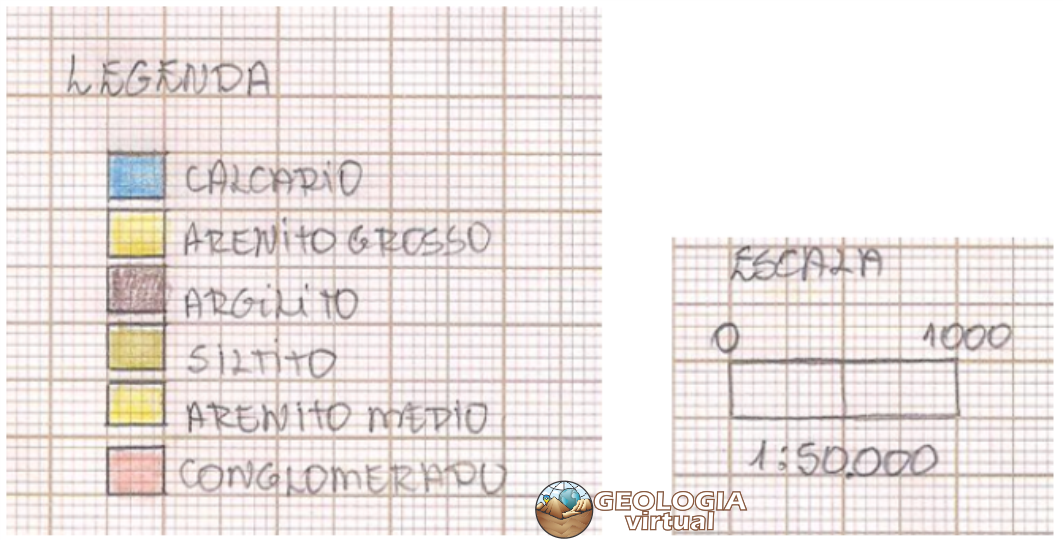

Não esqueça de construir a legenda (na ordem estratigráfica) e a escala (numérica e gráfica), como na Figura 6.
Figura 6: Exemplo de legenda e escala gráfica.
