6. Três Pontos
Enunciado:
Um furo de sondagem no ponto A (Figura 1) atravessa uma camada de carvão a uma profundidade de 50 m e outra camada a 450 m de profundidade. Os furos dos pontos B e C atingem a camada inferior a profundidade de 150 m e 250 m, respectivamente. Assuma que a distância que separa as duas camadas é constante.
1. Desenhe as linhas de strike das duas camadas e complete seus afloramentos.
2. Indique, no mapa e na seção X-Y, a área onde as camadas têm uma profundidade menor que 150 m a partir da superfície.
Obs.: As camadas de carvão têm, no máximo, 2 m de espessura.

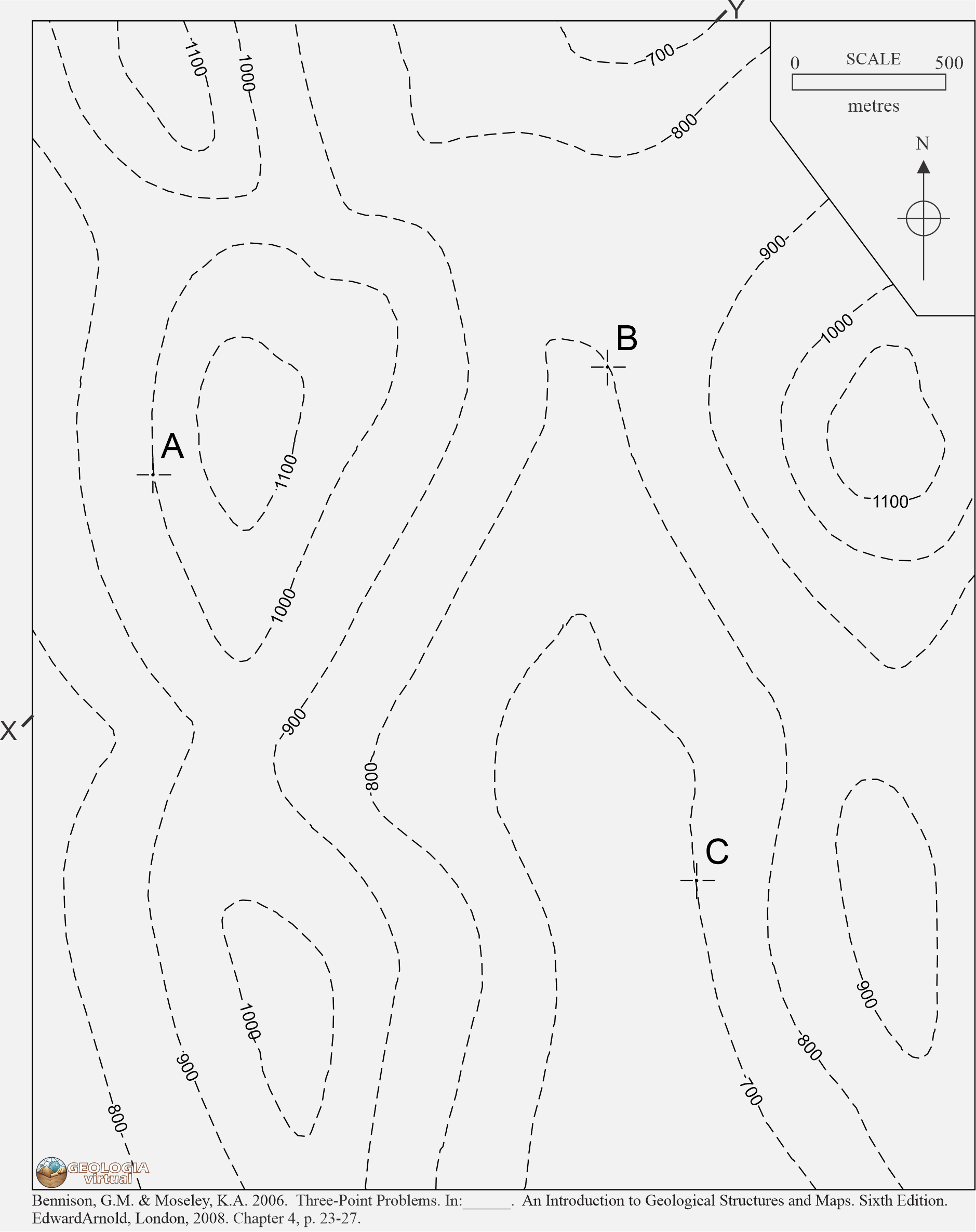

Figura 1: Mapa topográfico com a localização de tres furos de sondagem (A, B e C)
Resolução:
Para determinar as linhas de Strike e demarcar o afloramento das camadas de carvão siga os passos abaixo:
Passo 1: Identifique as cotas onde as camadas de carvão superior (Cs) e inferior (Ci) aparecem em cada furo. Veja a Figura 2:
Furo A:
Boca do poço: cota 1000
Cs está a 50 m de profundidade (cota 950)
Ci está a 450 m de profundidade (cota 550)
Furo B:
Boca do poço: cota 800
Ci está a 150 m de profundidade (cota 650)
Furo C:
Boca do poço: cota 700
Ci está a 250 m de profundidade (cota 550)

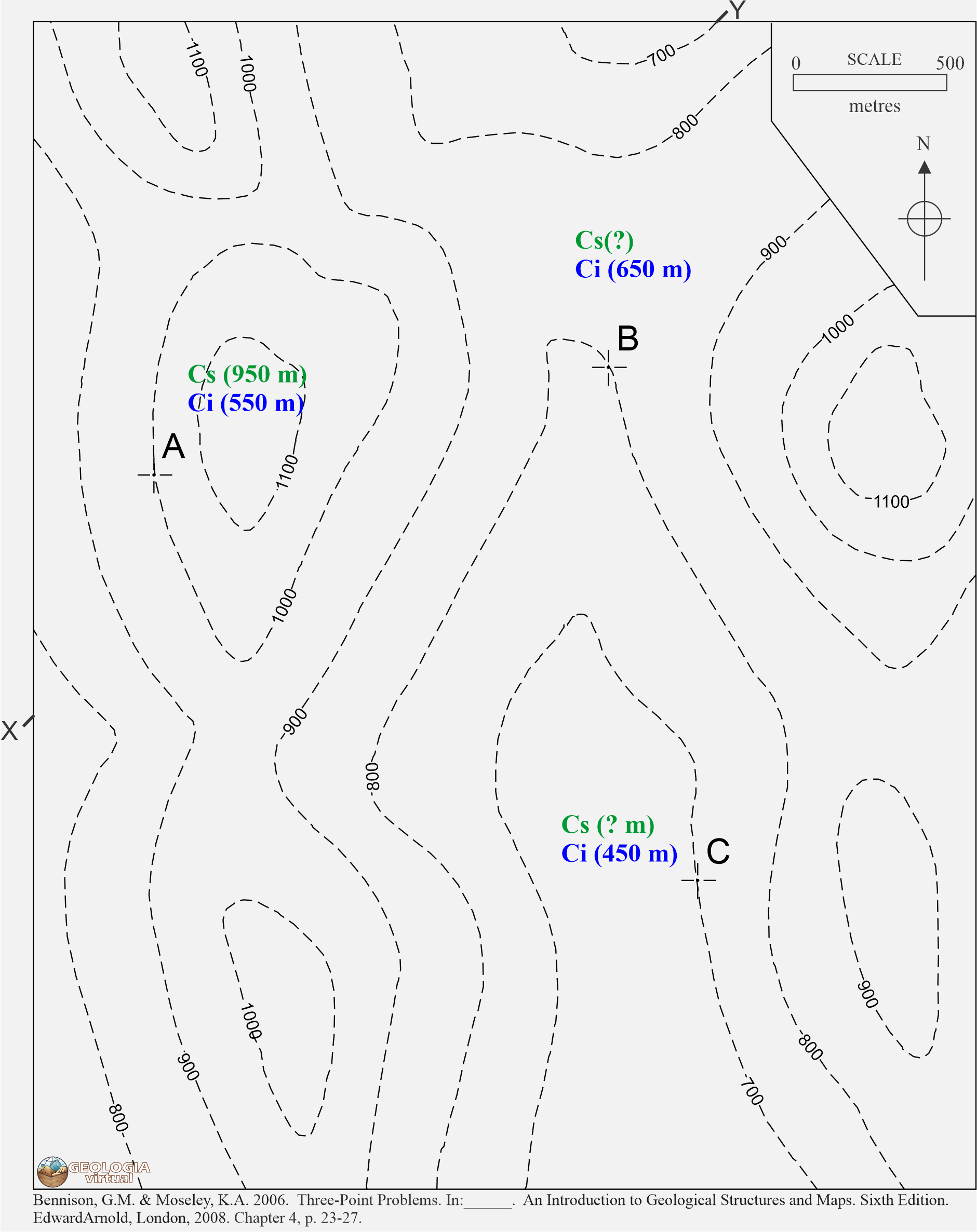

Figura 2: Mapa topográfico com as cotas das camadas de carvão em cada furo.
Passo 2: Use a técnica dos três pontos para traçar as Linhas de Strike da camada inferior (Ci) de carvão, como mostra a Figura 3.

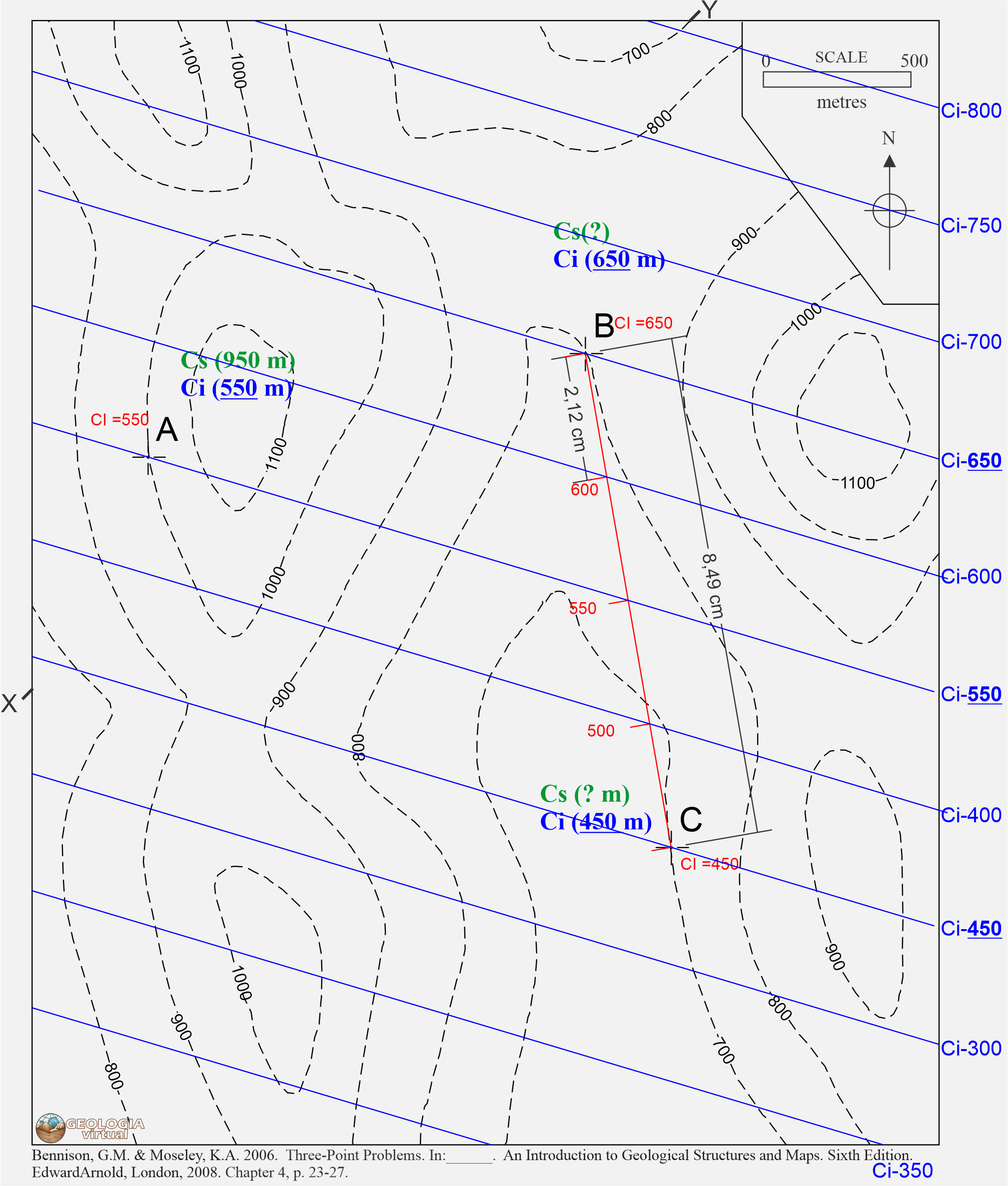

Figura 3: Mapa topográfico com as LS da camada inferior (Ci) traçadas.
Passo 3: Sabendo que a distância entre as camadas superior e inferior é constante, defina as Linhas de Strike da camada superior (Cs) com base na diferença entre elas encontrada no furo A.
Cs na cota 950 e Ci na cota 550, com uma diferença de 400 m.
As linhas de strike da camada superior estarão 400 m acima das da camada inferior, como indicado na Figura 4.

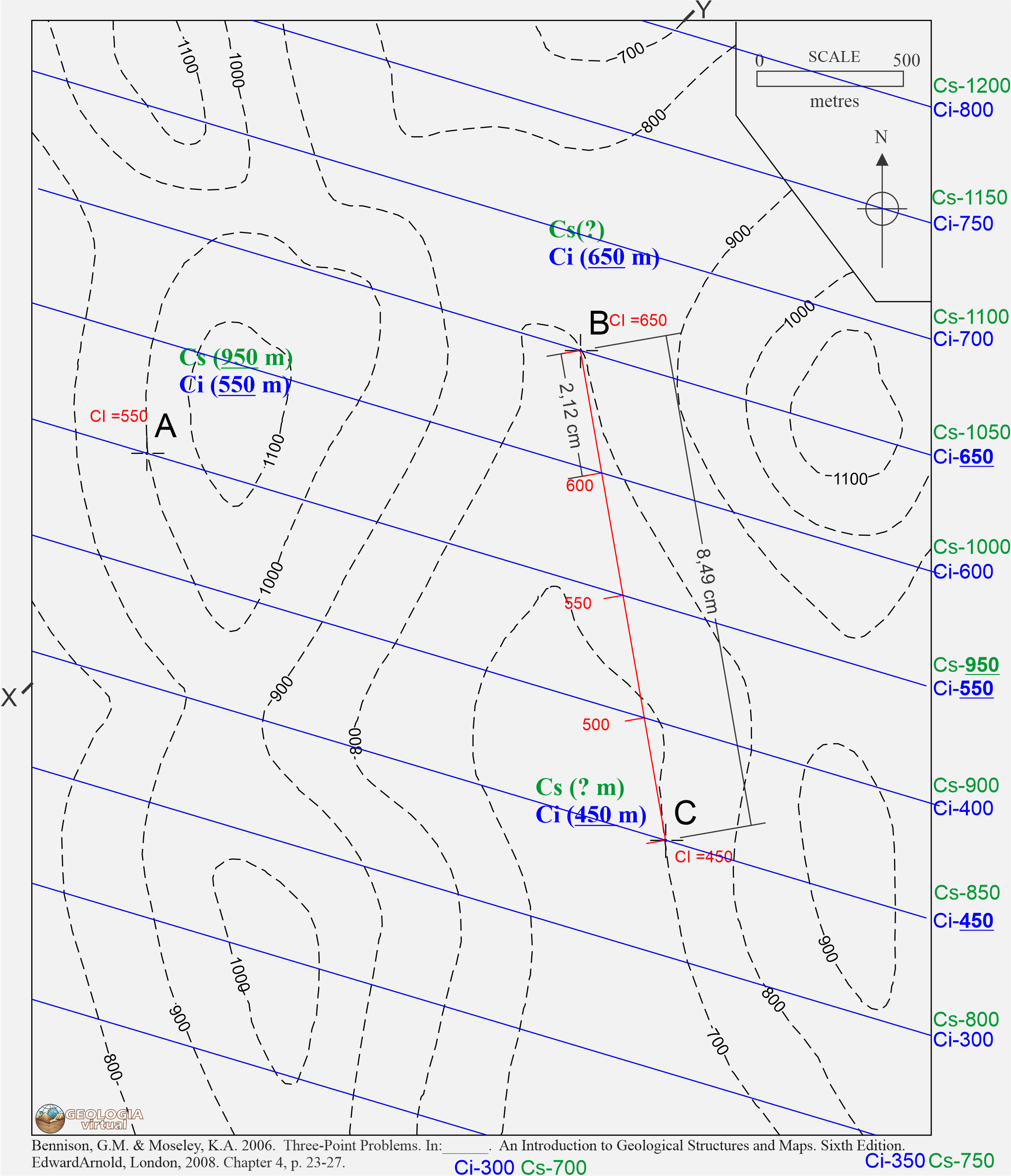

Figura 4: Mapa topográfico com as LS da camada superior (Cs) identificadas.
Passo 4: Marque os pontos de afloramento de cada camada e desenhe o traçado no mapa, como na Figura 5.

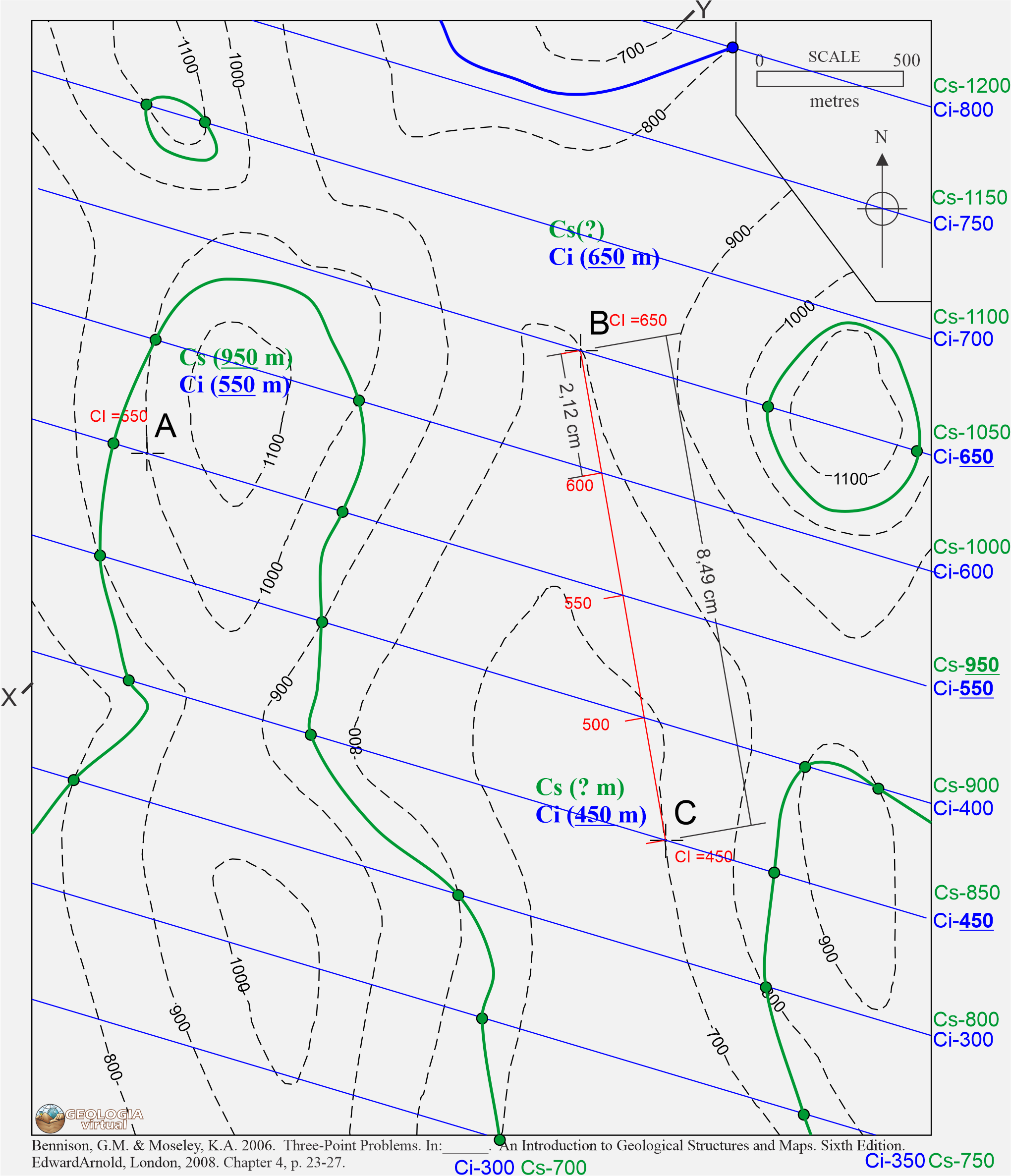

Figura 5: Mapa topográfico com afloramento das camadas de carvão.
Passo 5:
1.Para marcar a área onde a camada superior está a menos de 150 m de profundidade, identifique ao longo de cada Linha de Strike onde Cs está a menos de 150 m de profundidade. Veja a Figura 6 para referência.

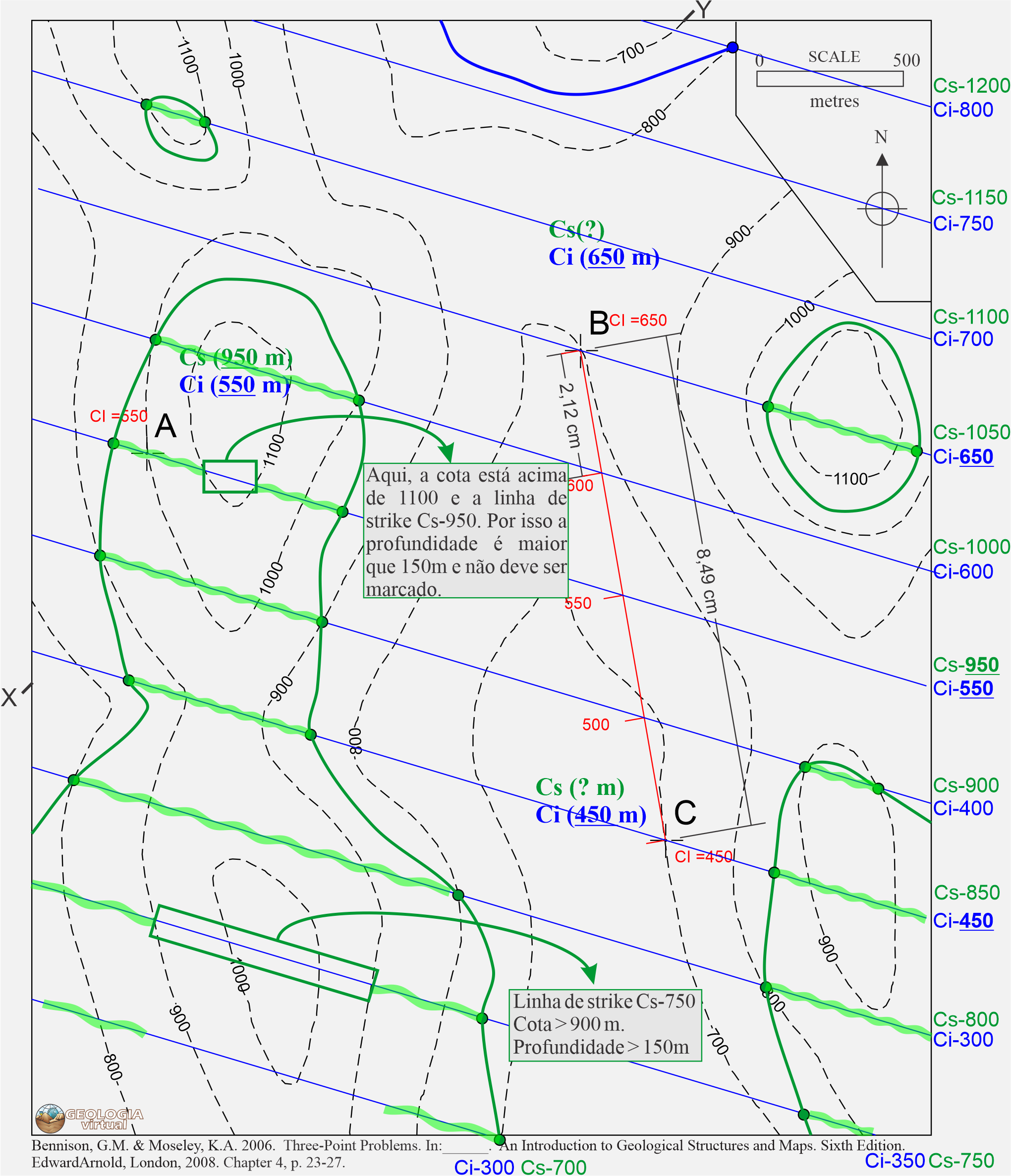

Figura 6: Definição da áres exploravel paara a camada superior de carvão.
2. Em seguida, demarque a área como na Figura 7.

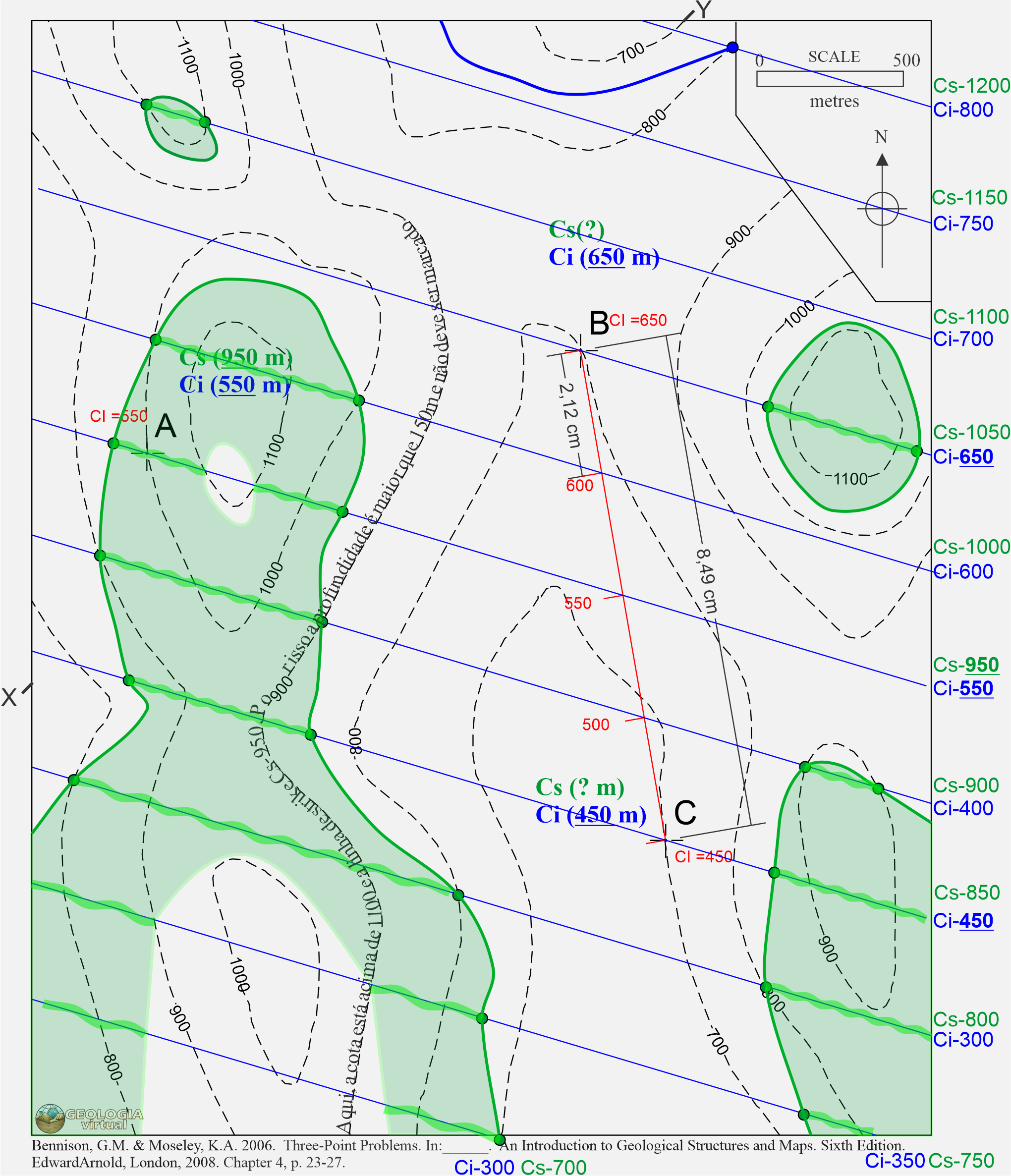

Figura 7: Mapa geologico com a área exploravel para a camada superior de carvão.
Passo 6. Construa a seção geológica X-Y e marque as áreas onde as camadas estão a menos de 150 m de profundidade a partir da superfície, como na Figura 8.

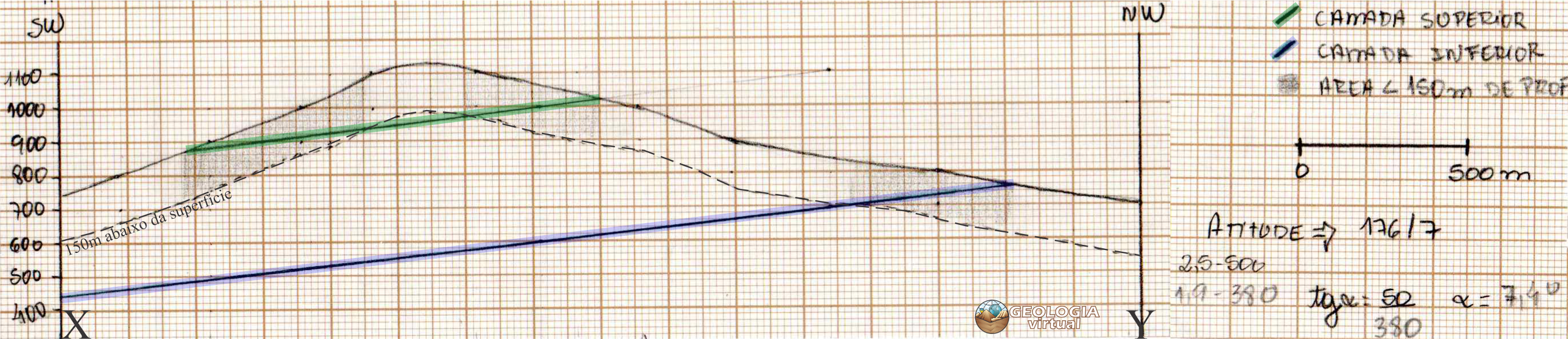

Figura 8: Seção geológica X-Y com a área exploravel demarcada e os cáculos para attitude das camadas de carvao.
