9. Dobras
Enunciado:
1. Classifique as estruturas observadas em mapa
2. Calcule o deslocamento em metros
2. Calcule a atitude das camadas e da falha.
3. Indique no mapa o traço axial com a respectiva simbologia para sinformal e antiformal.
4. Desenhe as seçõs X-Y e P-Q.
5. Construa a coluna estratigráfica.
6. Elabora o texto explicativo.
Figura 1: Mapa geológico. Extraído de Bennison & Moseley (2006).
Resolução:
O desenho do contato entre as rochas é sugestivo de dobra (Figura 1).
O deslocamento dos contatos ao longo da falha vertical, sugere deslocamento horizontal (Figura 1).
Leitura das LS e interpretação:
Ao traçar as LS (Figura 2) o deslocamento horizontal sinistral da falha transcorrente se torna evidente.
Evidenciam-se também os traços axiais de dobras horizontais normais.
Atitude dos flancos: 180/21 e 360/21.
Falha Vertical (N10E)
Figura 2: LS interpretadas definindo flancos, traços axial e tipo de falha.
Ao projetar a LS do bloco oeste da falha (AB 200) no bloco leste (Figura 3), é possível definir a movimentação horizontal e vertical da falha.
Figura 3: Destaque para os dados de cálculo de deslocamento da falha.
Para isso usamos regra de três.
1,3 cm = 100 m
0,7 cm = 54 m ➡ AB 100 + 54 m = AB 154
0,6 cm = 46 m ➡ AB 200 - 46 m = AB 154
3,3 cm = 660 m
AB 200 se sobrepõe a AB 154, logo o deslocamento vertical da falha foi de 46 m (= 200 - 154).
O deslocamento horizontal é calculado, ao longo da falha, a partir da distância de uma mesma LS em ambos os blocos da falha.
Para facilitar a visualização, vamos usar o traço axial do antiformal: a distância entre eles é de 3,3 cm, ou seja, o deslocamento horizontal da falha foi de 660 m.
Espessura da camada e coluna estratigráfica (Figura 4):
cos 21 = 0,93
ErB = 200 x 0,93 = 186 m (0,9 cm)
ErC = 100 x 0,93 = 93 m (0,5 cm)
Figura 4: Coluna estratigrafica respeitando a espessura real das camadas e a escala do mapa.
Mapa final com legenda e seção (Figuras 5 e 6):

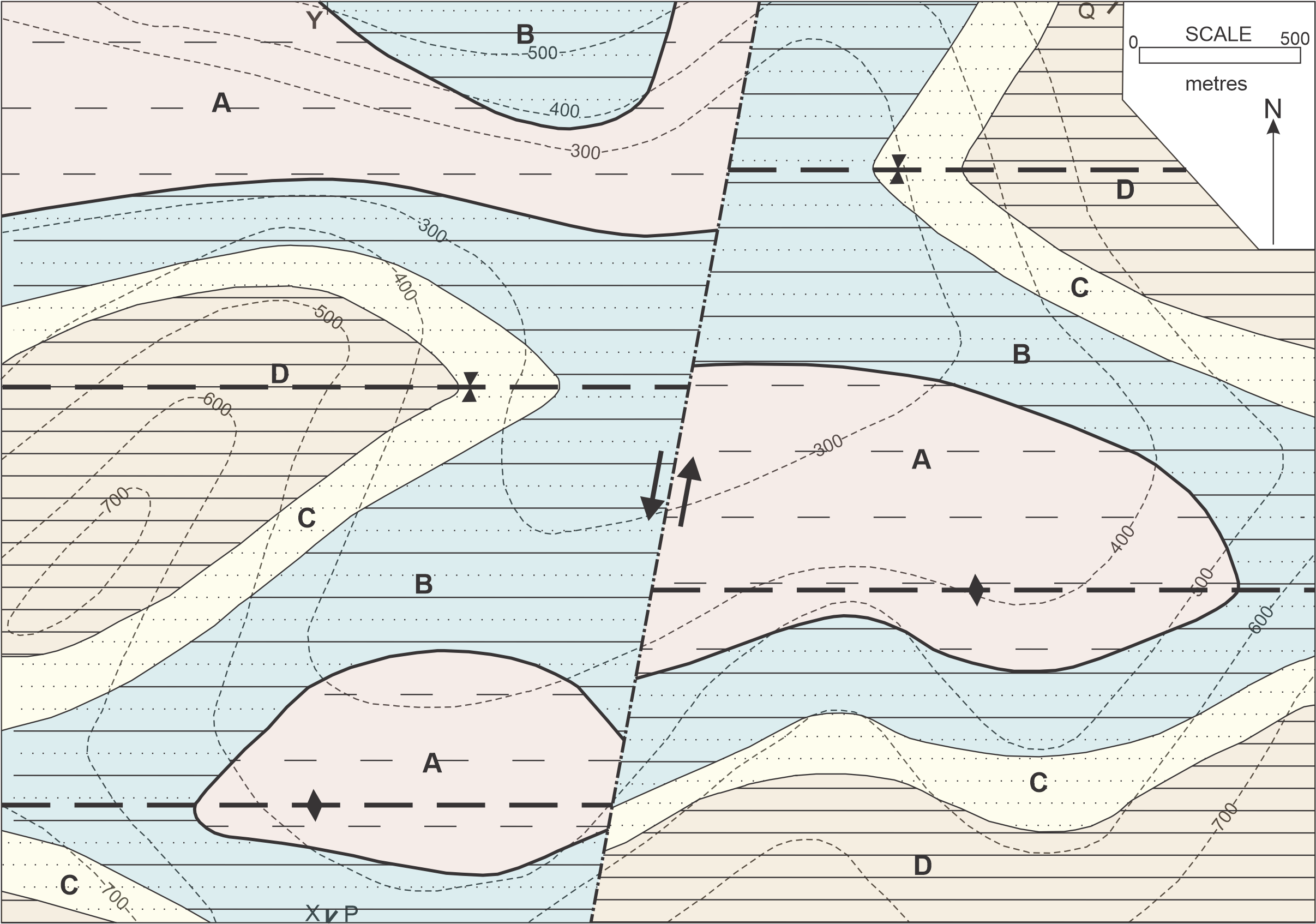

Figura 5: Mapa geológico completo. Modificado de Bennison & Moseley (2006).
LEGENDA

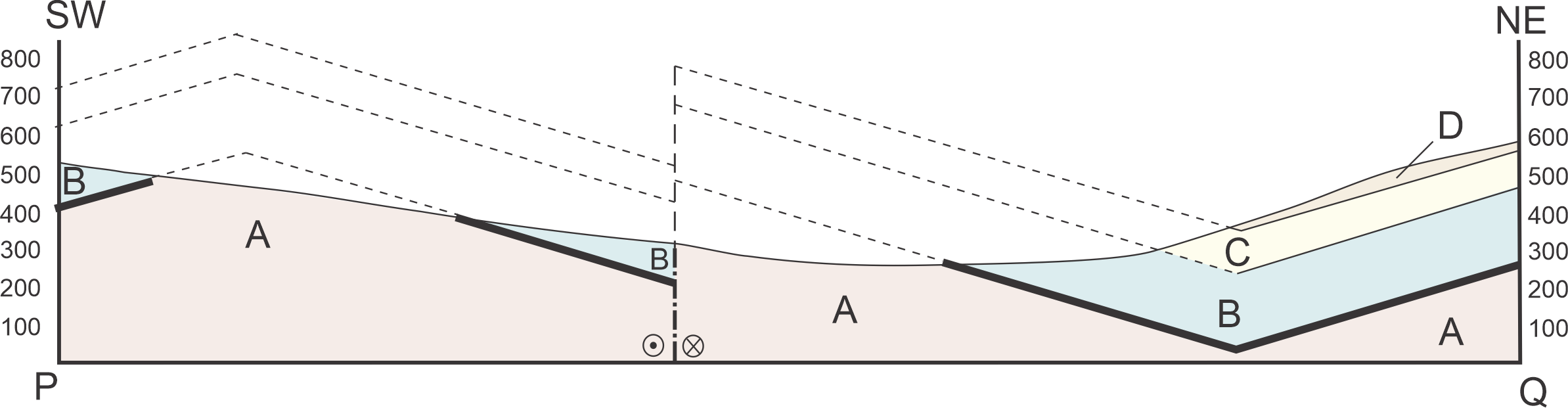

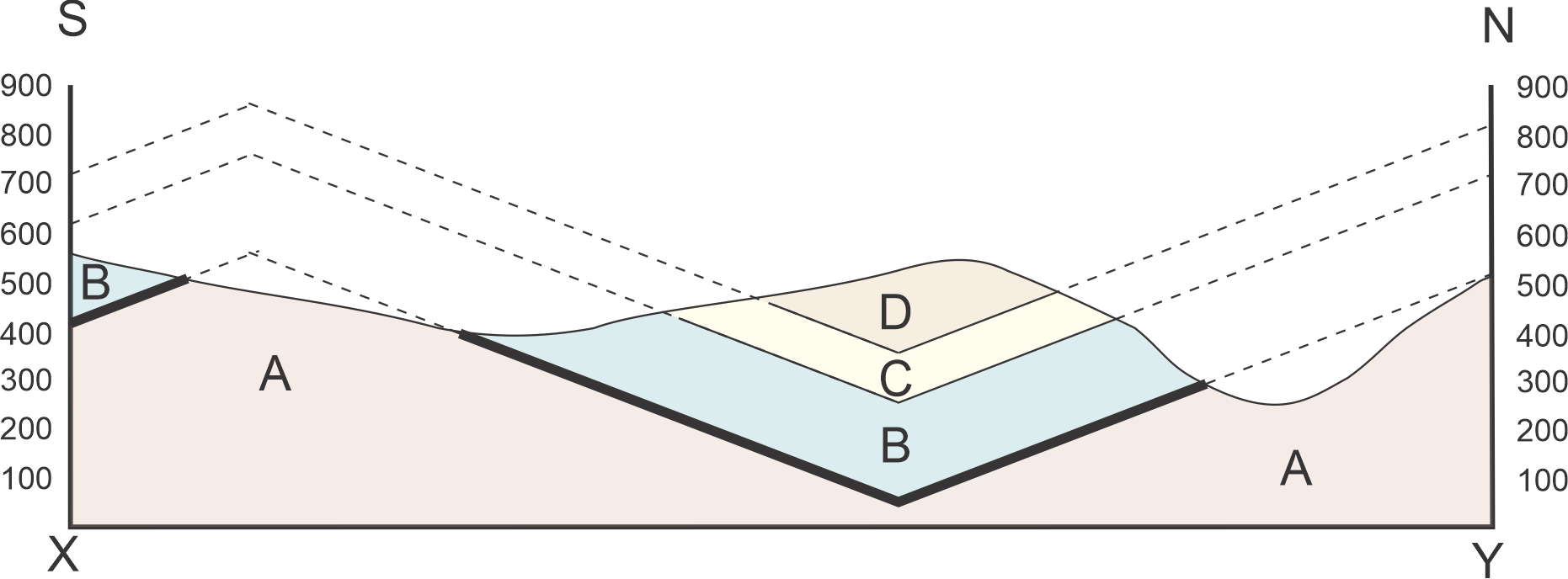

Figura 6: Seção geológica completa - X-Y e P-Q
Sequencia de eventos que devem constar no texto:
Deposição dos sedimentos, da base para o topo, argila, sedimento rico em matéria orgânica, silte arenoso, areia e silte.
Diagênese. Geração de rocha sedimentar: argilito, carvão, siltito arenoso, arenito, siltito.
Tectônica dúctil - geração de dobra horizontal normal.
Tectônica rúptil - geração de falha trancorrente sinistral.
Soerguimento e erosão atual.
