Enunciado:

1. Indique no mapa o traço axial com a respectiva simbologia para sinformal e antiformal.

2. Calcule a atitude das camadas e da falha.

3. Desenhe as seções X-Y e V-W.

4. Construa a coluna estratigráfica.

5. Elabore o texto explicativo.

Figura 1: Mapa geológico. Extraído de Bennison & Moseley (2006).

Resolução:

Traçado das LS e observação da geologia no mapa (Figura 1 e 2):
Há uma discordância angular a norte-noroeste do mapa.
A sul da discordância: camadas dobradas, com flancos mergulhando para direções opostas, mas com ângulos diferentes. O flanco com mergulho para oeste tem ângulo de mergulho maior que o flanco que mergulha para leste.

Figura 2: LS das camadas superiores, em laranja, LS das camadas inferiores dobradas, em rosa, azul e verde, e LS da falha em roxo.

Traçado do traço axial no mapa:
Animação 1 mostra o passo a passo da aplicação do método 2 para desenhar o traço axial inclinado da dobra.

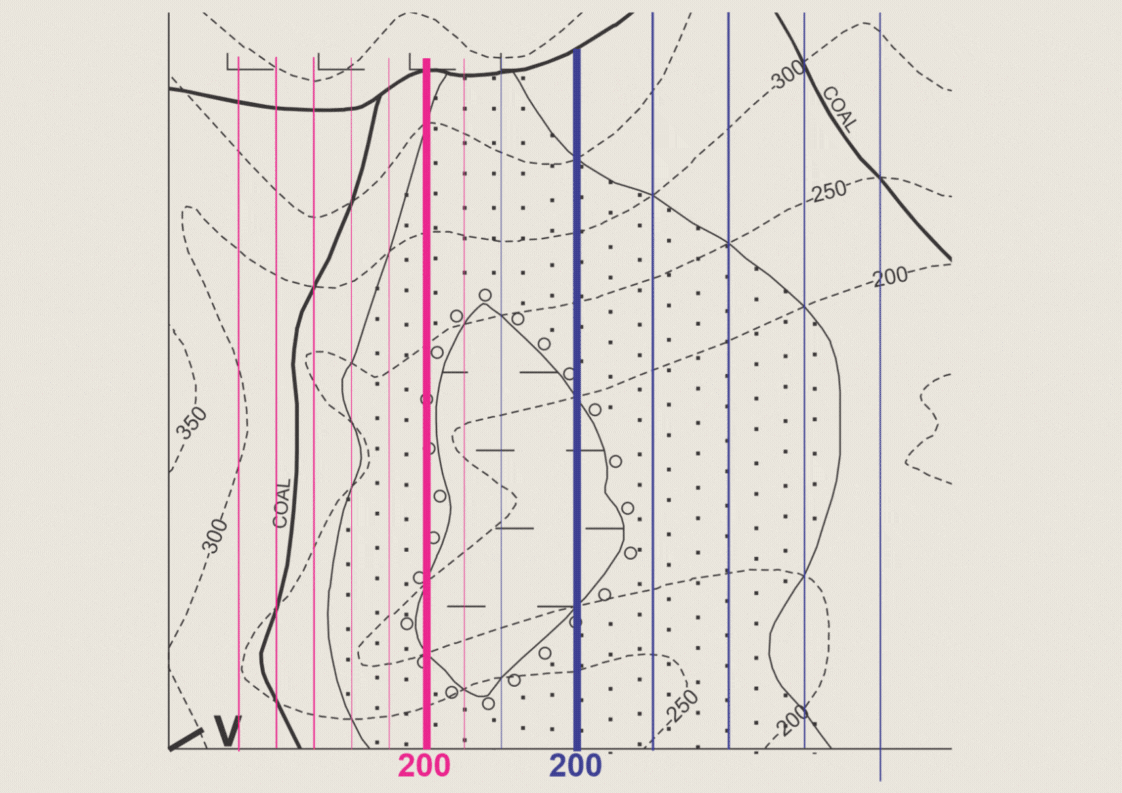

Animação 1: Passo a passo do desenho do traço axial da dobra.

Superiores (discrodâmcia) = 340/9

Flancos = 270/26, 90/14

Falha = 65/51

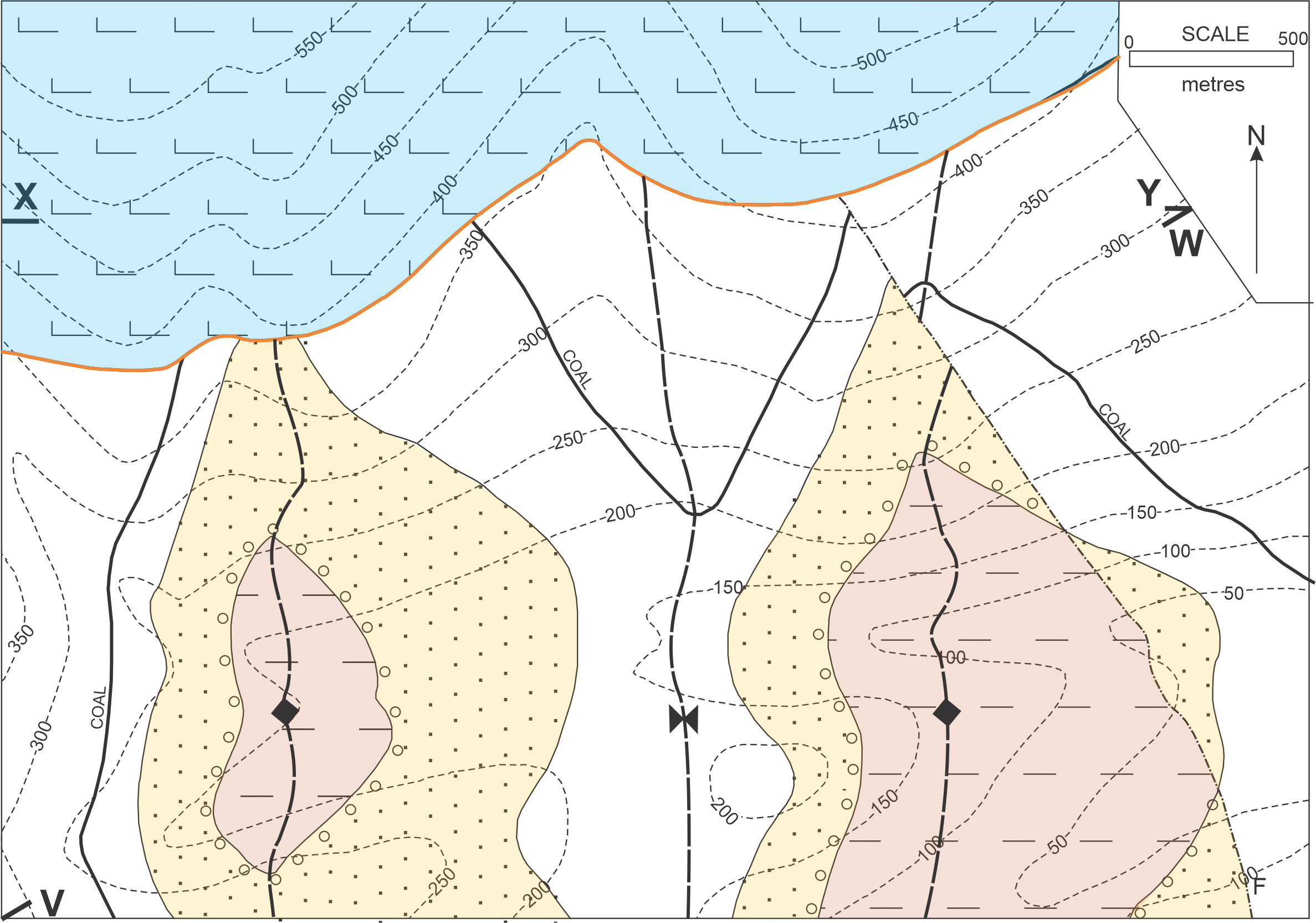

Figura 3: Mapa geológico colorido. Modificado de Bennison & Moseley (2006).

Er = 150 x cos 26° = 133,5 (0,66 cm)

Er = 100 x cos 28° =89 m (0,4 cm)

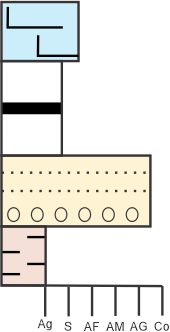

Figura 4: Coluna estratigrafica respeitando a espessura real das camadas e a escala do mapa.

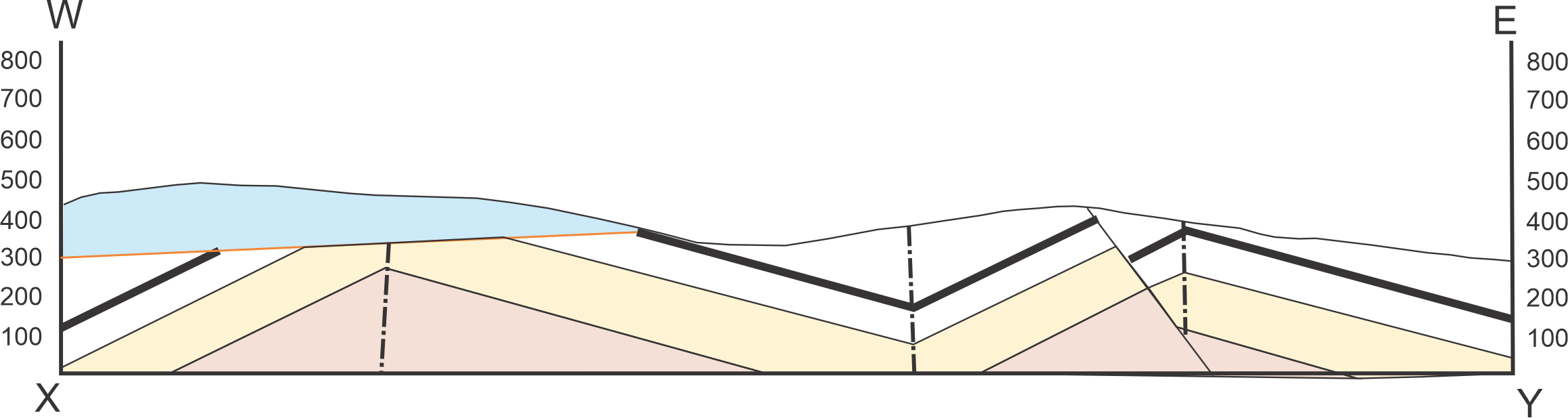

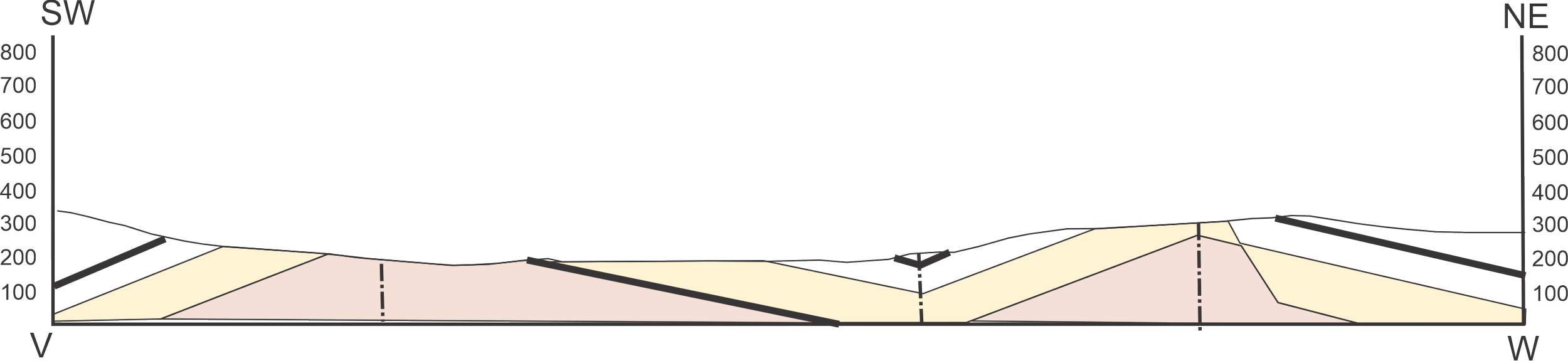

Figura 5: Seção geológica completa - V-W e X-Y.

Deposição dos sedimentos, da base para o topo, argila, areia, sedimento rico em matéria orgânica/marga.
Diagênese. Geração de rocha sedimentar: cargilito, arenito, carvão/marga.
Tectônica dúctil - geração de dobra.
Tectônica rúptil - geração da falha.
Soerguimento e erosão com aplainamento do relevo e geração de discordância.
Deposição de sedimentos carbonáticos horizontalizados.
Diagênese. Geração de calcário.
Tectônica, inclinação das camadas (basculamento).
Soerguimento e erosão atual.
