Revisão
Enunciado:
Com base nas informações fornecidas para o mapa da figura 1:
*Poço A: contato entre argilito e siltito na boca do poço.
*Poço B: contato horizontal entre calcário e arenito fino na boca do poço; contato horizontal entre arenito fino e lamito a 100m de profundidade; a camada de lamito tem 100m de espessura; contato entre argilito e siltito a 500m de profundidade.
*Poço C: contato entre conglomerado e arenito grosso na boca do poço; a camada de arenito grosso tem 200m de espessura vertical e abaixo dele encontra-se arenito micáceo cuja base está em contato com siltito a 500m de profundidade. A 1000 m de profundidade, contato entre siltito e argilito.
a) Construa o mapa geológico;
b) Construa a seção Y-Z;
c) Construa a coluna estratigráfica;
d) Determine a atitude das camadas;
e) Descreva a geologia local
Figura 1: Exercício de revisão englobando os temas: camadas horizontais e inclinadas, problema dos três pontos e discordância.
Resolução:
Geomorfologia:
➜Divisor de águas N-S ao centro do mapa (cota até 1200 m); drenagens L-W, a leste e a oeste do divisor; drenagem N-S à sudeste do divisor.
Incluido as informações dadas no mapa:
➜Poço A: aflora o contato argilito-siltito (AgSi) na cota 600. Logo, ali passa a LS SAg 600.
➜Poço B: afloram os contatos horizontais (C, Anf e L) que seguem o desenho da topografia como mostra o mapa da figura 2.
Calcário (C)
Arenito fino (Anf)
Lamito (L)
(100 m espessura)
CAnf 1200
AnfL 1100
1000 m (base lamito)
➜Ainda no poço B:
Siltito (S)
Argilito (Ag)
S Ag 700 (1200-500=700)
Deduções:
1. Espessura das camadas horizontais:
Anf = 100 m
L = 100 m
2. A base das camadas horizontais é um discordancia, marcada em vermelho no mapa (Figura 2)
Figura 2: informações fornecidas pelos poços A e B. Camadas horizontais e dados sobre LS de contatos na boca do poço e em profundidade.
➜Poço C:
Conglomerado (Co)
Arenito grosso
(Ang - 200 m)
Arenito micáceo (Anm)
Siltito (S)
Argilito (Ag)
CoAng 900
Ang Anm 700
(900-200=700)
AnmS 400
(900-500=400)
SAg -100
(900-1000=-100)
Deduções:
1. É a partir das informações do poço C que deduzimos a ordem estratigráfica das camadas inclinadas com o conglomerado no topo e o argilito na base.
2. Nos três poços (A, B e C) encontramos o contato SAg. Resolvendo o problema dos três pontos, definimos as LS desse e dos outros contatos (Figura 3).
3. tendo todas as LS traçadas e identificadas é possivel completar o mapa geológico (Figuras 4 e animação 1)

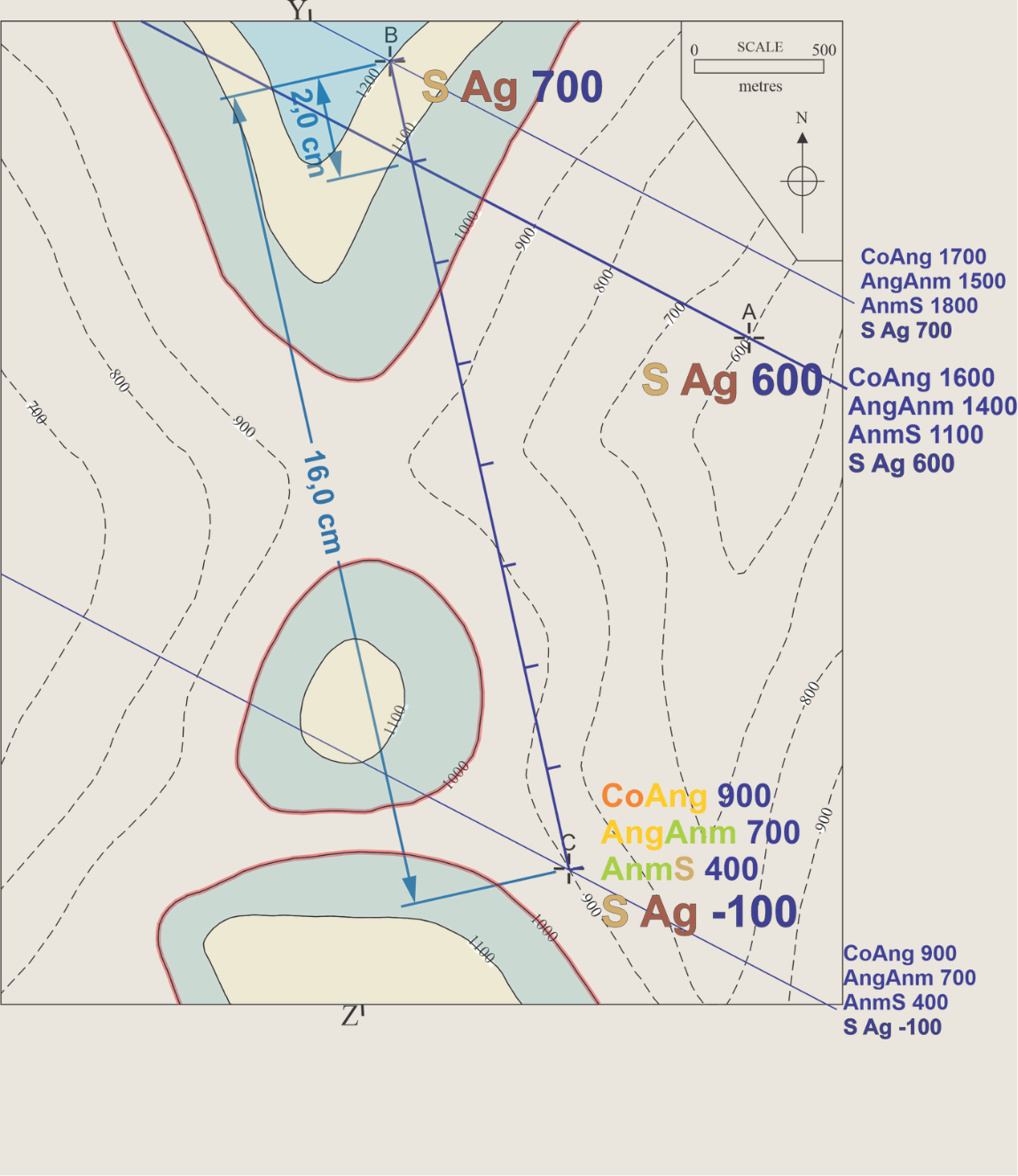

Figura 3: Resolução do problema dos três pontos e definição da direção das LS.

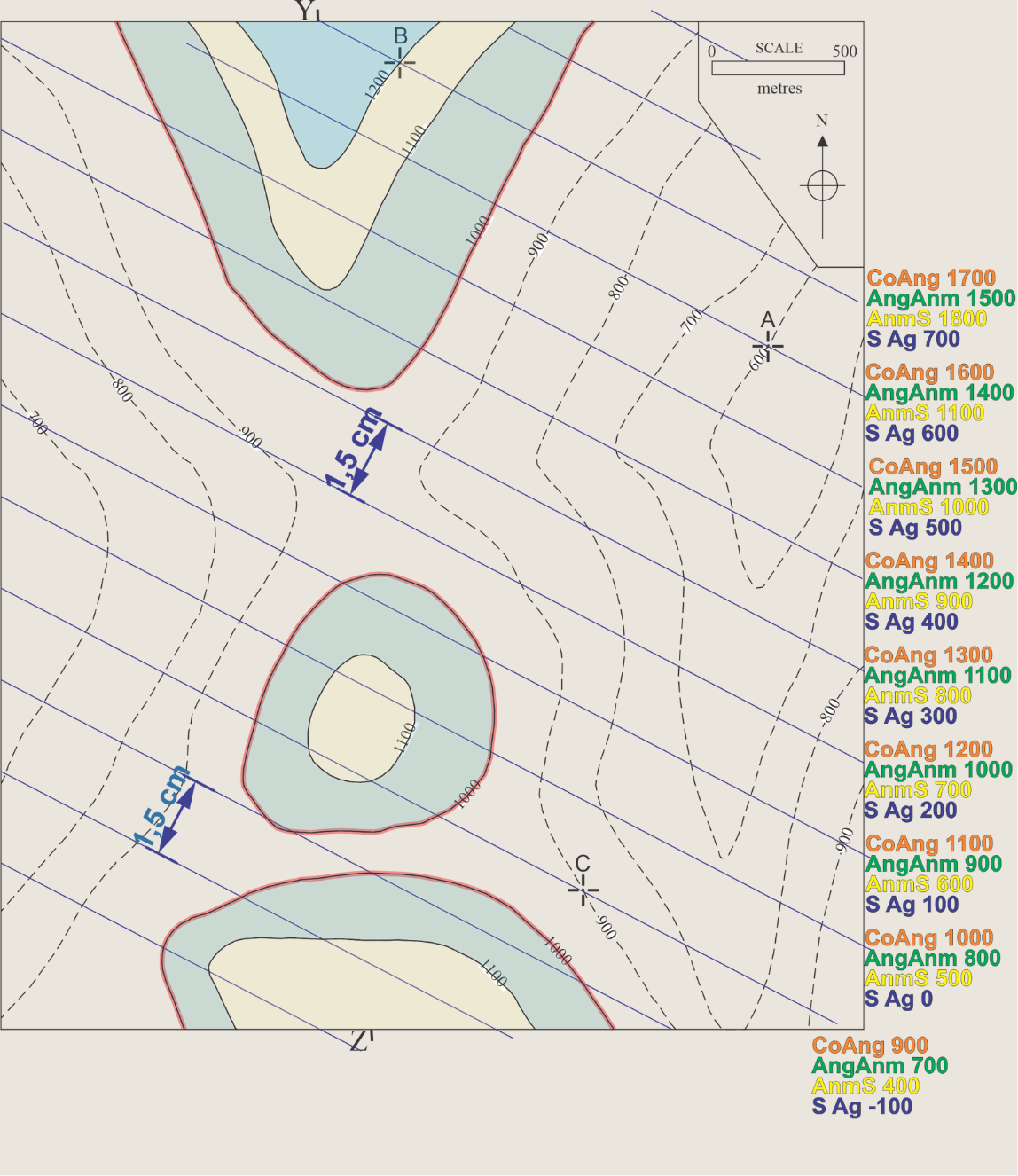

Figura 4: LS identificadas, paralelas e equidistantes entre si.

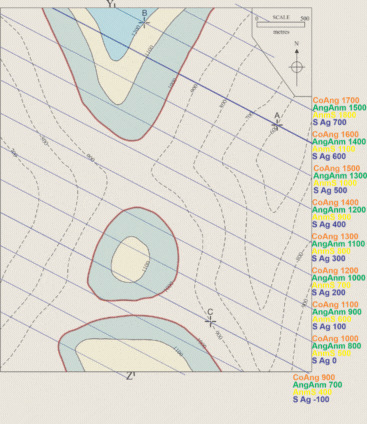

Animação 1: Definição dos contatos das camadas inclinadas completando o mapa geológico.
Mapa e seção

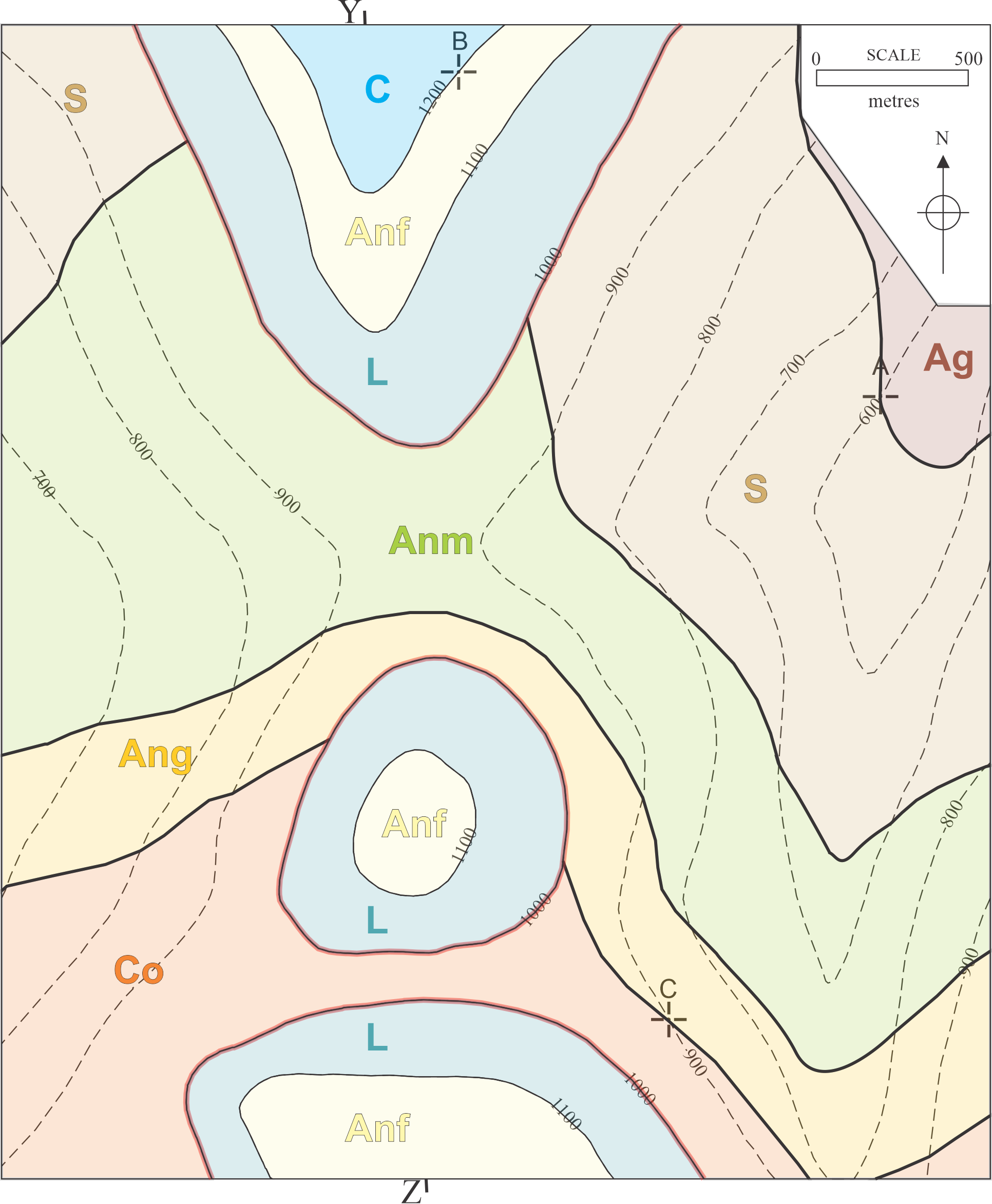

Figura 5: Mapa geológico completo.

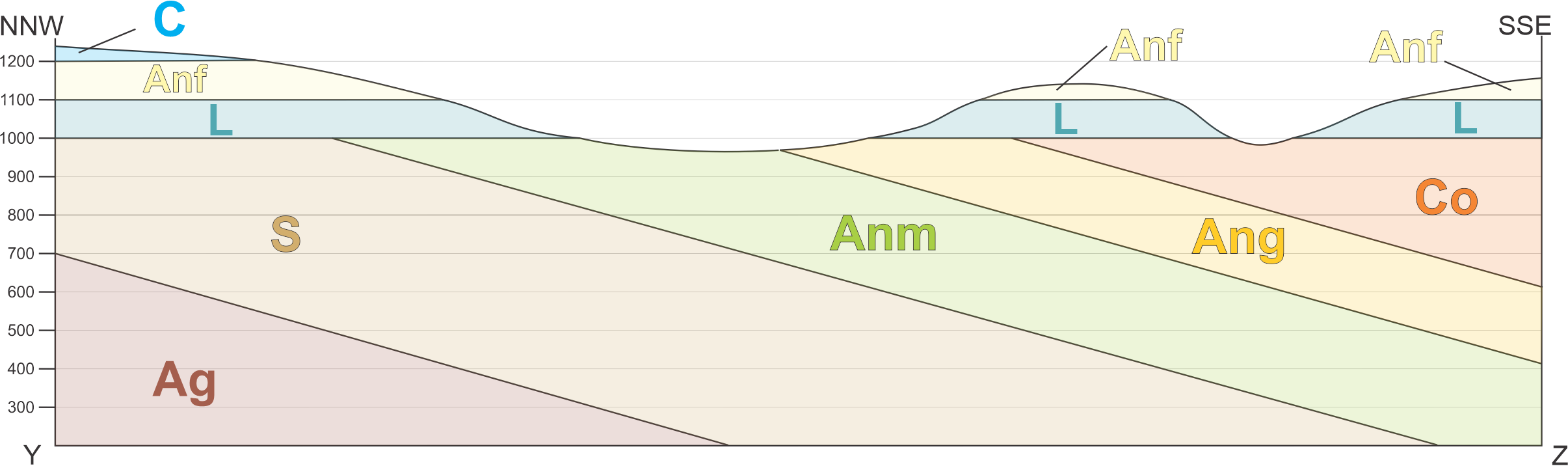

Figura 6: Seção geológica Y-Z.
Cálculos da espessura e atitude das camadas e coluna estratigráfica
Cálculo da atitude das camadas
Superiores: HORIZONTAL
Inferiores:
tg r = 100/300 = 0,33 = 18,26° => 207/18
Cálculo da espessura real (Er) das camadas (cos 18 = 0,95)
Horizontais: C = ~100 m (0,5 cm); Anf = 100 m; L = 100m
Inclinadas (Er = Ev . cos a):
ErCo = ~300 x 0,95 = 285 m (1,4 cm)
ErAng = 200 x 0,95 = 190 m (0,9 cm)
ErAnm = 300 x 0,95 = 285 m (1,4 cm)
ErS = 500 x 0,95 = 475 m (2,3 cm)
ErAg = ~300 x 0,95 = 285 m (1,4 cm)
Figura 7: Coluna estratigráfica.
Sequencia de eventos geológicos
Deposição dos sedimentos das camadas inferiores, da base para o topo: argila, silte, areia micácea, areia grossa, seixos.
Diagênese. Geração de rocha sedimentar argilito, siltito, arenito micáceo, arenito grosso, conglomerado.
Tectônica, inclinação das camadas (basculamento).
Soerguimento, erosão e aplainamento do relevo com geração de discordância.
Deposição de novos sedimentos horizontalizados das camadas superiores, da base para o topo: lama, areia fina, sedimentos carbonáticos.
Diagênese. Geração de rocha sedimentar lamito, arenito fino e calcário.
Soerguimento, erosão atual com divisor, morro testemunho e discordância angular.
