Mapa 1

Baixar os mapas 1, 2, 3 e 4.

Enunciado:

1. Determine a atitude das camadas e da falha.

2. Calcule o deslocamento vertical da falha.

3. Diga se a falha é normal ou reversa. Use a simbologia adequada pra representar a falha em mapa.

4.  Construa a seção X-Y.

5. Construa a coluna estratigrafica.

6. Indique, no mapa e na seção, a área onde um furo não penetraria na camada de arenito devido ao deslocamento horizontal.

7. Escreva um texto corrido sobre a geologia da área.

Figura 1: Mapa geológico. Extraído de Bennison & Moseley (2006).

LS desenhadas do mapa da figura 2.

Atidude das camadas:  270/22

Atitude da falha: 180/68

Deslocamento vertical da falha:

Para esse cálculo observe linhas de strike das camadas dos dois lados da falha e veja a diferença de cota entre elas, por exemplo:

A linha AB 800 a norte da falha e a AB 300 a sul da falha se sobrepoem e mostram que o deslocamento vertical da falha é: 800-300 = 500 m.

Tipo de falha: Normal

A capa (camadas a S da falha) 'desceu' em relação à lapa (camadas a N da falha).

Figura 2: Em azul, LS das camadas a norte da falha. Em verde, LS das camadas a sul da falha. Em vermelho, LS da Falha.

Seção geológica e coluna estratigráfica

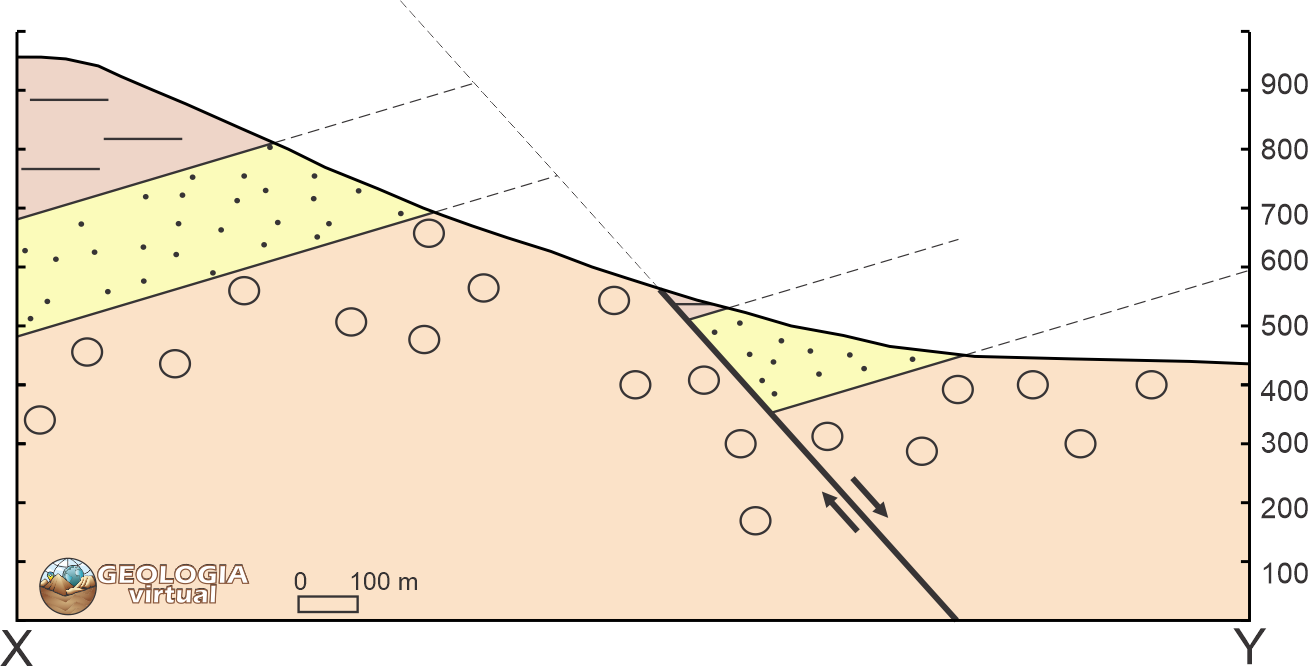

Figura 3: Seção geológica X-Y completa.

Figura 4: Coluna estratigrafica respeitando a espessura real das camadas e a escala do mapa.

Para identificar a área onde um furo não alcançaria a camada de arenito devido ao deslocamento horizontal provocado pela falha, observe a seção geológica a seguir, Figura 5.

• No ponto azul, ocorre a coincidência de duas LS na mesma cota:
  - A LS da falha.
  - A LS da base do arenito (lapa).

• No ponto verde, há a interseção entre:
  - A LS da falha.
  - A LS do topo do arenito (capa).

Figura 5: Demarcação da área com ausência de arenito na seção geológica X-Y

• Para transferir essa análise para o mapa, traçamos o limite dessa área usando a mesma lógica de traçar contatos geológicos (ver Animação 1):

1. Localize a interseção (pontos) entre as LS da falha e da base do arenito na lapa (bloco inferior) de mesma cota. Trace o limite da área

2.  Encontre a interseção entre as LS da falha e do topo do arenito na capa (bloco superior) de mesma cota e então trace o limite da área.

Se desconsiderarmos a eroão, a área delimitada entre esses dois "contatos" representa a região onde o arenito está ausente devido exclusivamente ao deslocamento da falha normal

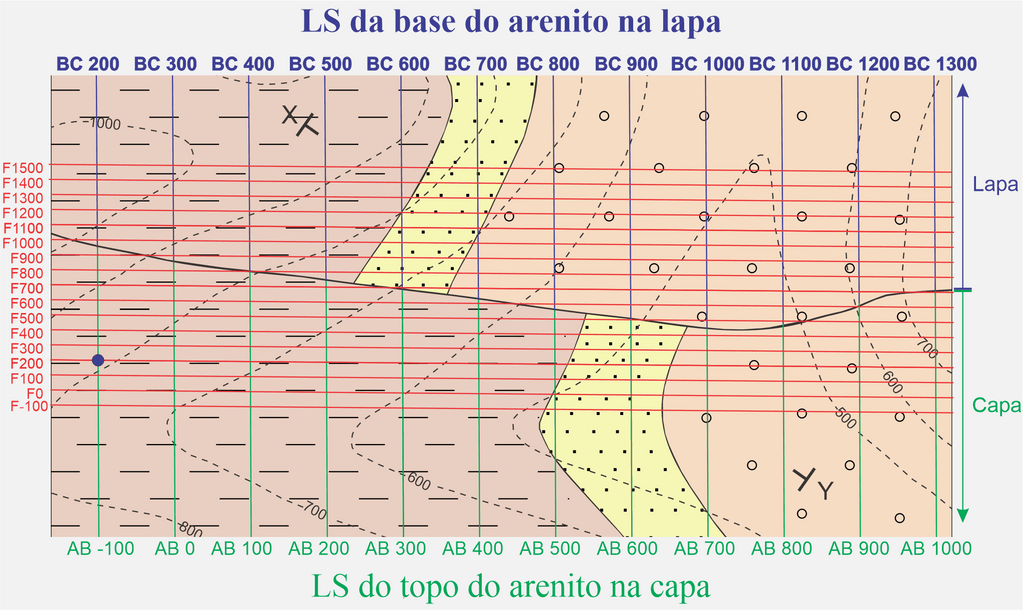

Animação 1: Delimitação da área (em amarelo) em que a camada de arenito não é encontrada devido ao deslocamento gerado pela falha, desconsiderando a erosão.

MAPA FINAL

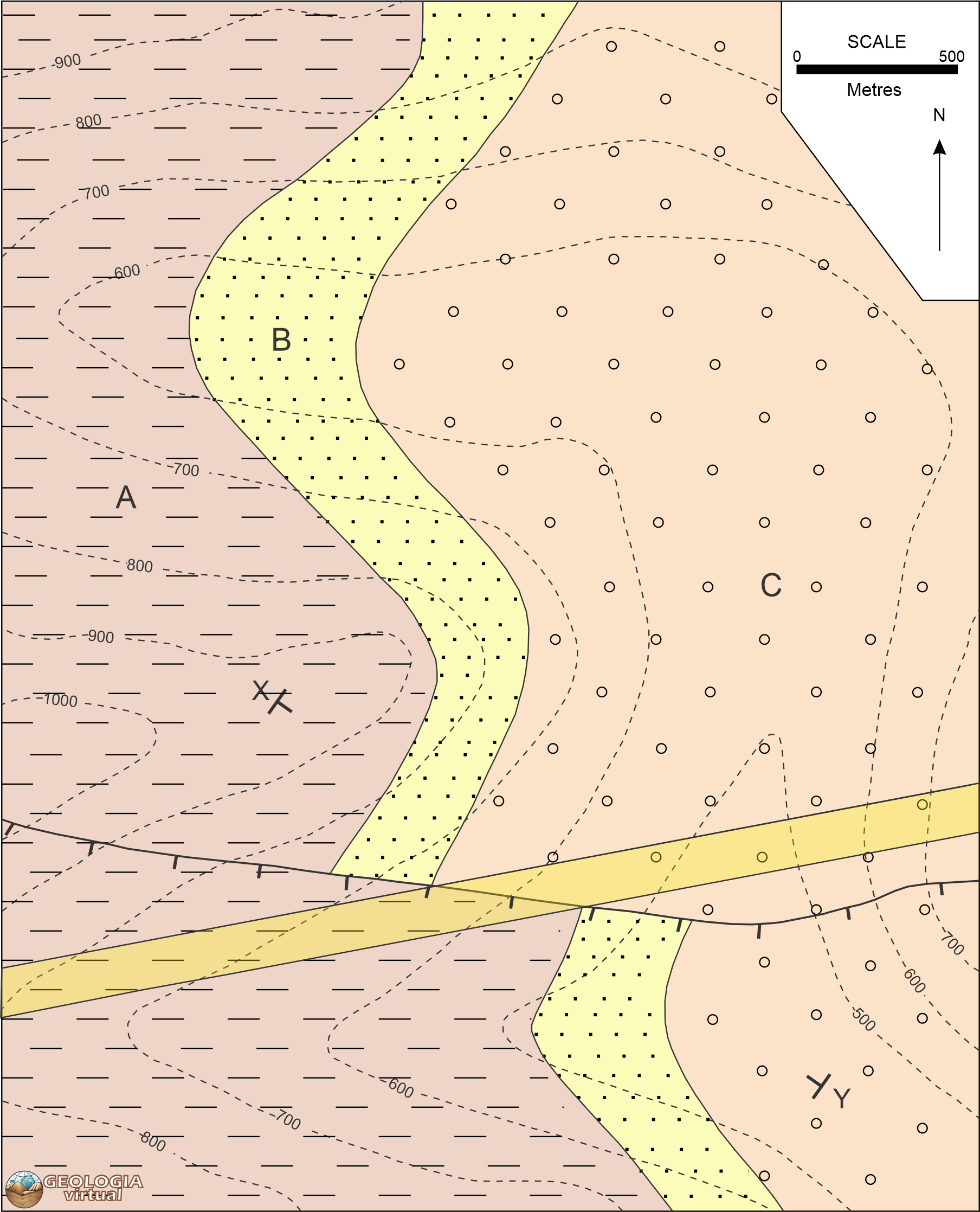

Figura 6: Mapa geológico colorido com área (em amarelo) em que a camada de arenito não é encontrada devido ao deslocamento gerado pela falha, desconsiderando a erosão. Extraído de Bennison & Moseley (2006).

LEGENDA

Figura 7:  Legenda.
