Enunciado:

1. Determine a atitude das camadas e das falhas.

2. Calcule o deslocamento vertical das falhas F1 e F2.

3. Construa a seção X-Y.

4. Qual das falhas é mais nova no tempo geológico?

5. Construa a coluna estratigráfica.

6. Escreva um texto corrido sobre a geologia da área.

Figura 1: Mapa geológico. Extraído de Bennison & Moseley (2006).

Resolução:

Observe o mapa e trace as LS (Figura 2) e faça as medidas necessárias para os cálculos:
- Atitude das camadas:
  - Superiores: 92/6
  - Inferiores: 76/17
- Atitude das falhas:
  - F1: N-S;
  - F2: 353-173
As LS de ambos os lados das falhas se sobrepoem. Logo, a diferença de cota, de um mesmo contato, de entre LS que se sobrepoem de um e outro lado da fala sera o deslocamento vertical:
- Deslocamento vertical F1 = 400 m
- Deslocamento vertical F2 = 100 m
Idade relativa das falhas:
- A falha F2 é mais nova no tempo geológico.

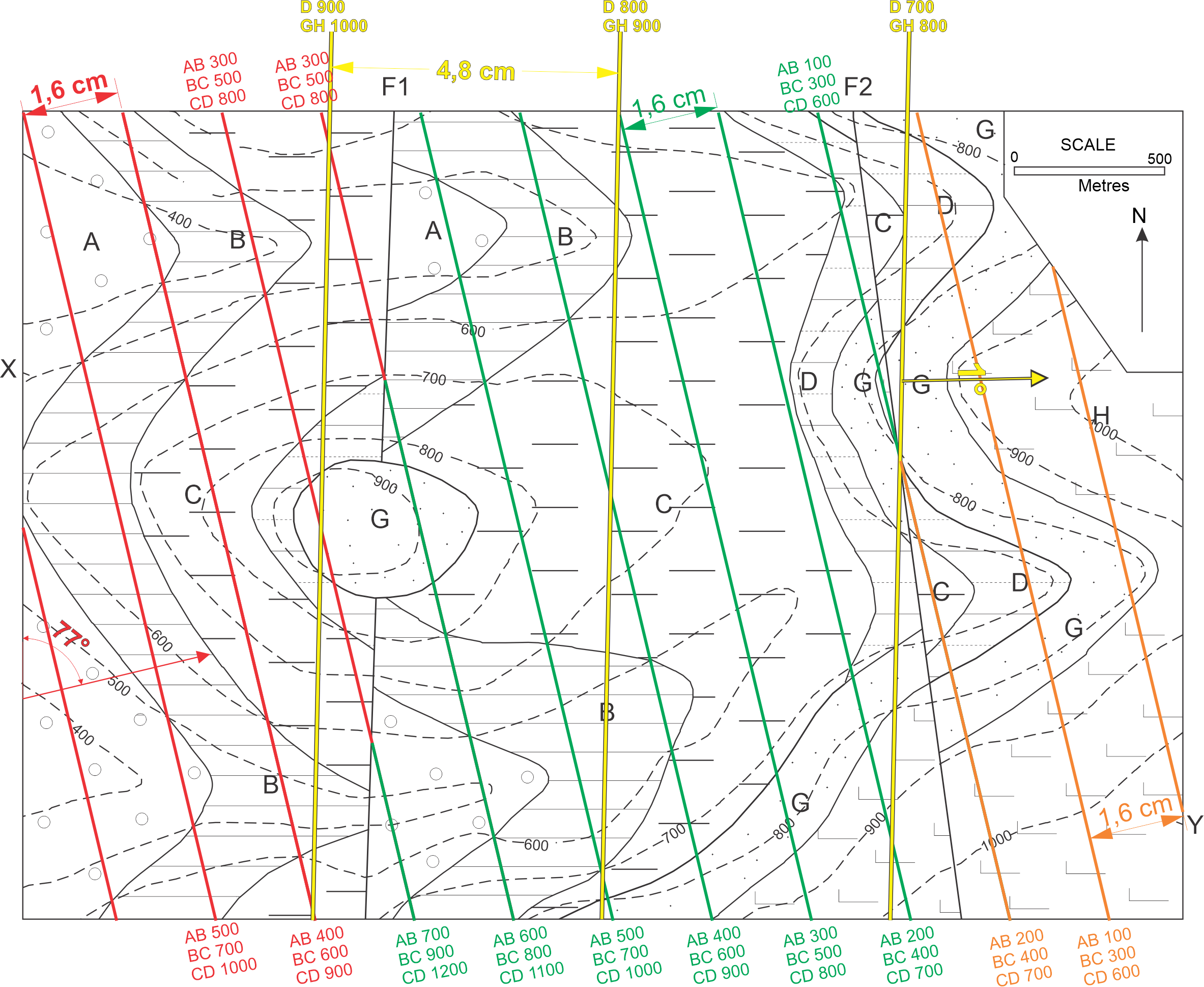

Figura 2: LS das camadas, falhas e discordâmcia

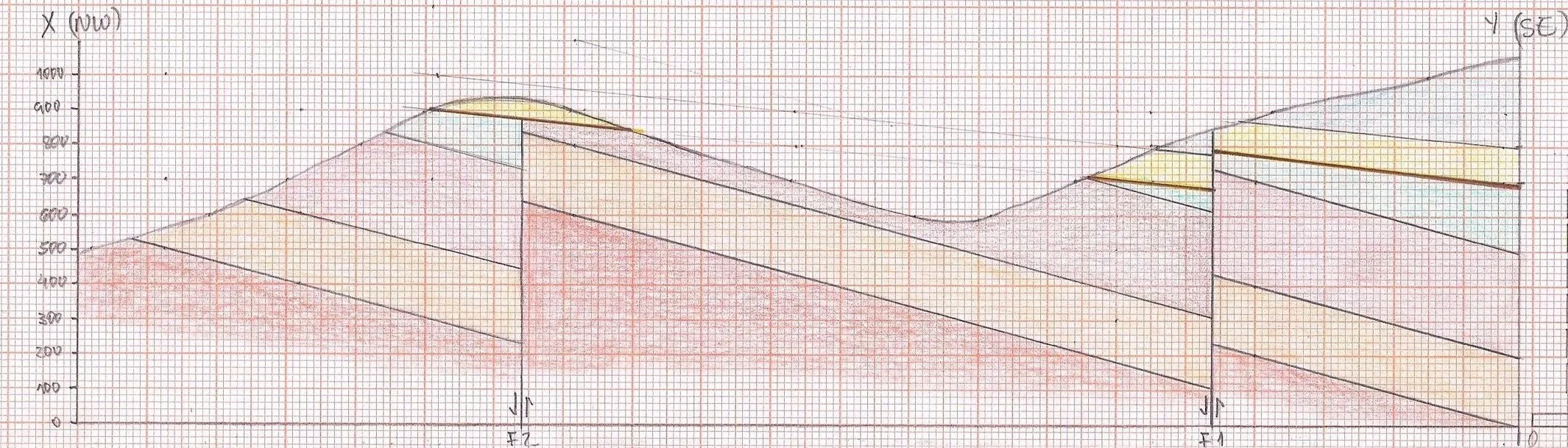

Figura 3: Seção geológica V-W completa respeitando a escala do mapa.

Espessura das camadas:

Er B = 191 m

Er C = 286,5 m

Er G = 99,5 m

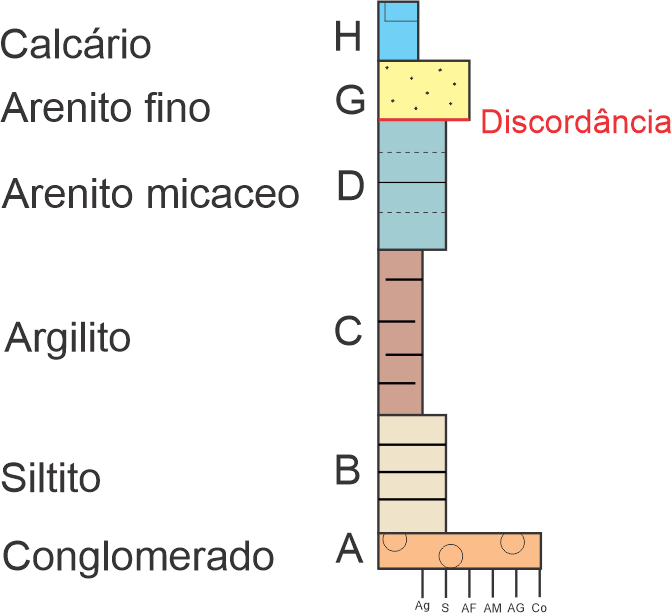

Figura 4: Coluna estratigrafica respeitando a espessura real das camadas e a escala do mapa.

Mapa final (figura 5), legenda (figura 6) e tópicos para texto corrido sobre a geologia da área:

Figura 5: Mapa geológico colorido. Extraído de Bennison & Moseley (2006).

Figura 5:Legenda

Deposição dos sedimentos, da base para o topo, seixos, silte, argia, areia micácea.
Diagênese. Geração de rocha sedimentar conglomerado, siltito, arenito micáceo.
Tectônica, inclinação das camadas (basculamento).
Tectônica rúptil - Falha 1.
Soerguimento e erosão com aplainamento do relevo e geração de discordância.
Deposição de novos sedimentos horizontalizados, da base para o topo, areia, sedimentos carbonáticos.
Diagênese. Geração de rochas arenito e calcário.
Tectônica, inclinação das camadas (basculamento).
Tectônica rúptil - Falha 2.
Soerguimento e erosão atual com relevo aplainado mais elevado a leste com morro testemunho a oeste da área.
