Agora vamos aprender a desenhar um mapa geológico com base em afloramentos conhecidos.

Vamos usar o Problema dos Três Pontos, uma técnica usada na geologia para definir o strike e o dip (mergulho) de um plano geológico a partir de três pontos conhecidos, em diferentes elevações. Com eles, é possível desenhar o plano de contato entre camadas e calcular a orientação desse plano.

Técnica dos Três Pontos para Construção de um Mapa Geológico

Imagine que você verificou no mapa um contato entre um arenito e um conglomerado aparecendo em três lugares diferentes (A, B e C) em um terreno, como na figura 1. Cada ponto está a uma altitude diferente:

Ponto A: 30 metros de altitude,
Ponto B: 40 metros de altitude,
Ponto C: 20 metros de altitude.

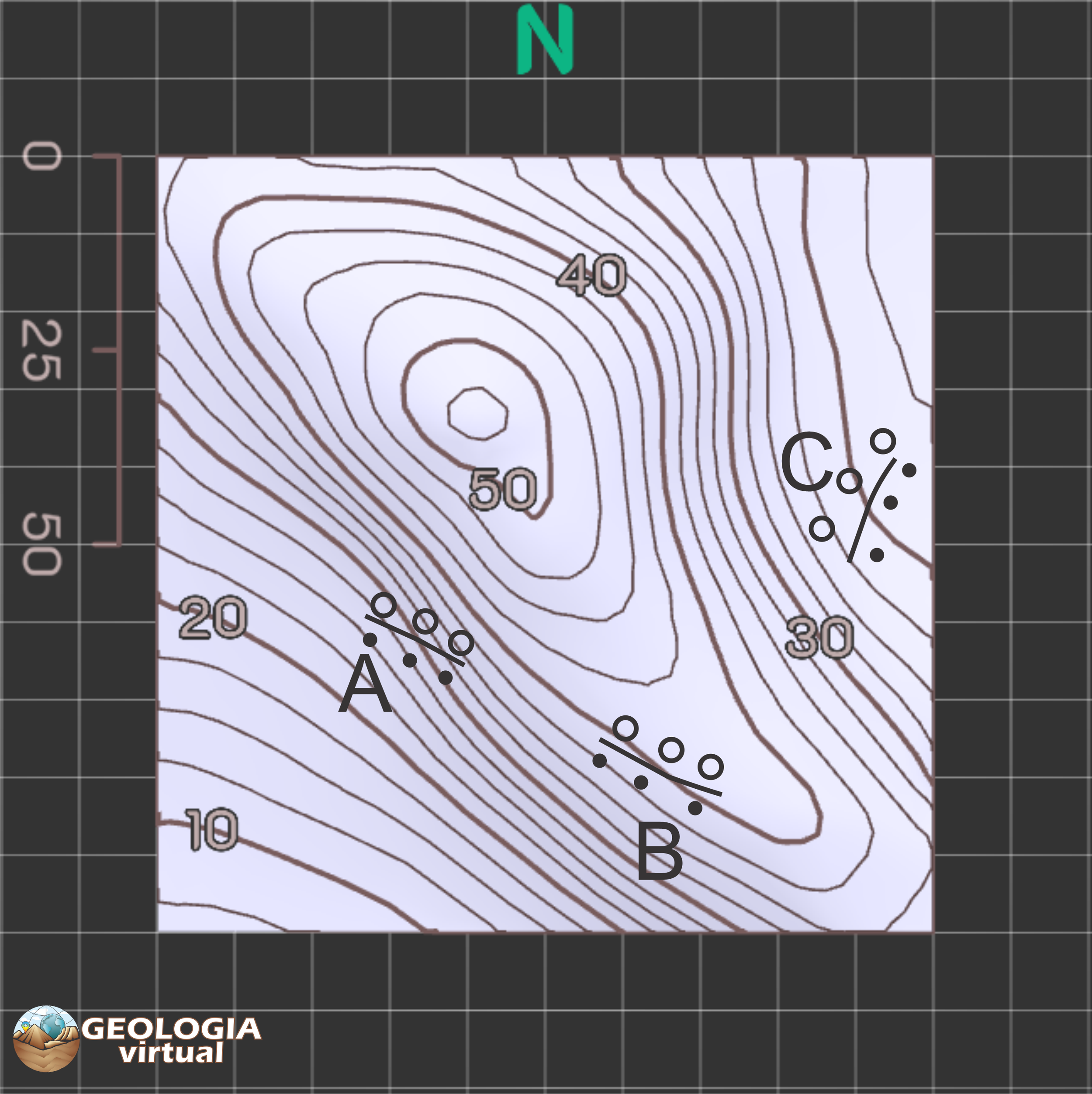

Figura 1: Mapa topográfico com contato conglomerdo-arenito nos pontoa A, B e C.

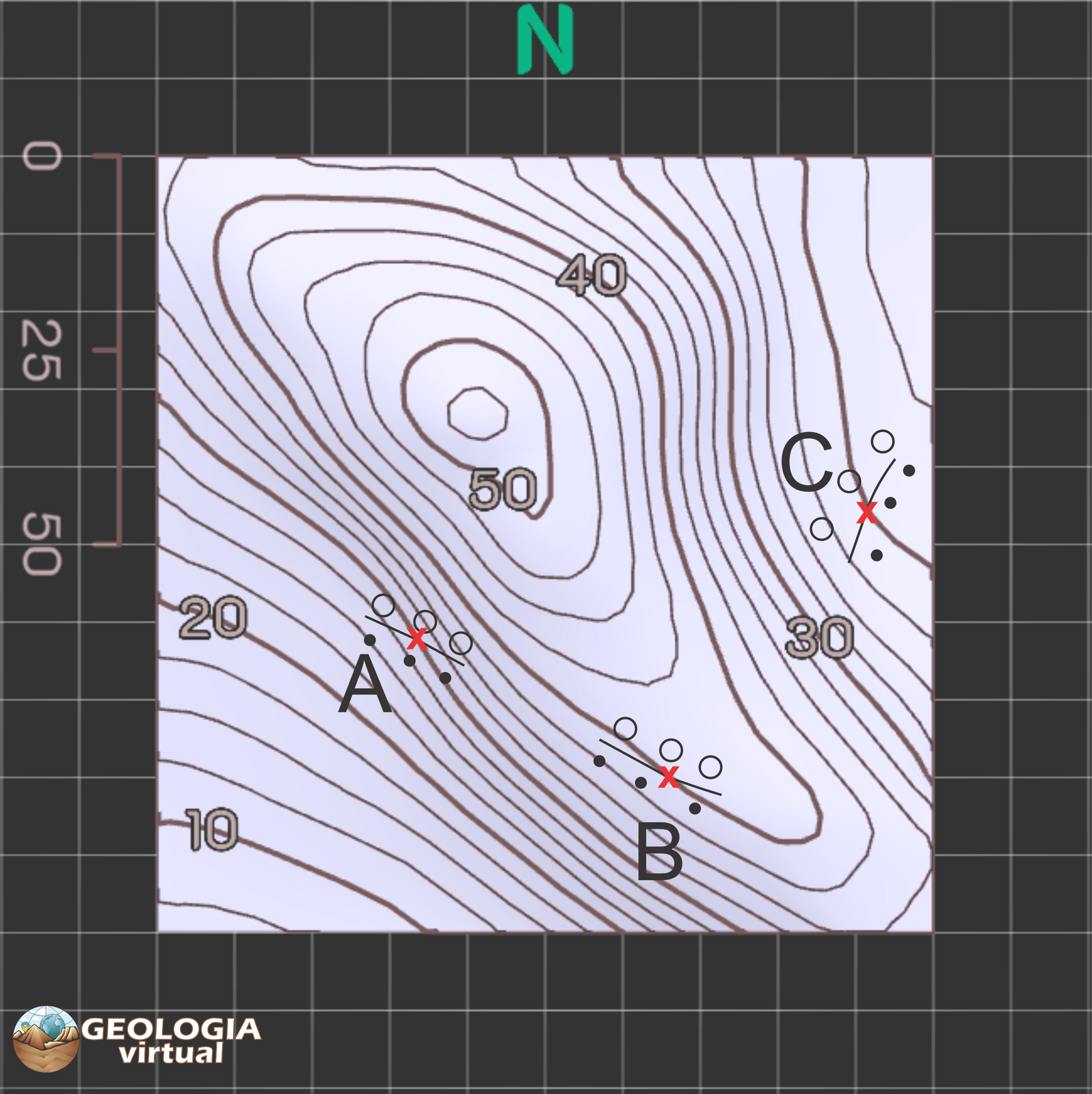

Agora, vamos usar esses três pontos para descobrir a orientação da LS do contato entre o Conglomerado (Co) e o Arenito (Ar) no mapa. Confira os passos abaixo na Animação 1.

Usando as altitudes dadas, trace uma reta conectando os pontos de maior e menor altitude: o ponto B (40 m) e o ponto C (20 m).
Sabendo que uma LS passa por dois pontos com a mesma cota, trace a linha CoAr 30. Ela passará pelo ponto A (30 m) e pelo ponto médio entre as cotas 20 (ponto C) e 40 (ponto B), que também é a cota 30.
Depois de traçar a primeira LS (CoAr 30), as outras serão paralelas a ela, passando pelos pontos B e C.
Com a distância entre as linhas definida, você pode traçar todas as LS do contato (CoAr) possíveis.

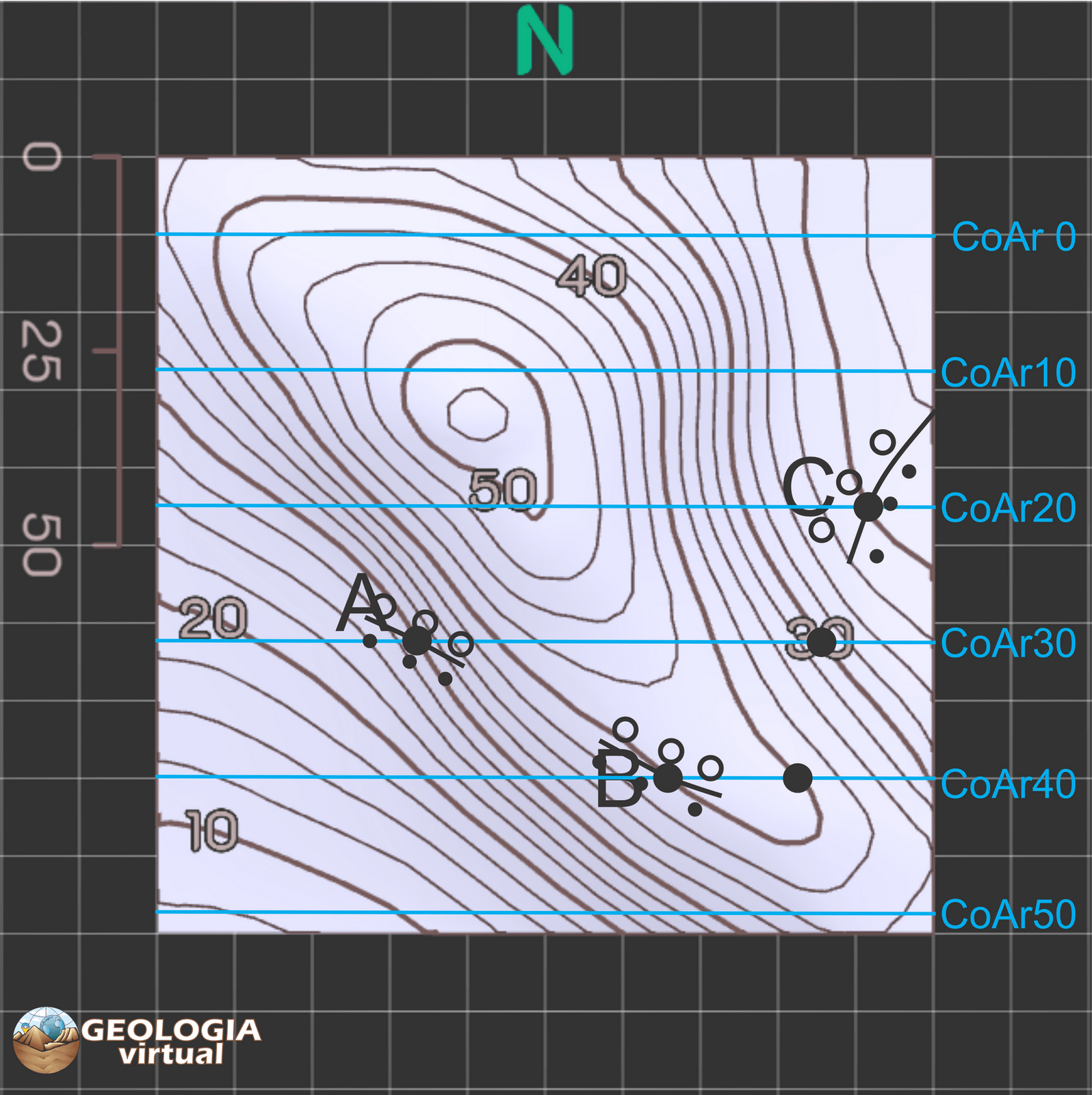

Animação 1: Passoa passo para definir as LS do contato conglomerdo-arenito (CoAr).

Com todas as Linhas de Strike (CoAr) traçadas no mapa, agora é possível desenhar o contato geológico. Siga os passos mostrados na Animação 2 e descritos abaixo:

Marcar os pontos onde o contato aflora:
As LS mostram onde o contato está posicionado no espaço. Quando uma dessas linhas cruza uma curva de nível com a mesma altitude, isso indica que o contato aflora (ou aparece) no mapa. Assim, você pode marcar todos os pontos onde o contato CoAr aflora.
Desenhar o contato:
A partir desses pontos de afloramento, desenhe o contato geológico "ligando" os pontos (subindo e descendo pela topografia) seguindo a regra dos V's para identificar como o contato interage com o relevo.

Animação 2: Desenho do contato passando pelos pontos de afloramento.

Ao desenhar o contato geológico, fique atento ao ponto onde uma LS cruza uma linha topográfica com a mesma cota — esse é o ponto de afloramento. Partindo desse ponto, o traçado pode seguir apenas dois "caminhos": continuar na direção onde os valores da LS e da linha topográfica (cota) aumentam ou seguir na direção onde ambos diminuem.

Esse padrão de aumento ou diminuição define a orientação do contato, como mostrado na Figura 2 e exemplificado na Animação 3.

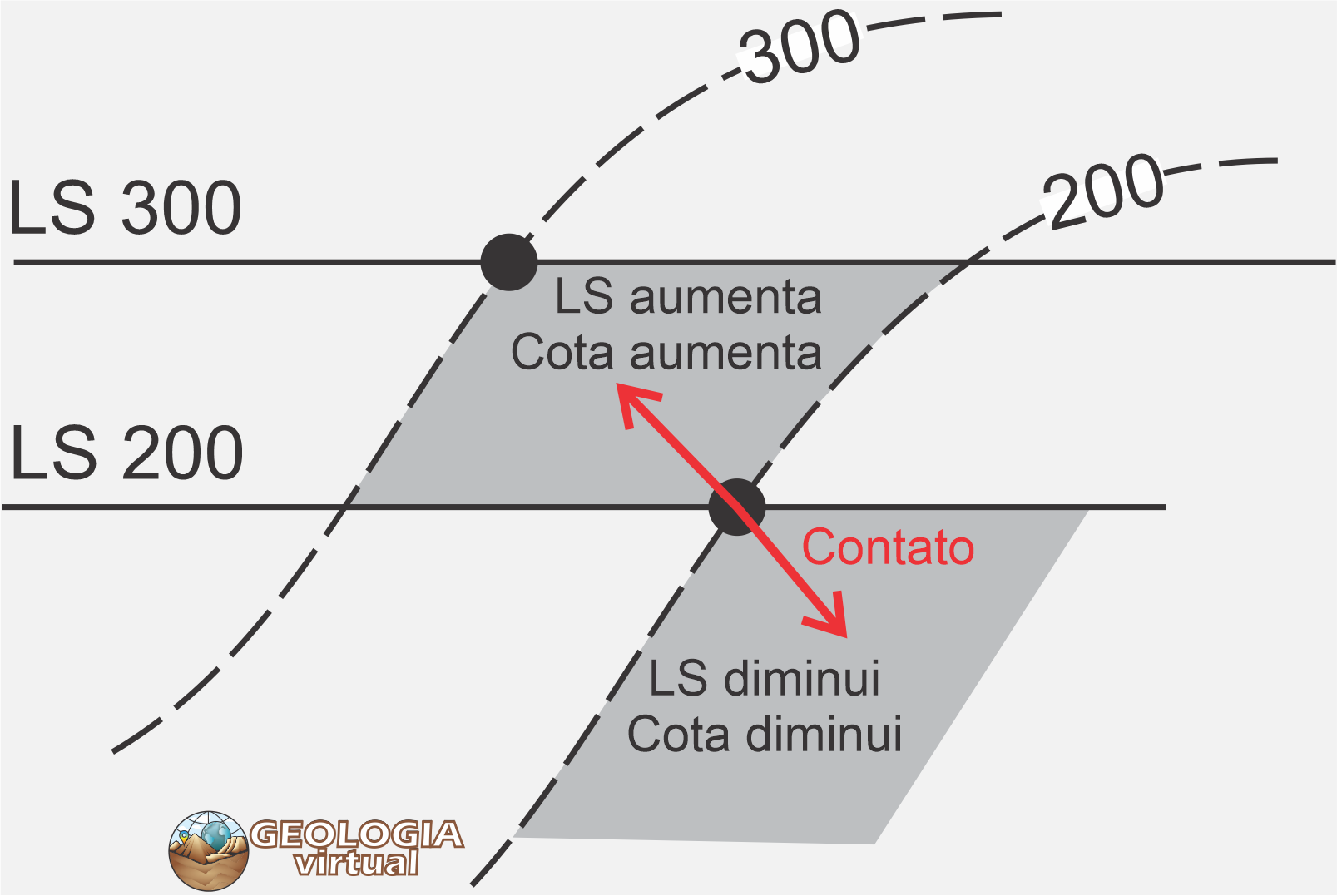

Figura 2: Esquema mostrando como, a partir do ponto de contato entre a LS e a linha topográfica, o contato geológico segue o caminho onde os valores das LS e da cota aumentam ou diminuem juntos.

Animação 3: Desenho do contato geológico com base nas LS.
