7. Discordância
Enunciado:
1. Indique a discordância no mapa (Figura 1).
2. Trace e identifique TODAS as linhas de strike no mapa.
3. Determine a atitude das camadas e o ângulo de mergulho aparente ao longo da seção V-W.
4. Calcule a espessura real das camadas.
5. Construa a coluna estratigráfica.
6. Construa a seção V-W.
7. Escreva um texto explicativo sobre a geologia local.
8. É possível encontrarmos a camada de carvão em furos situados nos pontos A, B e C?
9. Se sim, calcule a profundidade necessária para atingirmos essa camada.
10. Se não, sugira uma explicação para a ausência desta camada de carvão.
Figura 1: Mapa geológico. Extraído de Bennison & Moseley (2006).
Resolução:
Observe o mapa (Figura 2), destaque a discordância, trace as LS e faça as medidas necessárias para os cálculos.
⚠️ A LS da camada de carvão será igual à LS do contato MN (CMN).

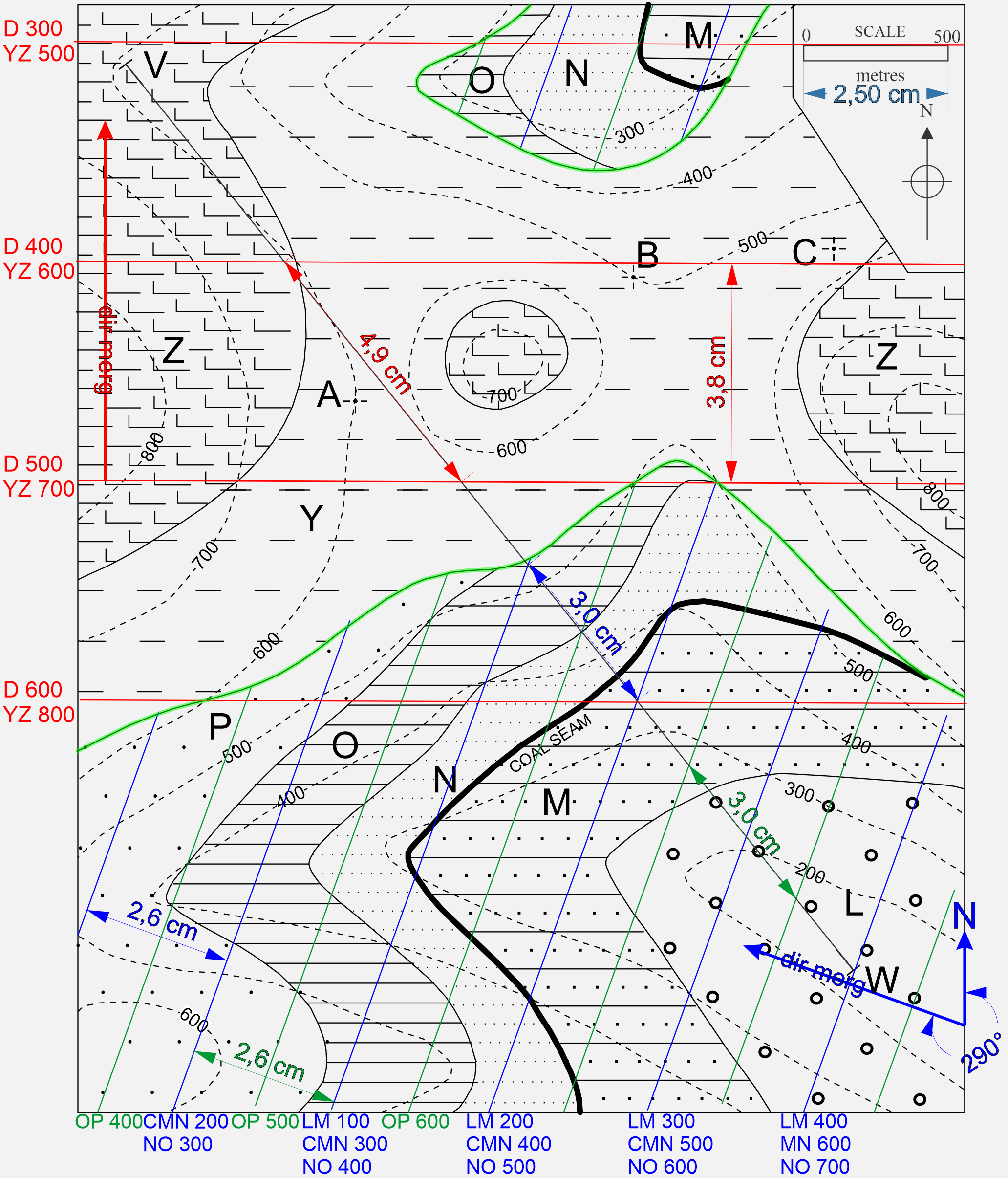

Figura 2: Em verde, discordância indicada no mapa. Em azul e vermelho, linhas de strike das camadas inferiores, superiores e discordância, todas identificadas, paralelas e equidistantes entre si.
Faça os cálculos, construa a coluna estratigráfica (Figura 3) e a seção X-Y (Figura 4).
ATITUDES:
Superiores:
tg r = 100/760 = 0,13 => 360/7
tg a = 100/980 = 0,1 => 5,7°
Inferiores:
tg r = 100/500 = 0,2 => 290/11
tg a = 100/600 = 0,16 => 9°
ESPESSURA:
cos 7 = 0,99; cos 11= 0,98
EZ = ~200 x 0,99 = 198 m (1,0 cm)
EY = 200 x 0,99 = 198 m (1,0 cm)
EP = ~100 x 0,98 = 98 m (0,5 cm)
EO = 150,6 x 0,98 = 147,5 m (0,7 cm)
EN = 100 x 0,98 = 98 m (0,5 cm)
EM = 200 x 0,98 = 196 m (1,0 cm)
EL = ~200 x 0,98 = 196 m (1,0 cm)
Figura 3: Coluna estratigrafica respeitando a espessura real das camadas e a escala do mapa.
SEÇÃO X-Y

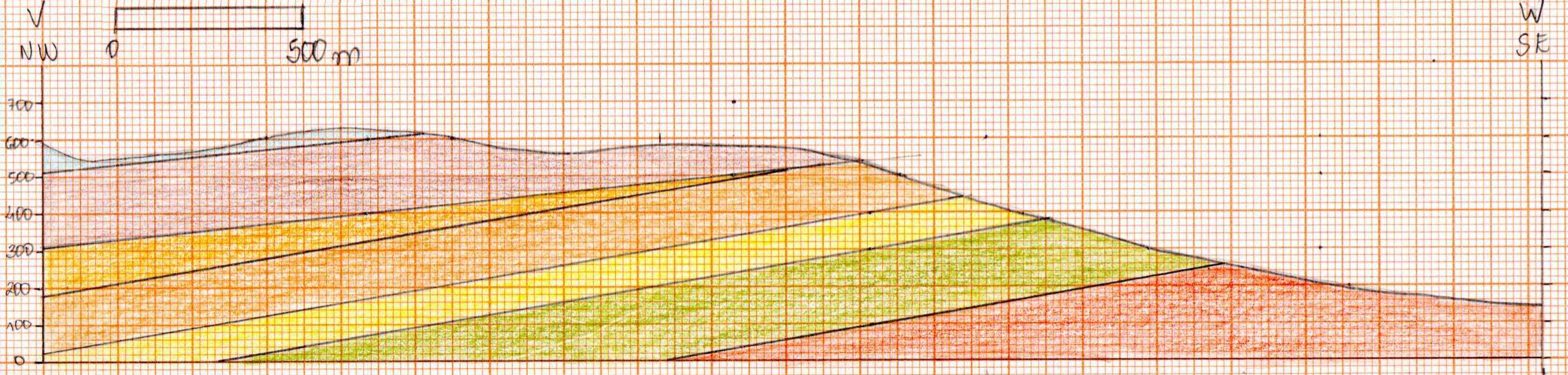

Figura 4: Seção geológica V-W completa.
Para descobrir se a camada de carvão aparece nos furos A, B e C, é preciso considerar:
a cota de cada ponto;
a cota de da camada de Carvão (C) em cada furo;
a cota da Discordância (D) em cada furo.
Siga os passos abaixo:
Trace a LS do carvão passando pelos pontos A, B e C, como no mapa a seguir (Figura 5).
Comece pelo ponto A: desenhe uma LS paralela à LS original do carvão (C) que passe pelo ponto A. Perceba que esta nova linha ficará entre as LS C100 e C200.
Determine o valor da nova LS no ponto A.
A distância entre as LS C100 e C200 é de 2,6 cm. Como a distância entre a LS C100 e a nova linha é de 1,3 cm, ou seja, exatamente no meio entre C100 e C200, o valor da nova LS no ponto A é C 150.
Regra de três simples:
2,6 cm → 100 m
1,3 cm → x
x = 50 m.
Assim, o valor ao da LS (C100) no ponto A é: 100 + 50 = 154 m (C 150)
Repita o mesmo raciocínio para os pontos B (C 300) e C (C 423) . Use a regra de três, quando necessário.
Repita todo o processo para definir o valor das LS da Discordância (D) passando pelos pontos A (D 463), B (D 406) e C (D 387).

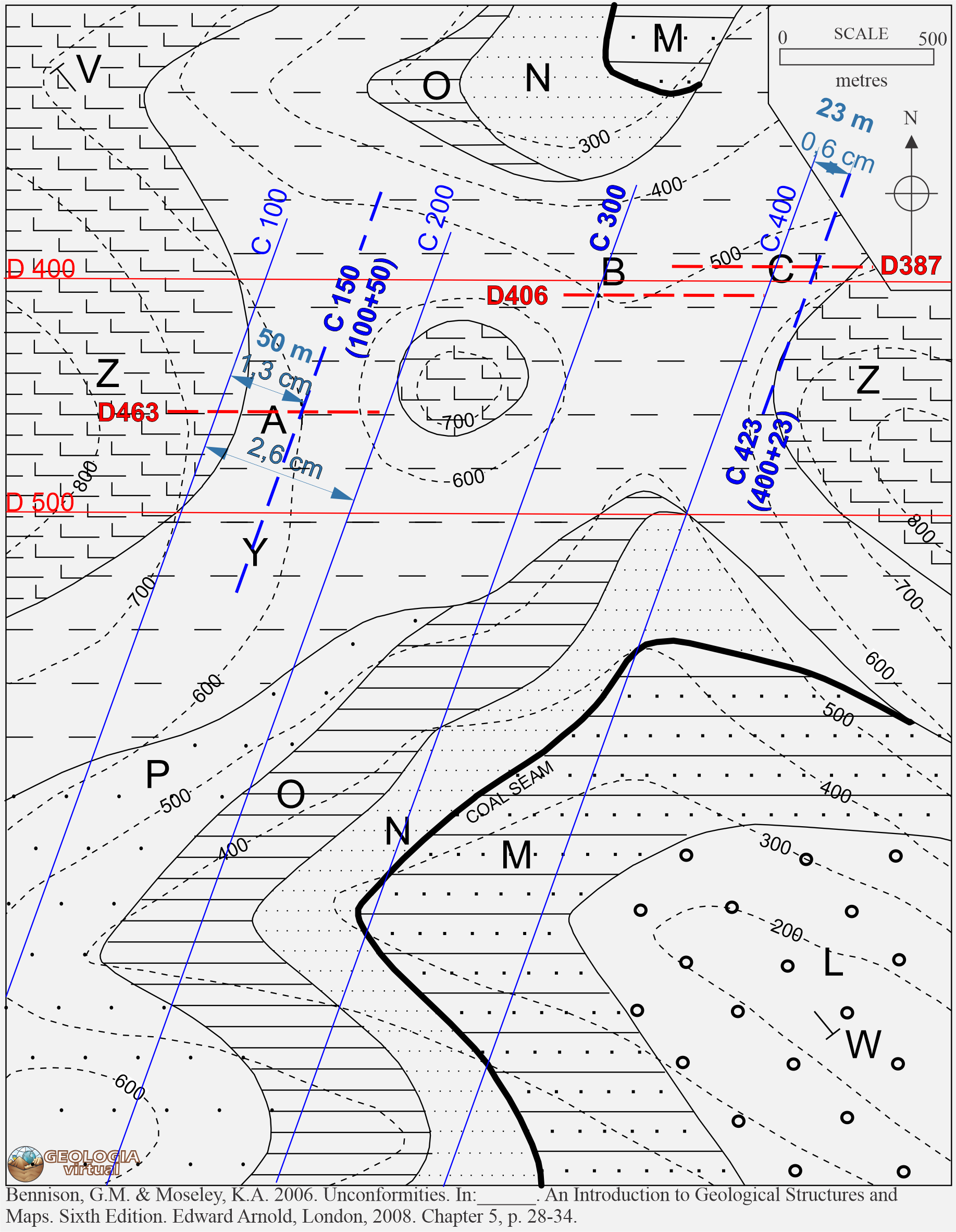

Figura 5: Uso das LS do carvão e da discordância para verificar se é possível encontrar a camada de carvão nos furos A, B e C.
Vejamos se é possível encontrarmos a camada de carvão em furos situados nos ponto A, B e C.
FURO A
Furo na cota 600 m
Carvão na cota 150 m
Discordância na cota 463 m
Assim, o Carvão está a 450 m de profundidade, 313 m abaixo da discordância e não foi erodido por ela.
FURO B
Furo na cota 500 m
Carvão na cota 300 m
Discordância na cota 406 m
Assim, o Carvão está a 200 m de profundidade, 106 m abaixo da discordância e não foi erodido por ela.
FURO C
Furo em uma cota entre 500 e 600 m, algo em torno de 560 m.
Carvão na cota 423 m
Discordância na cota 387
Assim, o carvão estaria a 137 m de profundidade neste local. No entanto, a discordância cortou as camadas inferiores até a cota 387 m, erodindo completamente a camada de carvão no furo C.
Finalize o mapa e a legenda (Figuras 6 e 7).

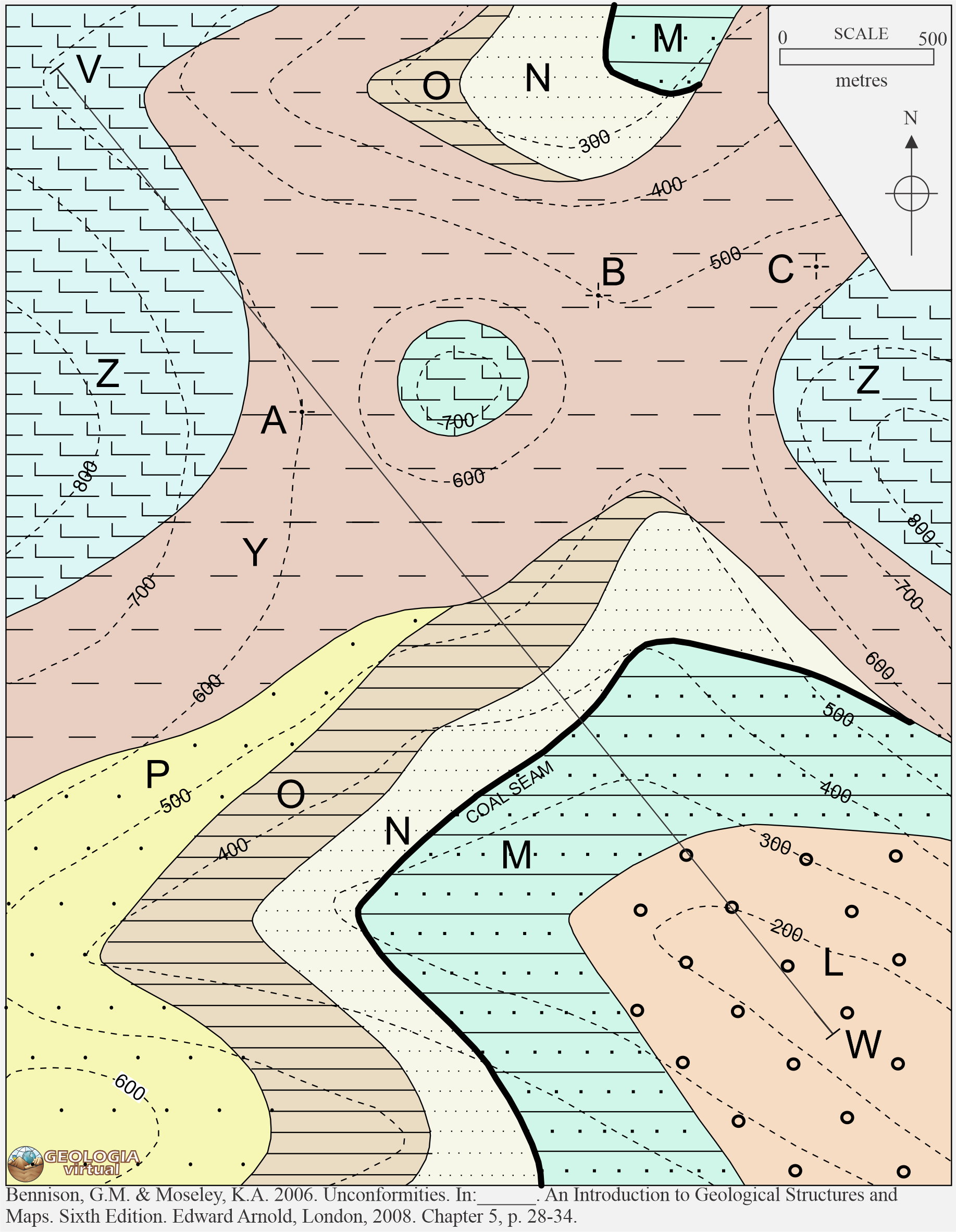

Figura 6: Mapa geológico colorido. Extraído de Bennison & Moseley (2006).
Figura 7: Legenda.
