Enunciado:

1. Indique a discordância no mapa (Figura 1).

2. Trace e identifique TODAS as linhas de strike no mapa.

3. Determine a atitude das camadas. Determine o ângulo de mergulho aparente ao longo da seção X-Y.

4. Calcule a espessura real das camadas.

5. Construa a coluna estratigráfica.

6. Construa a seção X-Y

7. Escreva um texto explicativo sobre a geologia local.

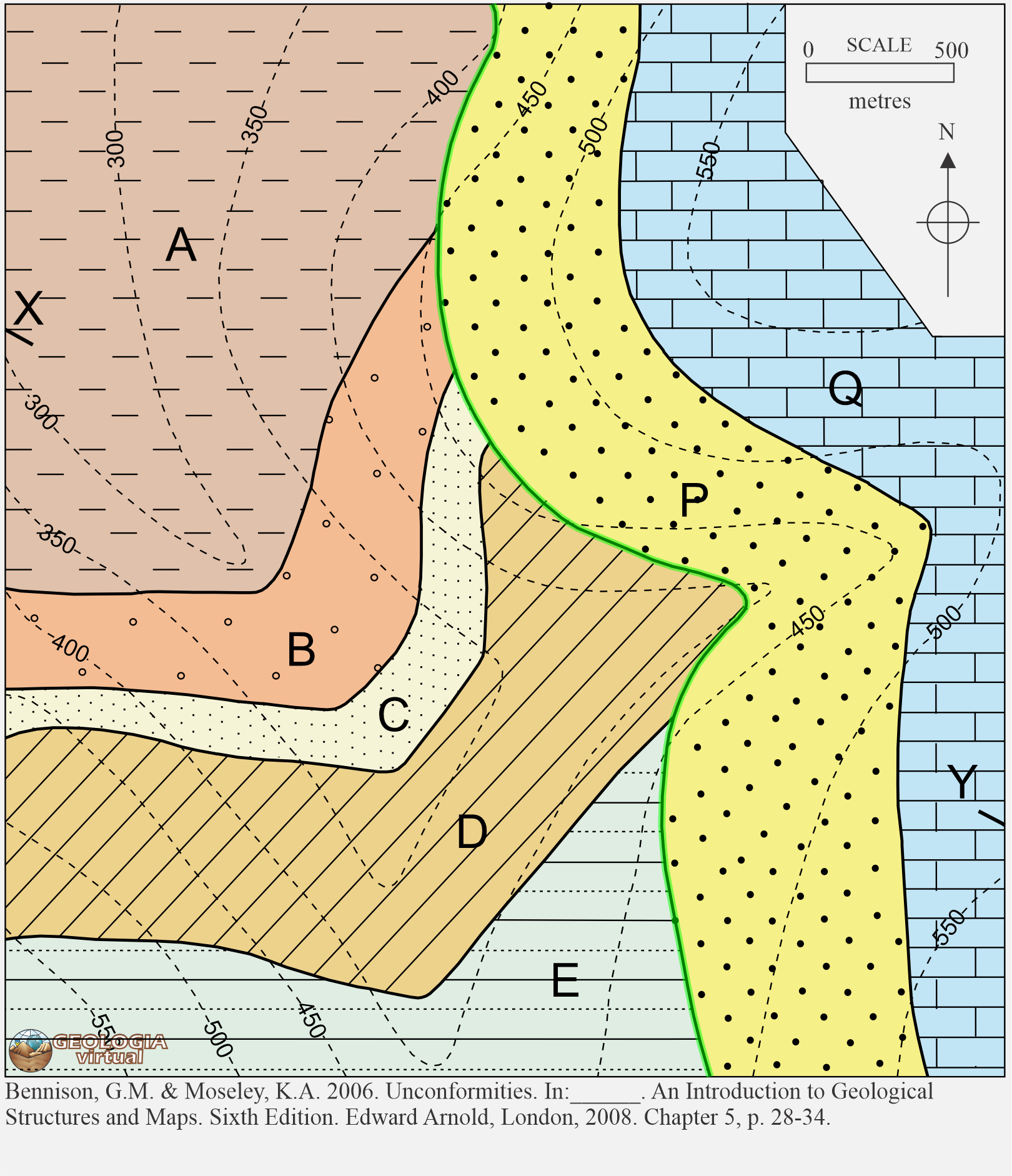

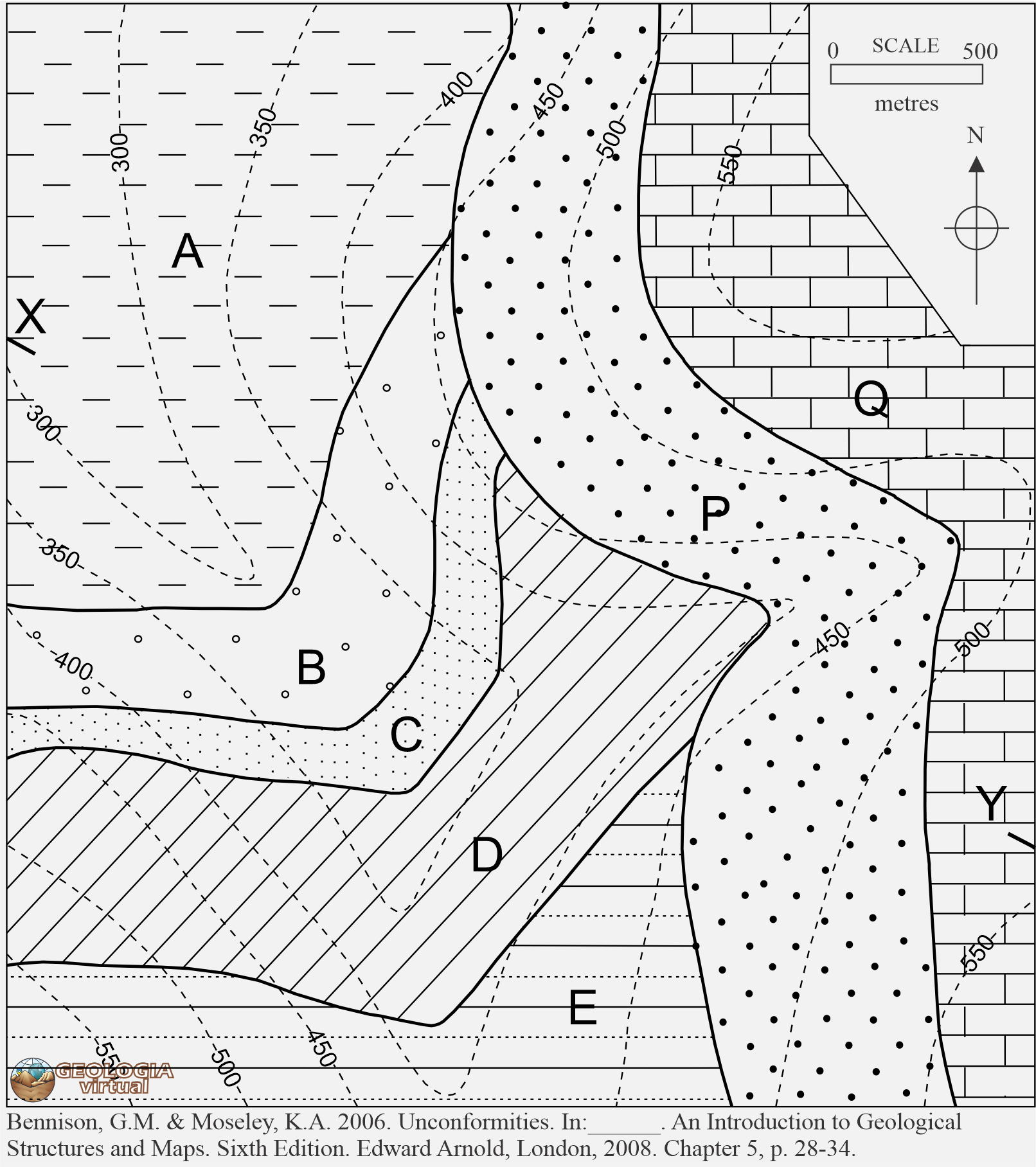

Figura 1: Mapa geológico. Extraído de Bennison & Moseley (2006).

Resolução:

Passo 1: Observe o mapa e destaque a discordância.

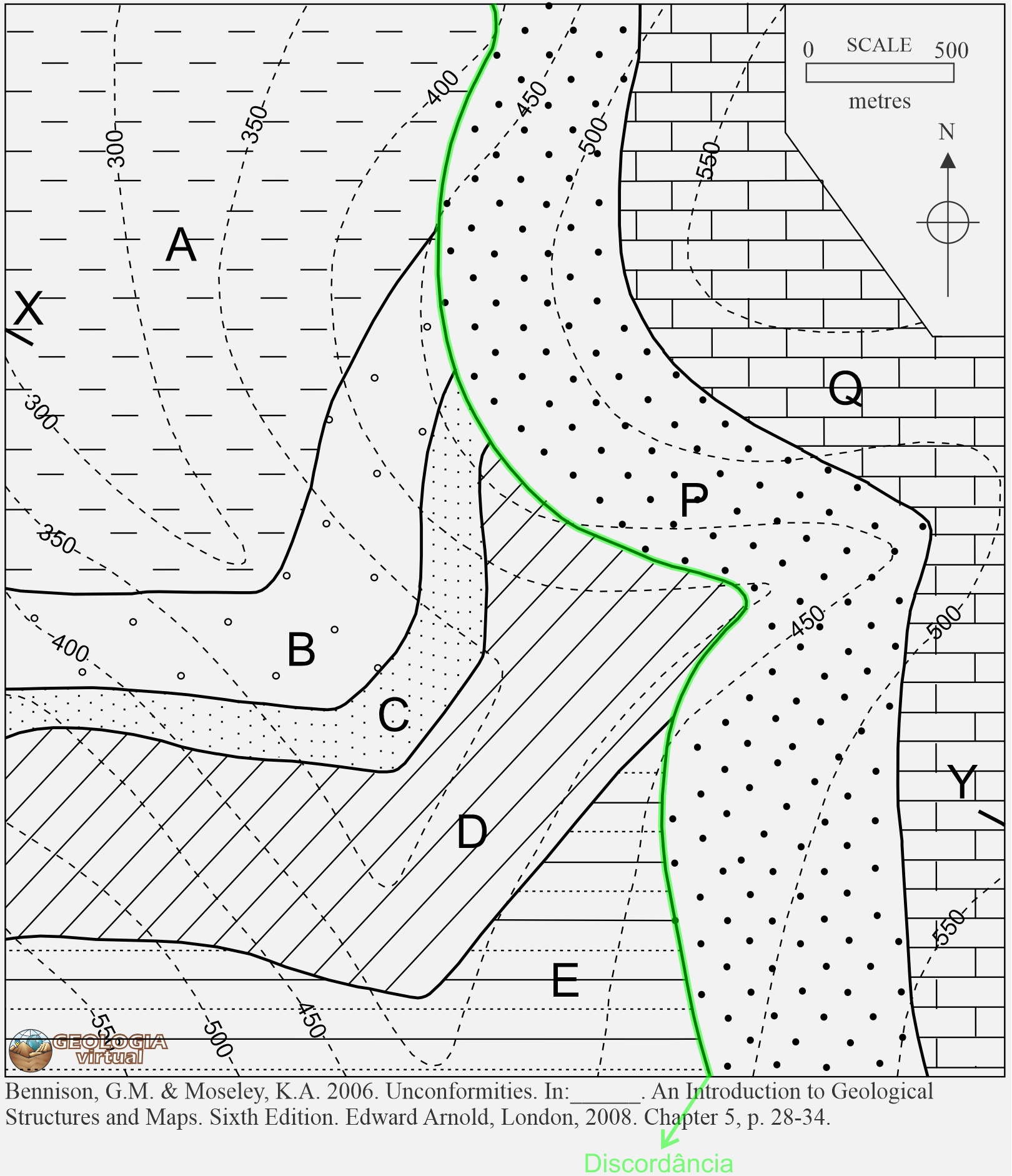

Figura 2: Em verde, discordância indicada no mapa.

Passo 2: Trace as LS e faça as medidas necessárias para os cálculos. Note que existem dois conjuntos de LS diferentes. Isso acontece porque há duas sequências sedimentares separadas por uma discordância, que também tem sua própria LS. Neste exercício, LS da discordância (D) coincide com a LS PQ.

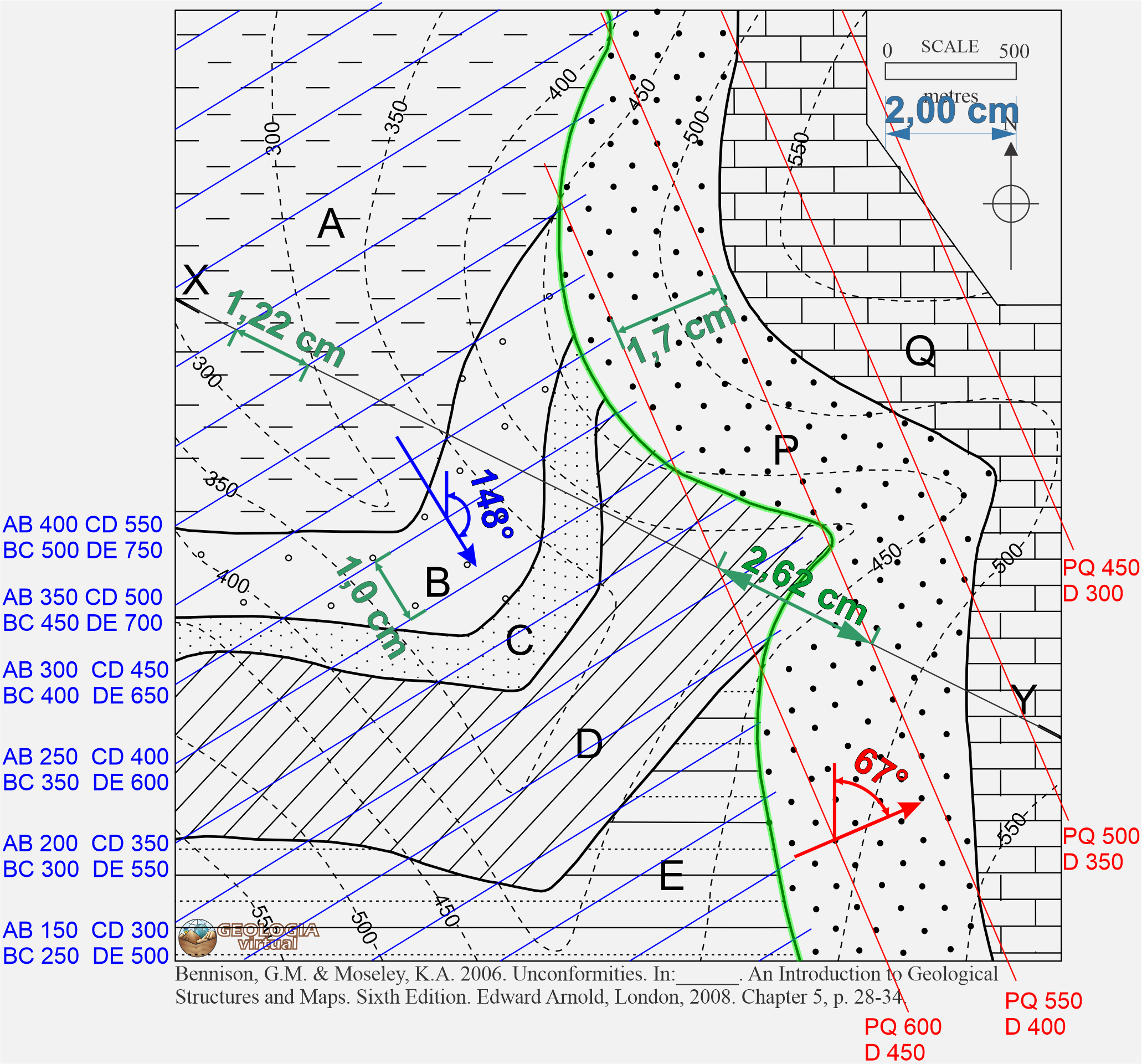

Figura 3: Em azul e vermelho, linhas de strike das camadas inferiores, superiores e discordância, todas identificadas, paralelas e equidistantes entre si.

Passo 3: Faça os cálculos e construa a coluna estratigráfica.

ESPESSURA:

cos 6 = 0,99; cos 11= 0,98

EP = 150 x 0,99 = 148,5 m (0,6 cm)

EQ = 150 x 0,99 = 148,5 m (0,6 cm)

EA = ~250 x 0,98 = ~245 m (~0,9 cm)

EB = 100 x 0,98 = 98 m (0,4 cm)

EC = 50 x 0,98 = 49 m (0,2 cm)

ED = 200 x 0,98 = 196 m (0,8 cm)

EE = ~50 x 0,98 = ~49 m (~0,2 cm)

ATITUDES:

Superiores:

tg r = 50/425 = 0,11 => 67/6

tg a = 50/650 = 0,07 => 4°

Inferiores:

tg r = 50/250 = 0,2 => 148/11

tg a = 50/300 = 0,16 => 9°

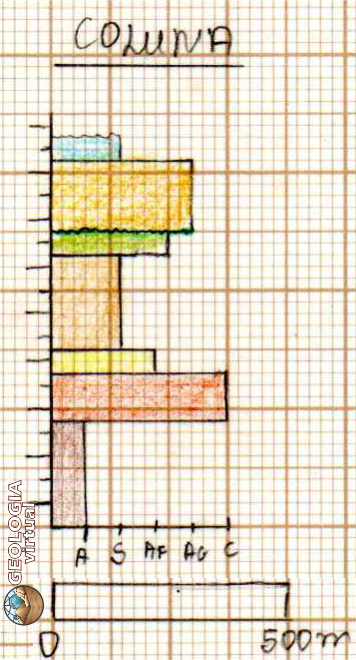

Figura 4: Coluna estratigrafica respeitando a espessura real das camadas e a escala do mapa.

Passo 4: Construa a seção X-Y.

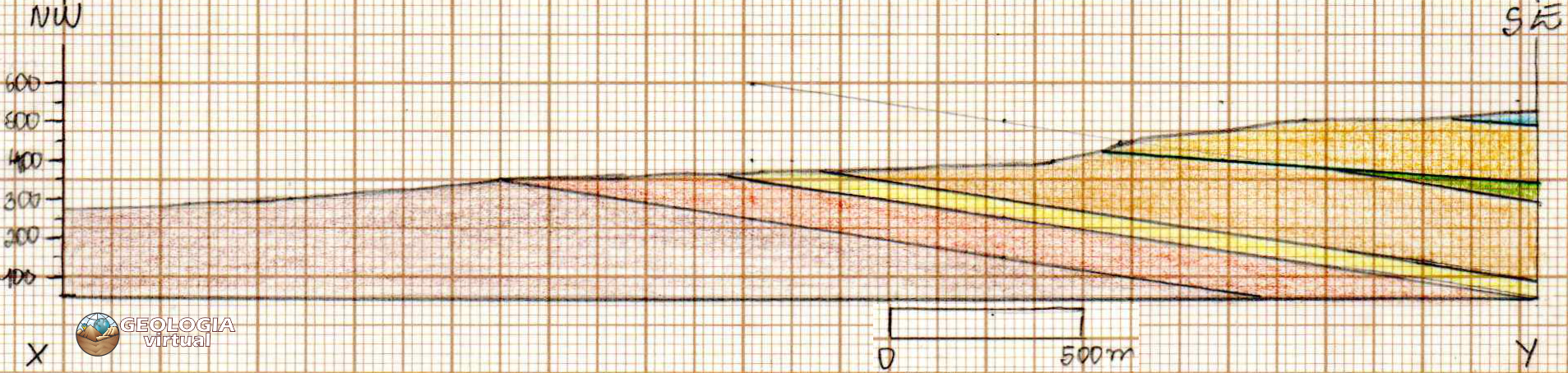

Figura 5: Seção geológica X-Y completa.

Passo 5: Ao fim, colora o mapa e construa a Legenda.

Figura 6: Mapa geológico colorido. Extraído de Bennison & Moseley (2006).

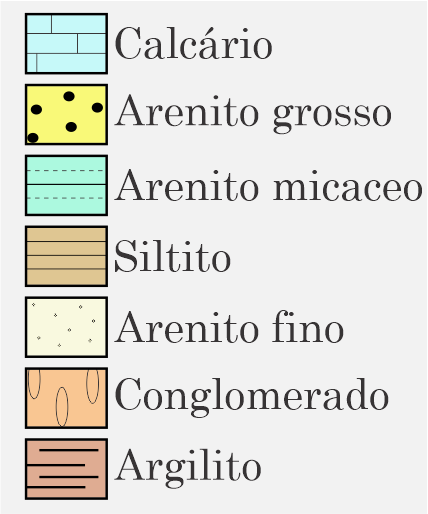

Figura 7: Legenda.
