6. Três Pontos
Enunciado:
1. Trace e identifique todas as linhas de strike no mapa (Figura 1).
2. Complete o mapa geológico.
3. Determine a atitude das camadas
4. Calcule a espessura real das camadas.
5. Trace e construa uma seção A-B.
6. Determine o ângulo de mergulho aparente ao longo da seção A-B.
7. Construa a coluna estratigráfica.
8. Identifique, no mapa, 'morro testemunho' e 'janela'.
9. Escreva um texto corrido sobre a geologia da área.

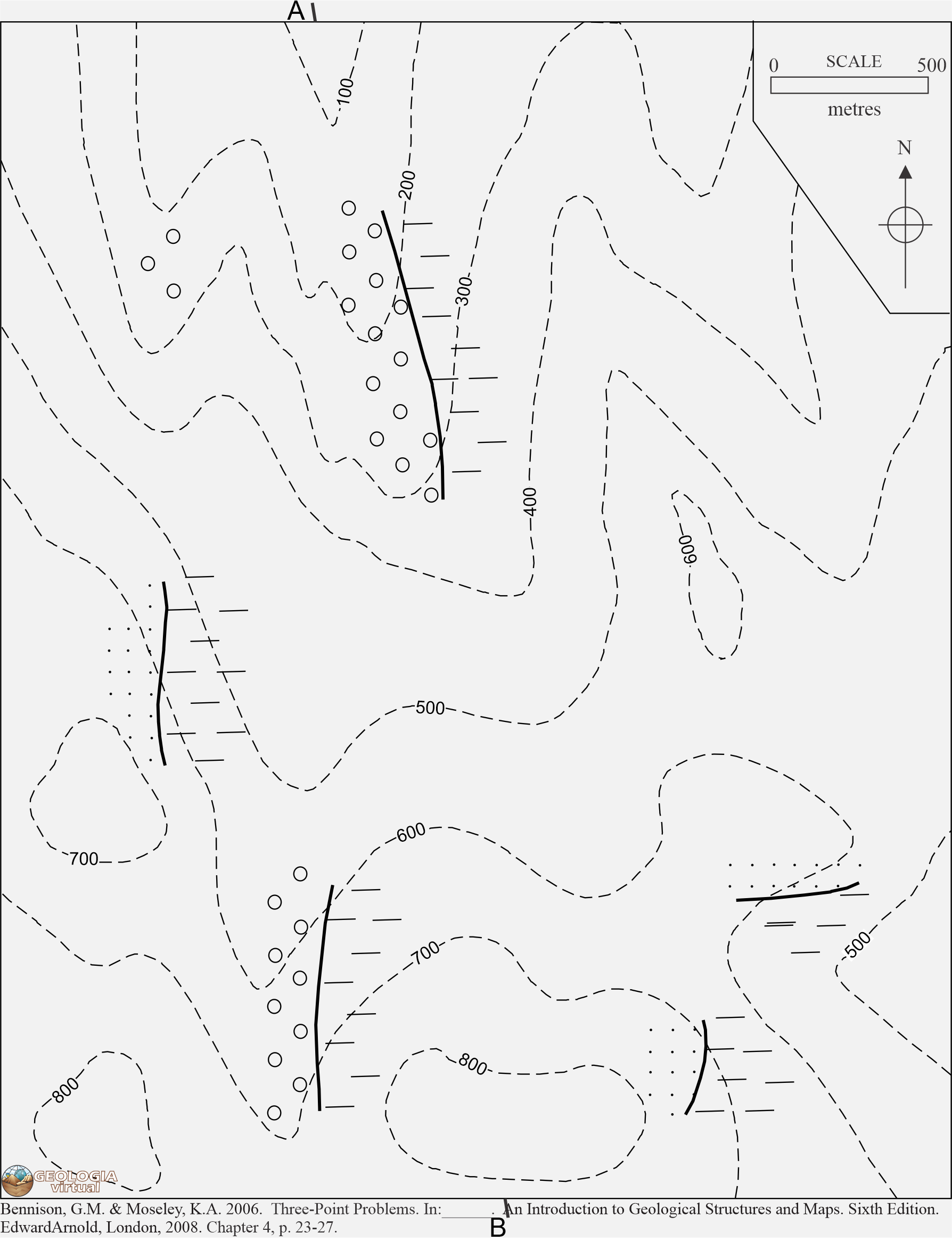

Figura 1: Mapa com aflormanento de Conglomerado (Co), Argilito (Arg) e Arenito (Ar)
Resolução:
Identifique dois contatos iguais de mesma cota e trace as linhas de strike. Em seguida, complete o mapa como na Figura 2.
Como mapa completo é possivel identificar Janela (J) e Morro Testemunho (MT)
Faça os cálculo e defina:
Atitude: 23/11
Mergulho aparente: 9°
Espessura real:
Argilito = 98,1m (0,49 cm)
Arenito = 39m (0,2 cm)
Figura 2: Mapa geológico completo.
Construa a seção geológica A-B, a coluna estratigráfica e a legenda, como nas Figuras 3 e 4.
Figura 3: Seção A-B completa.

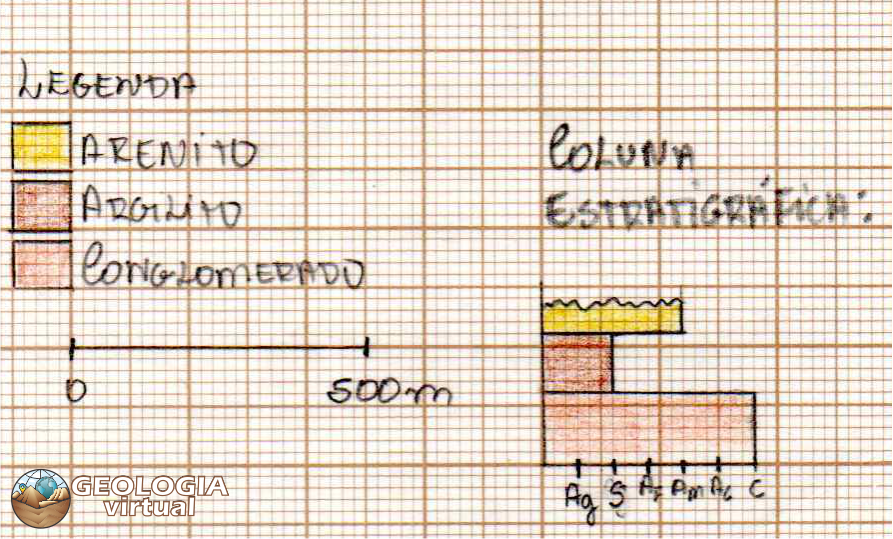

Figura 4: Legenda e coluna Estratigráfica.
