Mapa 1

Baixar os mapas 1 e 2

Enunciado:

A camada Pennsylvanian possui 500 m de espessura e sua base encontra-se na cota 2250 m.

As camadas Lower e Middle Permian juntas têm 250 m de espessura.

Com base nas informações dadas, complete a seção geológica e construa uma coluna estratigráfica.

Passo 1: Analisar o mapa
- Identificar geomorfologia: encontre os vales a partir das drenagem;
- Identificar sequência estratigráfica: com base na legenda temos (1) Pre-Pennsylvanian como base e (4) Upper Permian como topo da sequência.

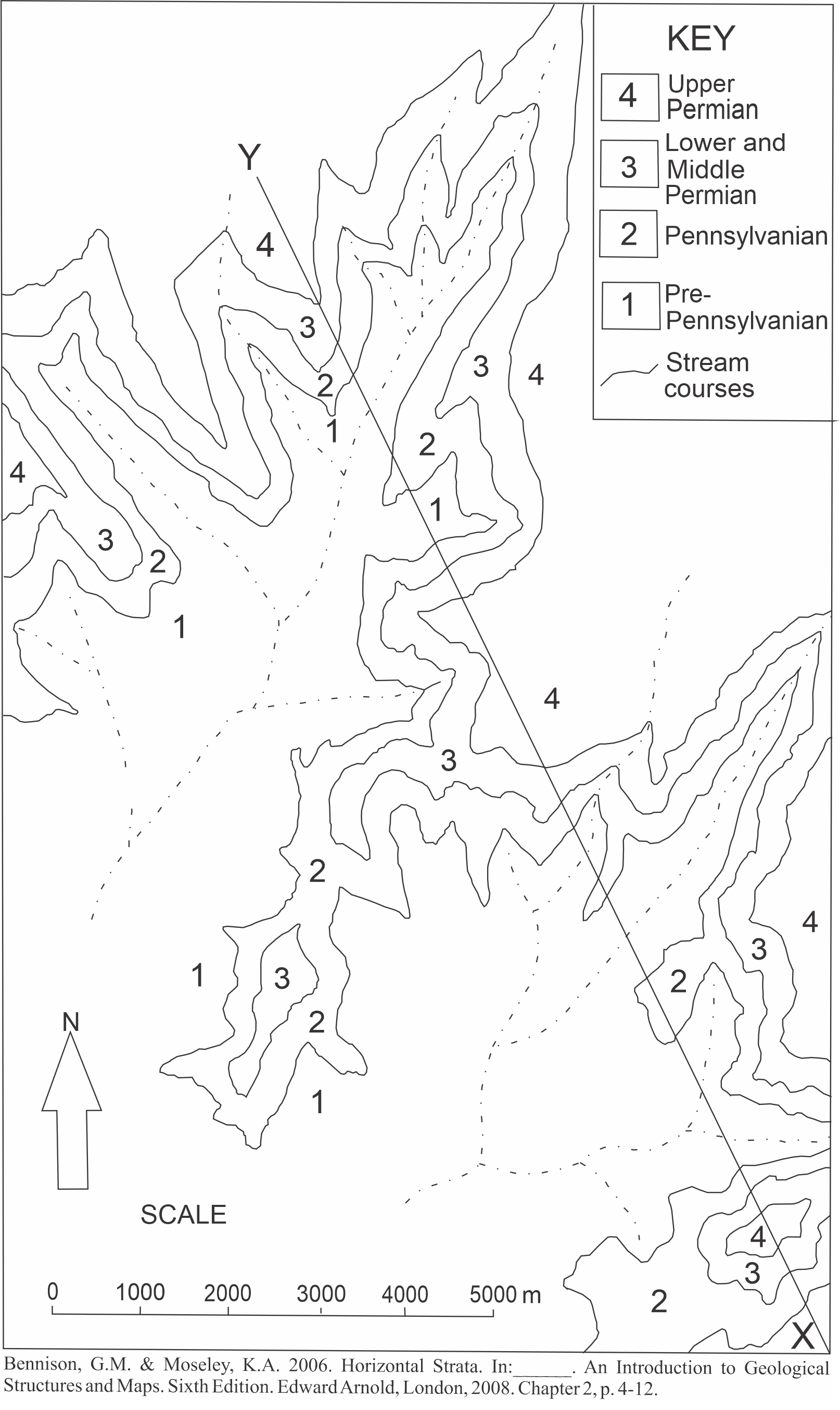

Figura 1: Mapa geológico simplificado da área Bright Angel, Grand Canyon, Arizona.

Passo 2: Inserir os dados no mapa
- Colorir o mapa como na Figura 2. Isso facilita a visualização da distribuição das camadas.
- Definir as cotas dos contatos entre as camadas a partir das informações dadas no enunciado, ver Figura 3.

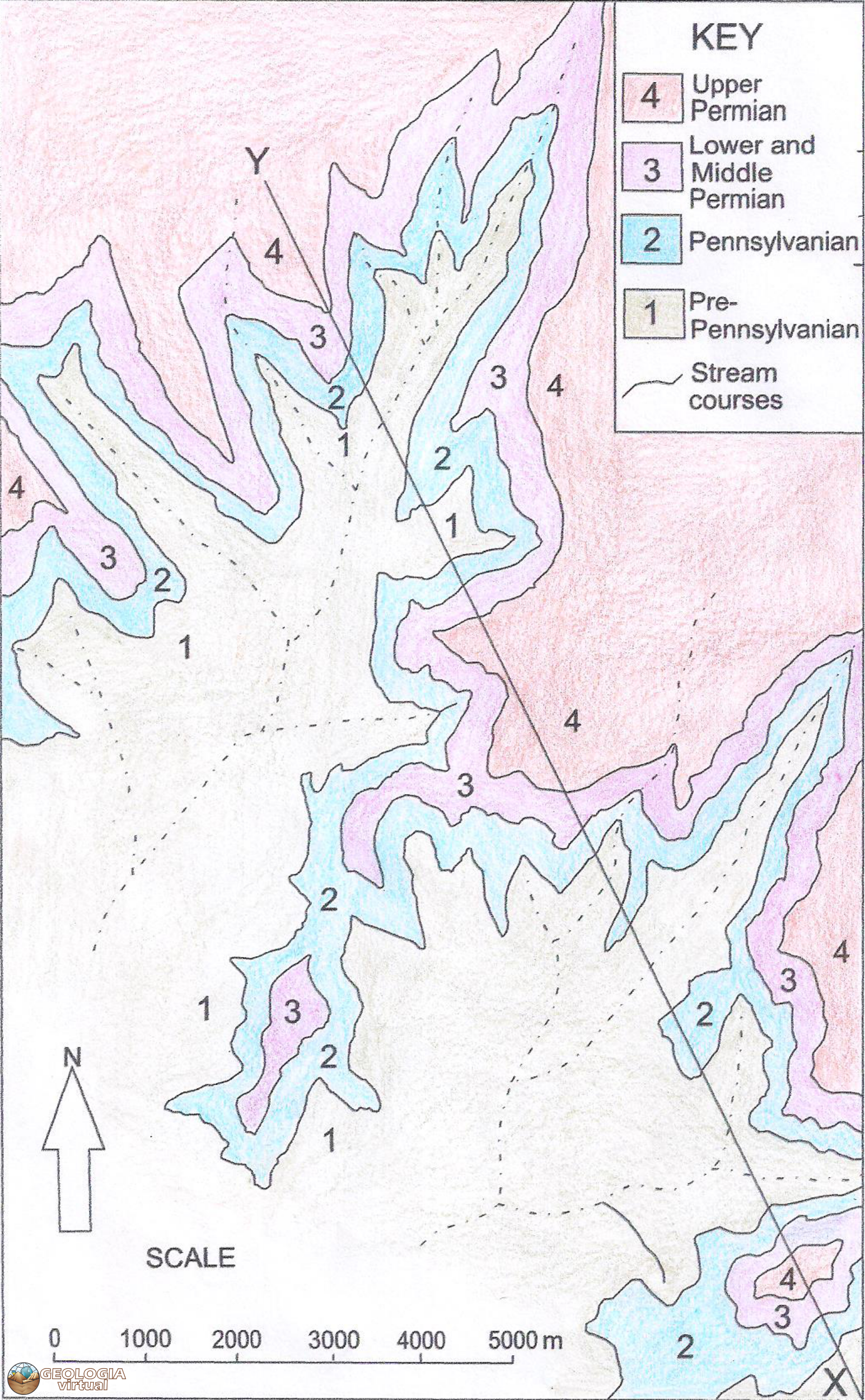

Figura 2: Mapa geológico colorido. Extraído de Bennison & Moseley (2006).

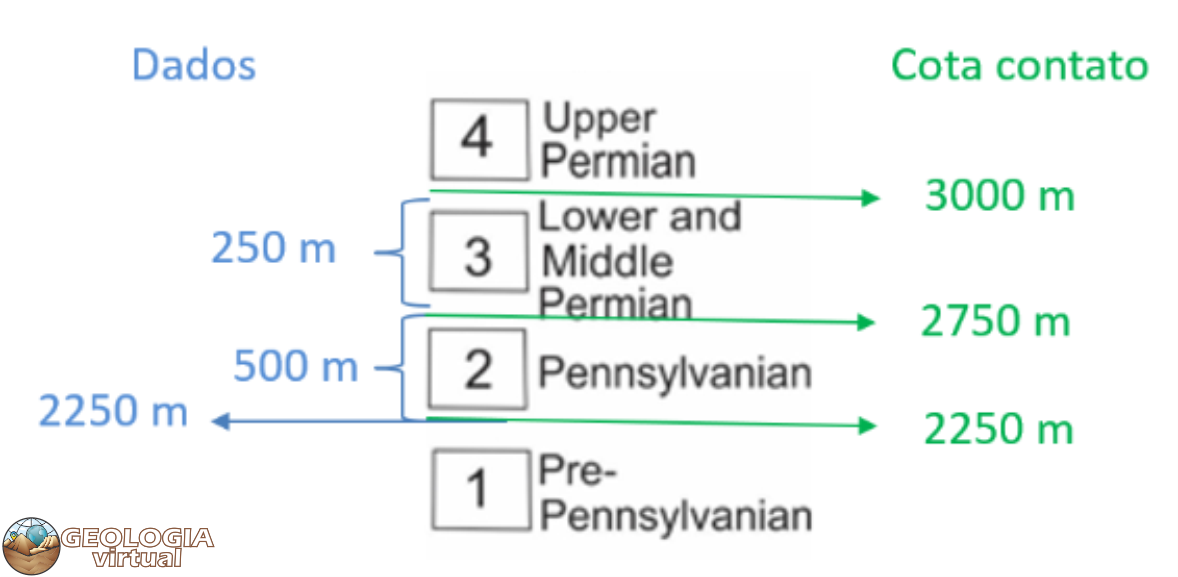

Figura 3: Definição das cotas de cada contato a partir dos dados fornecidos

Passo 3: Completar a seção Geológica X-Y
- Completar a seção traçando os contatos horizontais na cota correspondente, como mostra a Figura 4.

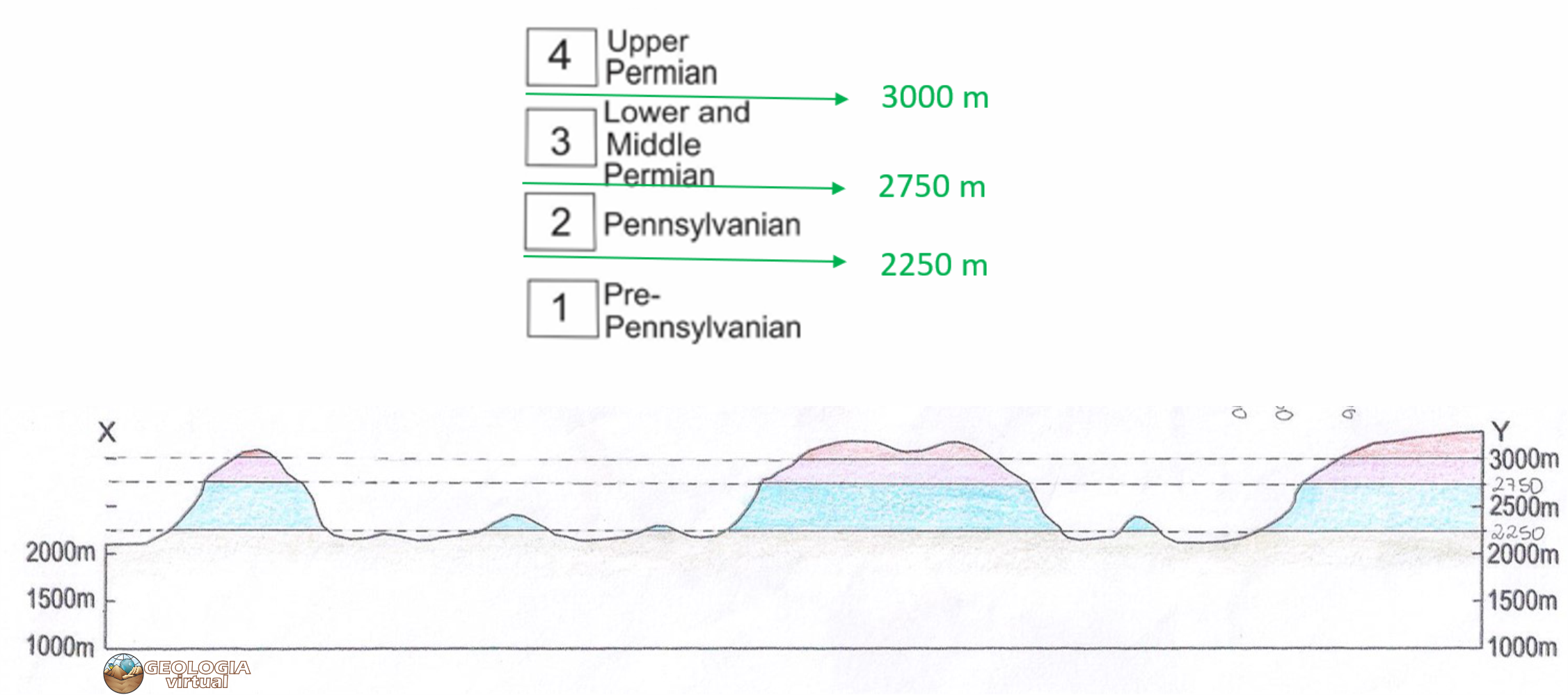

Figura 4: Seção geológica X-Y.

Passo 4: Coluna Estratigráfica
- Construir a coluna estratigráfica com base na espessura de cada camada

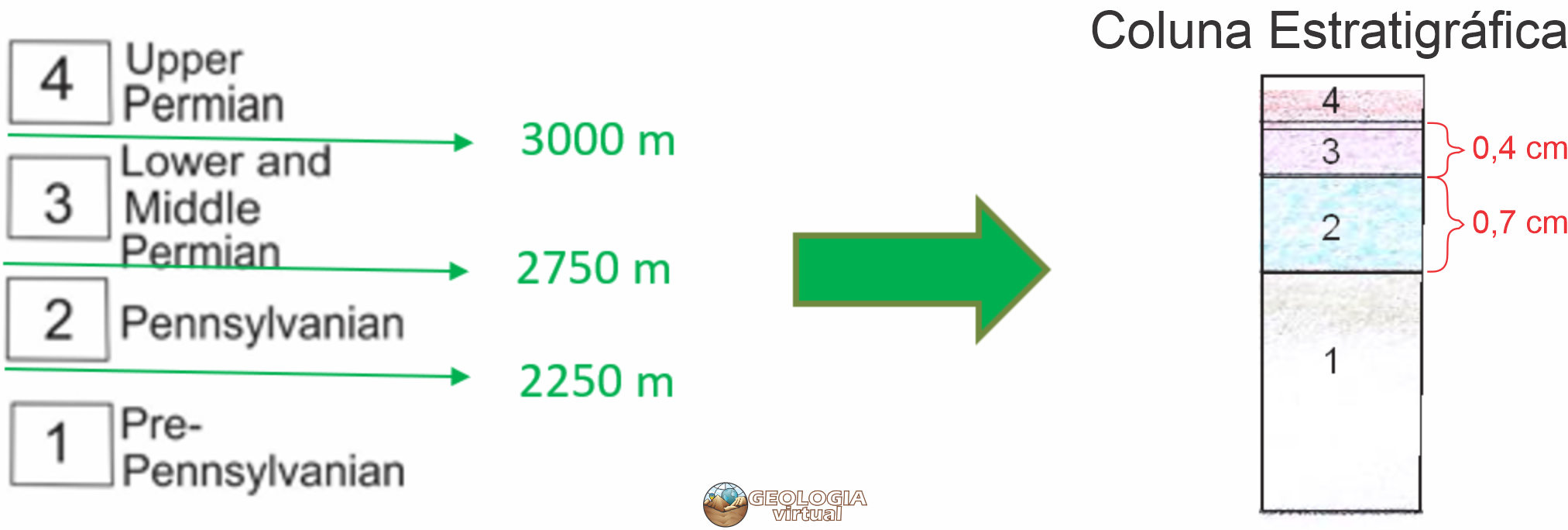

Figura 5: Construção da coluna estratigrafica respeitando a espessura das camadas e a escala do mapa.
