Enunciado:

Sabendo que todas as camada possuem a mesma direção e ângulo de mergulho e que a falha A-B abateu o bloco NE em 50m:

1. Determine a atitude das camadas e da falha.

2. Complete o mapa a SW da falha A-B.

3. Construa as seções X-Y e V-W.

4. Diga se a falha é normal ou reversa. Use a simbologia adequada para representar a falha em mapa.

5. Calcule o deslocamento vertical da falha.

6. Construa a coluna estratigráfica.

7. Escreva um texto corrido sobre a geologia da área.

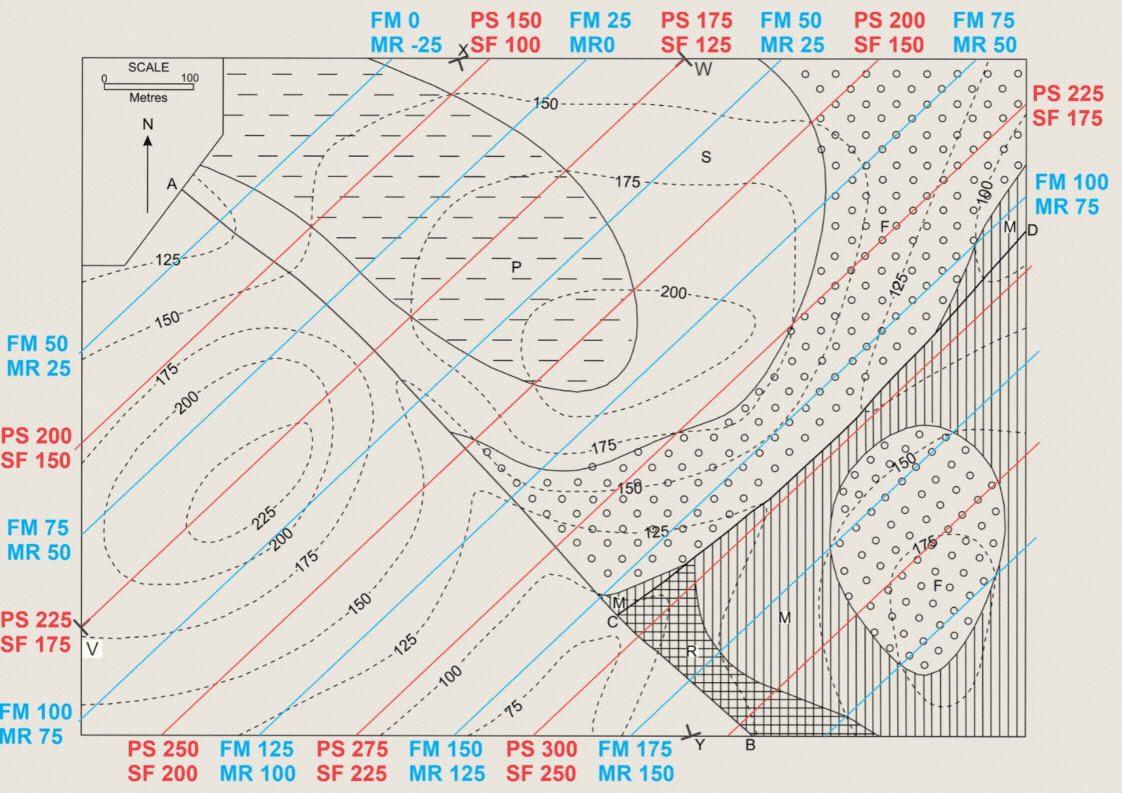

Figura 1: Mapa geológico. Extraído de Bennison & Moseley (2006).

Resolução:

A falha A-B abateu o bloco NE em 50 m. Esse é o deslocamento vertical da falha A-B.
- Isso significa que as LS, nos dois lados da falha, irão se sobrepor em mapa.
- As cotas das LS a sudoeste da falha terão 50 m a mais que as LS a nordeste da falha.

Traçando essas LS é fácil completar o mapa a SW da falha A-B, como mostra a Figura 2 e a Animação 1.

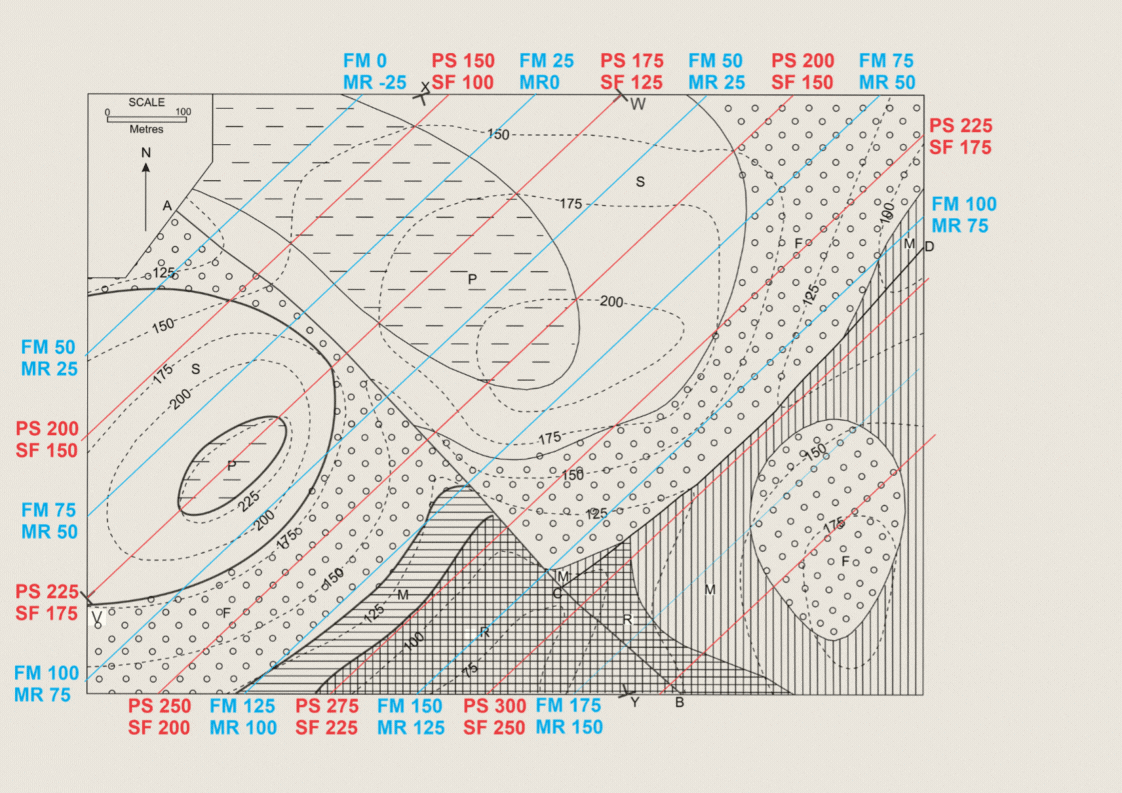

Figura 2: LS das camadas de ambos os lados da falha A-B.

Animação 1: LS das camadas para completar o mapa geológico.

Observe as falhas A/B e C/D. Elas não são verticais. Assim:
- Traçando as LS das falhas, será possível definir capa/lapa (Animação 2) e a atitude de cada uma.
- Volte às LS das camadas e defina a movimentação de cada falha (Animação3)

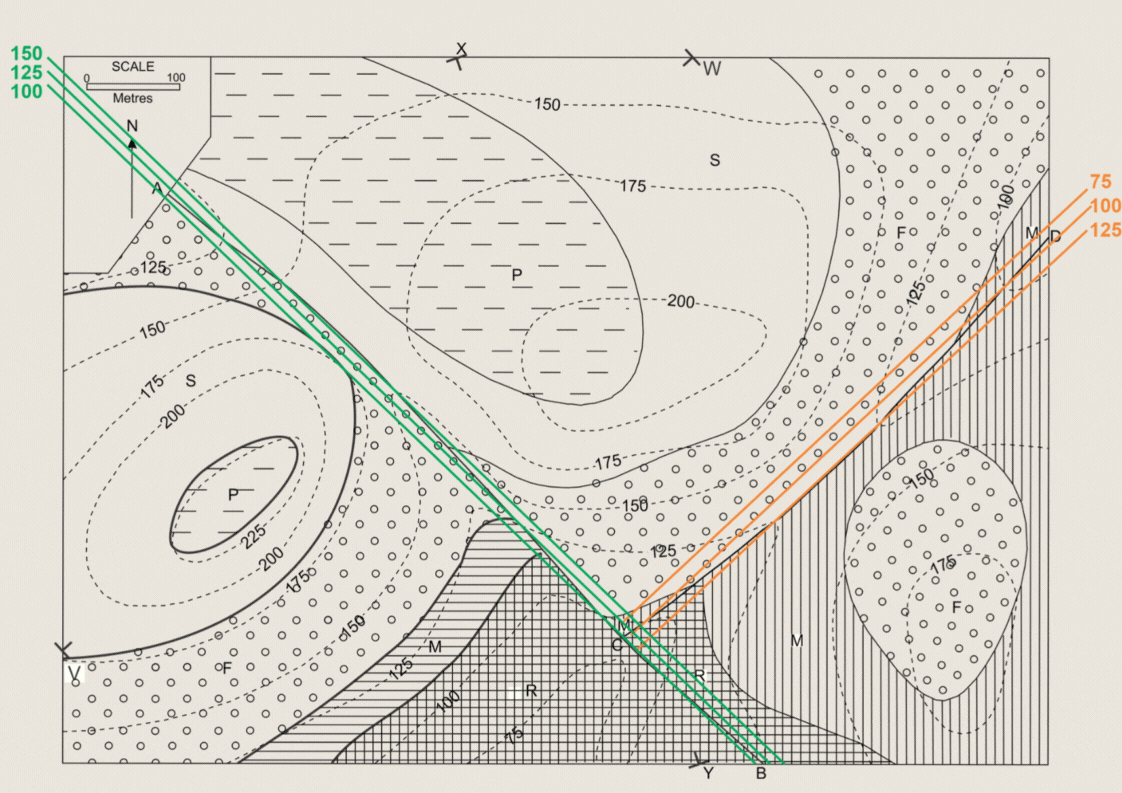

Animação 2: LS de falha e definição de Capa/Lapa.

Animação 3: Definição da movimentação e do tipo de falha.

Atitude das camadas e das falhas:
- Camadas: 316/9
- Falha reversa A-B: 244/68 (50m de deslocamento)
- Falha normal C-D: 316/39 (25m de deslocamento)
Expessura real das camadas para construção da coluna estratigráfica (Figura 3):
- ErM = 24,5 m (= ~0,49 cm)
- ErF = 85,75 m (= 1,7 cm)
- ErS = 49 m (0,98 cm)

Figura 3: Columa estratigráfica

Figura 4: Mapa geológico completo.

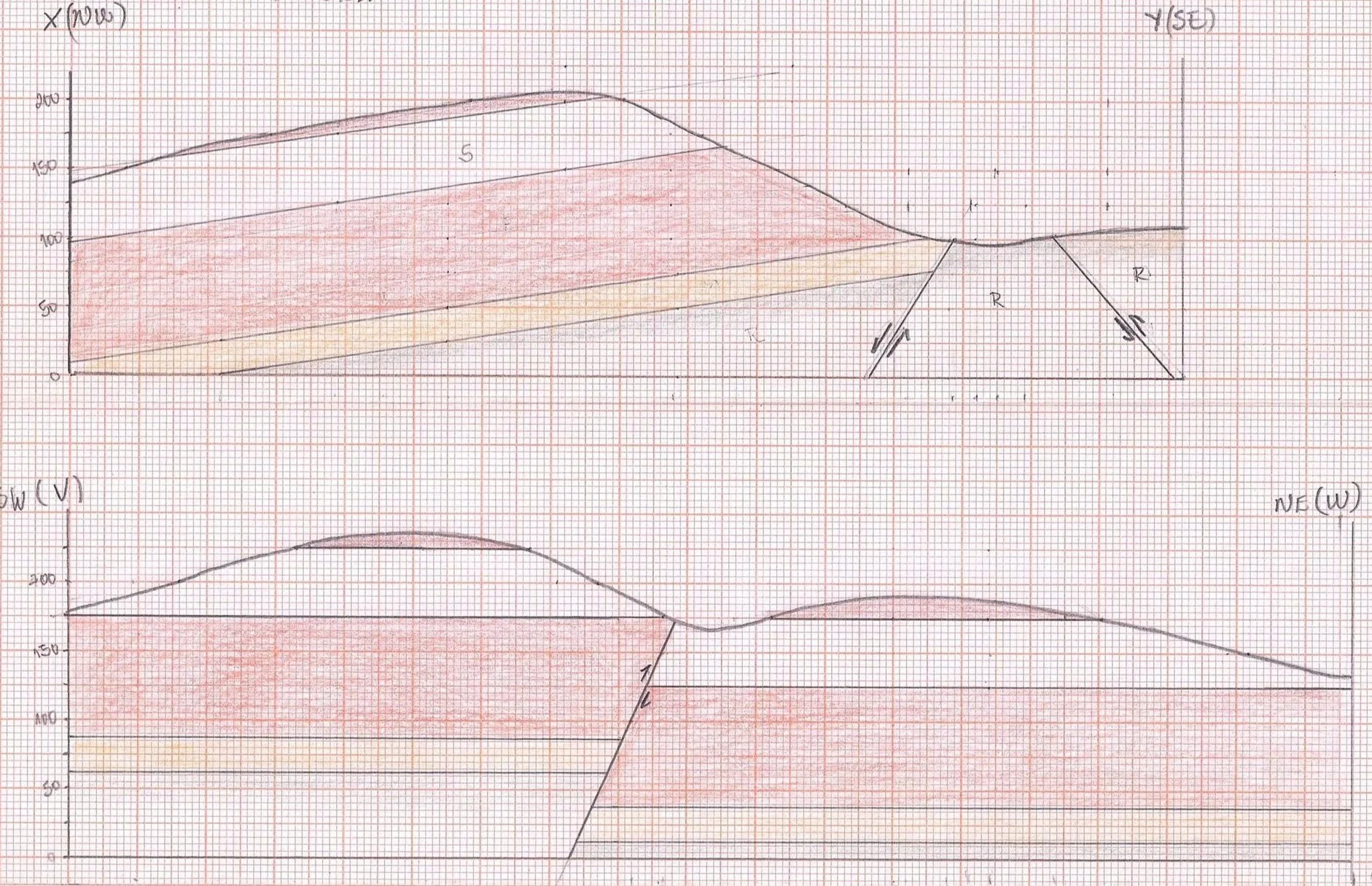

Figura 5: Seções X-Y e V-W.
